Как подобрать драйвер для светодиодов: подробное руководство и расчет блока питания

Проектирование надежной светодиодной системы освещения, например: фитолампа для теплицы, аквариумный свет, мощный уличный прожектор или дизайнерская люстра — начинается с выбора светодиодов и светодиодного драйвера по заданным критериям. Светодиод (LED) является полупроводниковым прибором с нелинейной вольт-амперной характеристикой. Это означает, что даже малейшее изменение напряжения может привести к лавинообразному росту тока, перегреву и деградации кристалла, как следствие, выходу светильника из строя.

Именно поэтому обычные блоки питания (с постоянным напряжением 12В или 24В и так далее) не подходят для мощных LED-матриц и COB-модулей. Светодиодам требуются специализированные источники стабильного тока — LED-драйверы (Constant Current, CC).

Основы: почему важен правильный расчет блока питания для светодиодов?

По своему опыту знаю, что частая ошибка новичков при сборке светильников — путаница между источниками напряжения (Constant Voltage, CV) и источниками тока (Constant Current, CC).

Если вы используете обычную светодиодную ленту, на ней уже установлены токоограничивающие резисторы. Для нее нужен обычный блок питания на 12В или 24В. В этом случае расчет блока питания для светодиодов сводится к простому суммированию мощности всех отрезков ленты плюс закладывание запаса прочности в 15-20%.

Однако, если вы работаете с мощными светодиодами (например, 1W, 3W, 5W) или матрицами (COB), резисторов на них нет. Важно отметить, что питание светодиодов через токо ограничивающие резисторы это самый простой и дешевый способ но такой способ сильно теряет в КПД, потому что большая часть энергии уходит в тепло через резисторы. Светодиоды имеют одну особенность - при нагреве кристалла его внутреннее сопротивление падает. Если подать на него фиксированное напряжение, с ростом температуры ток начнет бесконтрольно расти. Этот процесс называется «тепловой разгон» (Thermal Runaway).

Чтобы этого не произошло, используется LED-драйвер. Он непрерывно измеряет ток в цепи и автоматически подстраивает (понижает или повышает) выходное напряжение, чтобы удерживать ток на строго заданном уровне — например, ровно на 700 мА. Таким образом, драйвер защищает диоды от перегрева и обеспечивает их заявленный срок службы в 50 000 часов.

Как подобрать драйвер для светодиодов: пошаговый инженерный алгоритм

Подбор источника тока — это математическая задача, требующая знания характеристик вашей светодиодной цепи. Давайте разберем этот процесс шаг за шагом.

Шаг 1: Определение рабочего тока (I, мА)

Сначала нужно выбрать рабочий ток. Посмотрите даташит (технический паспорт) ваших светодиодов. Обычно производитель указывает номинальный (Test Current) и максимальный (Absolute Maximum) ток.

• Пример: Для популярных светодиодов для растений номинальный ток может быть 350 мА или 700 мА, а максимальный — 1000 мА (1А) или даже 2000мА (2А).
• Рекомендация: Для повышения эффективности (мкмоль/Дж или лм/Вт) и снижения нагрева инженеры часто "недогружают" диоды, подавая на них ток чуть ниже номинального.

Шаг 2: Расчет падения напряжения цепи (Vf, В)

Светодиоды в светильниках чаще всего соединяются последовательно (Series connection) или последовательно параллельными группами. При таком соединении ток в цепи остается неизменным (тем самым, который выдает драйвер), а падение напряжения на каждом диоде одной последовательной цепе суммируется. Если у вас в последовательной цепи 10 светодиодов, и падение напряжения (Forward Voltage, Vf) на каждом составляет 3.0 В, то общее напряжение цепи составит: 10 шт * 3.0 В = 30 Вольт. При этом количество одинаковых паралельно подключенных цепей на суммарное напряжение не влияет.

Важно учитывать температурный коэффициент. При нагреве Vf светодиода немного падает (примерно на 2-4 мВ на каждый градус). Поэтому драйвер должен иметь окно выходного напряжения, в которое ваша цепь будет попадать при любых температурах (от холодного старта до полного прогрева). Напрмиер драйвер может иметь выходное напряжение в пределах 20-32 вольта для нашего примера, этого будет достаточно.

Шаг 3: Вычисление итоговой мощности (P, Вт)

Зная ток и общее напряжение, мы можем рассчитать электрическую мощность, которую цепь будет потреблять. Формула классическая: P = I * V. Для нашего примера (ток 700 мА = 0.7 А, напряжение 30 В): P = 0.7 А * 30 В = 21 Вт.

Быстрый расчет драйвера для светодиодов с помощью онлайн-виджета

Чтобы не считать все эти параметры вручную и не сверять их с сотнями PDF-даташитов от производителей блоков питания, мы разработали специальный калькулятор. Вы просто вводите желаемый ток (например, 1050 мА) и напряжение вашей цепи (например, 36 В). Алгоритм автоматически вычислит мощность и отфильтрует базу из более чем 170 промышленных драйверов, показав только те, чье «окно напряжения» и максимальная мощность идеально подходят под вашу задачу.
Или вы можете воспользоваться вторым режимом, в случае когда хотите на своем светильники заменить дешевый родной драйвер на качественный без пульсаций, можно ввести выходные параметры с драйвера который у вас есть и увидеть список подходящих моделей драйверов. Это тоже достаточно часто задаваемый вопрос.

Типы управления: выбираем протокол диммирования

Современный свет должен быть умным. Диммирование (управление яркостью) позволяет не только экономить электроэнергию, но и создавать правильные сценарии освещения. При поиске источника тока вам встретятся несколько основных стандартов:

1. Без диммирования (Non-dimmable): Самые простые и надежные источники тока. Они просто выдают заданный ток при подаче 220В. Отлично подходят для уличного света, простых вывесок или базового домашнего освещения.
2. Аналоговое диммирование (1-10V / 3-in-1): Классический стандарт. Драйвер имеет два дополнительных провода. Изменяя напряжение на этих проводах от 1 до 10 Вольт, вы меняете яркость от 10% до 100%. Компания Mean Well часто использует технологию "3-in-1", которая позволяет диммировать драйвер тремя способами: сигналом 1-10V, ШИМ-сигналом (PWM) или обычным потенциометром (резистором) на 100 кОм.
3. DALI-2: Цифровой профессиональный стандарт (Digital Addressable Lighting Interface). Каждый драйвер имеет свой цифровой адрес в сети. Это позволяет управлять светильниками индивидуально по двум проводам, даже если они висят на одной линии 220В. Стандарт DALI-2 обеспечивает двустороннюю связь: драйвер может сообщить контроллеру о неисправности светодиода или о перегреве.
4. Casambi (Bluetooth Wireless): Современный тренд на беспроводное управление. Драйверы с поддержкой Casambi (или аналогичных протоколов вроде базового Bluetooth Mesh) создают самоорганизующуюся беспроводную сеть. Для управления нужен только смартфон. Это идеально для проектов, где нет возможности прокладывать дополнительные кабели управления. В том числе это хорошая технология для квартир.

Каталог брендов и серий: что внутри нашей базы?

Точность и надежность вашей системы зависит от качества компонентов. В базу нашего калькулятора загружены подробные параметры 175 проверенных моделей индустриальных стандартов от четырех ведущих мировых производителей: Mean Well, Helvar, Tridonic и Lifud. Давайте подробно рассмотрим специфику каждой серии, чтобы вы понимали, какой именно драйвер рекомендует вам виджет.

Драйверы Mean Well (Тайвань)

Безусловный лидер мирового рынка источников питания. Они славятся своей надежностью (MTBF часто превышает сотни тысяч часов) и огромным ассортиментом. В нашей базе представлены 77 моделей из четырех самых популярных серий.

• Серия APC (Plastic Case, IP42): Ультракомпактные источники тока в пластиковом корпусе. Предназначены для внутреннего использования (IP42). Отличаются низкой ценой и надежностью. Не поддерживают диммирование. Идеальны для небольших интерьерных светильников, мебельной подсветки. Мощность от 8 до 35 Вт (модели APC-8, APC-12, APC-16, APC-25, APC-35).
• Серия LPC (Plastic Case, IP67): Отличный выбор для влажных помещений или наружного применения. Полностью залиты компаундом (IP67), защищены от пыли и воды. Это «рабочие лошадки» для архитектурной подсветки и лайтбоксов. Без диммирования. В базе модели от 20 до 150 Вт (LPC-20, LPC-35, LPC-60, LPC-100, LPC-150).
• Серия XLG (Metal Case, IP67, Constant Power Mode): Инновационная серия в компактном металлическом корпусе. Главная особенность XLG — режим постоянной мощности. Это значит, что один и тот же драйвер может отдавать полную мощность в широком диапазоне токов и напряжений (достаточно просто подкрутить встроенный потенциометр). В нашей базе находятся модификации «AB» (например, XLG-150-H-AB), что означает наличие встроенной регулировки тока и поддержки диммирования 3-в-1. Если вам нужны драйверы серии XLG без поддержки диммирования, выбирайте модель с аббревиатурой "А" в конце.
• Серия HLG (Premium Metal Case, IP67): Премиальная линейка, легенда в мире фитосвета и промышленных светильников. Цельнометаллический корпус, высочайший КПД (до 95%), способность работать при экстремальных температурах (от -40°C до +90°C на корпусе) и гарантия 7 лет. Модели в базе охватывают мощность от 60 Вт до впечатляющих 600 Вт (HLG-60H-C, HLG-320H, HLG-600H).

Драйверы Helvar (Финляндия)

Скандинавский бренд, один из пионеров цифрового управления светом. Их специфика — интерьерное, коммерческое и офисное освещение высочайшего качества. Полной отсутствие пульсаций. В нашей базе загружено 86 моделей этого бренда (IP20), которые делятся на три форм-фактора:

• Серия LL (Linear / Long): Драйверы в длинных и узких металлических корпусах, разработанные специально для установки в алюминиевые профили линейных светильников.
  • Модели с индексом -CC- (Constant Current) — базовые недиммируемые варианты, ток в которых задается резистором. Некоторые новые модели (например, LL50SE-CC-350-1400-NFC) поддерживают программирование тока через NFC со смартфона.
  • Модели с индексом -DA- или -FD- — это интеллектуальные DALI/DALI-2 драйверы. Они идеальны для интеграции в системы умного дома (KNX) или коммерческие системы диспетчеризации зданий (BMS).
• Серия LC и LL Compact (Compact): Драйверы в квадратных или прямоугольных «компактных» корпусах. Подходят для встраиваемых потолочных светильников (Downlights), трековых прожекторов и подвесных ламп, где длина корпуса критична.
  • В эту же группу входят модели Active+ — это интеллектуальные драйверы со встроенным автономным сенсором, которые сами регулируют свет в зависимости от присутствия людей и дневного света, не требуя внешнего программирования.

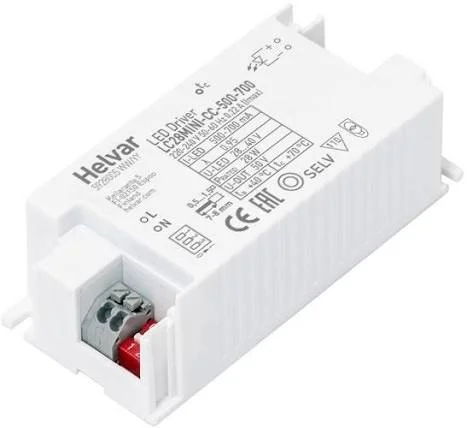

• Серия LC MINI: Ультракомпактные решения (Tiny/Mini) для дизайнерских светильников с крайне ограниченным пространством внутри корпуса. Модели мощностью от 12 до 43 Вт, как обычные, так и с поддержкой протокола DALI.

Драйверы Tridonic (Австрия)

Европейский гигант, известный своими инновациями и строгим соблюдением стандартов качества света (отсутствие пульсаций, глубокое диммирование до 1%). В базе представлены 6 избранных премиальных моделей серии LC:

• Серия LC flexC: Надежные недиммируемые драйверы для коммерческого применения (например, LC 75/500-1400/54 flexC). Ток выбирается установкой специального резистора (I-SELECT 2 plug).

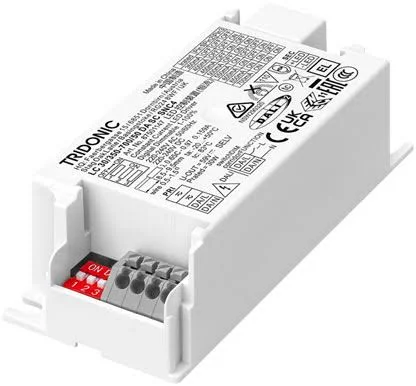

• Серия LC D4i: Драйверы последнего поколения с поддержкой цифрового стандарта DALI-2 D4i (например, LC 58/750-1400/54 D4i). Этот стандарт позволяет драйверу собирать и передавать в сеть данные о энергопотреблении, температуре и наработке часов (Data analytics).
• Серия LC bDW (basicDIM Wireless): Драйверы со встроенным чипом Bluetooth (протокол Casambi). Позволяют создавать беспроводные mesh-сети (модели 17W и 38W bDW).

Драйверы Lifud (Китай)

Один из самых технологичных и быстрорастущих китайских брендов, предлагающий отличное соотношение цены и качества. Их продукция массово используется в коммерческом освещении по всему миру.

• Серия LF-GIF / LF-BCT (IP20): Компактные драйверы для интерьерных светильников (даунлайтов, панелей). Модель LF-BCT013B имеет на борту беспроводной модуль Casambi.
• Серия LF-FHB (IP65): Специализированные источники питания круглой формы для промышленных подвесных светильников (High Bay / «Колокол»). Оснащены мощной защитой от скачков напряжения (Surge protection), диммированием 3-в-1 и защитой IP65. Идеально подходят для складов, цехов и спортивных арен (модели на 100W, 150W, 200W).

Итоги

Сборка качественного LED-светильника не терпит approximate (приблизительных) вычислений. Слишком высокое напряжение холостого хода сожжет диоды, слишком низкое — не позволит им загореться, а неправильно подобранный ток приведет к неправильной работе светодиодного осветительного прибора или быстрой деградации люминофора и падению светового потока.

Расчет блока питания для светодиодов — это всегда поиск баланса между напряжением вашей цепи и паспортными окнами (диапазонами) источника тока. Используя наш калькулятор и выбирая продукцию проверенных брендов (Mean Well, Helvar, Tridonic, Lifud), вы гарантируете своей системе освещения долгие годы бесперебойной и эффективной работы.

Идеальная нагрузка на светодиодный драйвер должна бать в пределах 80-95% от заявленной максимальной мощности.
