Сборка собственного светодиодного светильника — отличный способ оптимизировать освещение растений под свои задачи. Но как только дело доходит до питания светодиодов, многие начинающие DIY-мастера совершают критическую ошибку, которая приводит к сгоранию компонентов или другим проблемам. В этой статье я расскажу, как правильно подобрать светодиодный драйвер без сложных формул, используя простую математику и наш интерактивный калькулятор.

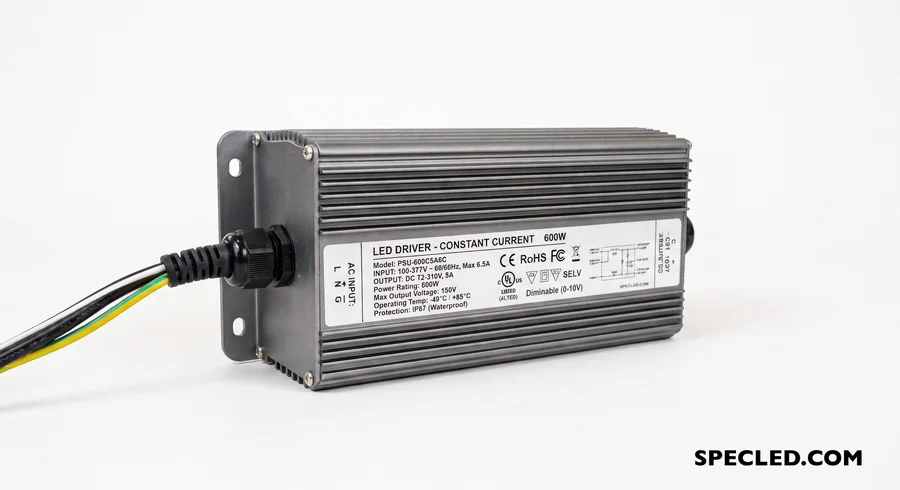

Светодиодный драйвер постоянного тока (CC) — это специализированный электронный блок, работающий в режиме стабилизации тока. Он поддерживает заданный ток за счет управления выходным напряжением по цепи обратной связи в пределах определенного диапазона, который, в свою очередь, зависит от модели и мощности драйвера.
Главное заблуждение: «Мне нужен драйвер по мощности»
Самая частая ошибка звучит так: «Если у меня 10 светодиодов по 5 Ватт (итого 50 Ватт), значит, мне нужен просто драйвер на 50Вт».
Если вы пойдете в магазин и купите первый попавшийся драйвер с надписью «50W», вы рискуете либо не зажечь светодиоды вообще, либо моментально их сжечь. Драйвер выбирается не по общей мощности, а по рабочему току и диапазону выходного напряжения.
Помни! Драйвер для светодиодов это не блок питания!
Что нужно знать до расчета (Исходные данные)
Чтобы подобрать источник питания (Driver) для последовательной цепи мощных светодиодов, нам нужно знать две вещи:
- Номинальный ток (I): Для режима 1Вт он обычно составляет 300–350 мА, для 3Вт — 600–700 мА, для 5Вт — 1000–1050 мА.
- Падение напряжения на кристалле светодиода (Vf): Этот параметр зависит от цвета свечения светодиода.
Справочник падения напряжения (Vf) при 350 мА:
- Белые, синие, зеленые, УФ: в среднем 3.1–3.4 Вольта.
- Красные, желтые, дальний красный: в среднем 2.0–2.4 Вольта.
*При повышении тока до 700 мА напряжение на кристалле возрастает примерно на 0.2V. Сильно зависит от качества светодиода, китайские ноу-нейм красные светодиоды могут поглощать до 2.5 вольт при токе 600-700мА. Фирменные светодиоды премиум-уровня — 1.9-2.1 вольта. Цифры говорят о большой разнице в КПД светодиодов.
Онлайн-калькулятор параметров цепи
Чтобы не считать Вольты в столбик, а Амперы в часах, мы разработали удобный виджет. Светодиоды в виджете структурированы по среднему падению напряжения для кристалла того или иного типа.
Как использовать калькулятор:
- Ползунками укажите, сколько красных/желтых и сколько белых/синих светодиодов вы спаяли в последовательную цепь (плюс к минусу). Если все светодиоды одинаковые, выберите нужный тип, второй ползунок установите в ноль.
- Установите желаемый рабочий ток (например, 350 мА для щадящего режима 1Вт).
- В правой колонке калькулятор мгновенно покажет суммарное напряжение вашей цепи и рекомендуемую мощность драйвера (уже с учетом безопасного запаса в 20%).
Как купить правильный драйвер по результатам калькулятора? Не без денег конечно :)
Допустим, калькулятор показал вам «Требуемый диапазон напряжения: 25.6 В» и ток 350 мА.
Вам нужен LED драйвер (источник постоянного тока / Constant Current), в выходной диапазон которого попадает цифра 25.6V. Желательно, чтобы ваше значение не находилось на самом краю диапазона драйвера (оставляйте запас хотя бы в 1-2 Вольта).
Отличный выбор: Драйвер с параметрами 350мА, 18-36V.
Плохой выбор: Драйвер с параметрами 350мА, 9-24V. Драйверу банально не хватит напряжения, чтобы "пробить" сопротивление ваших кристаллов, и диоды не начнут светить или будут работать, но с током ниже желаемого.
Мы также создали виджет для подбора светодиодных драйверов↗ по выходным параметрам. Вы можете задать необходимый ток и диапазон выходного напряжения, наш виджет подберет подходящие модели из своей базы данных, которая включает 150+ моделей от нескольких мировых лидеров.
Критическое правило: Можно ли подключать светодиоды параллельно?
Часто возникает соблазн взять мощный драйвер на 1400 мА и подключить к нему две параллельные ветки светодиодов, надеясь, что ток разделится по 700 мА на каждую. Делать это категорически можно, но строго по УМУ!
Параллельно подключенные ветки ОБЯЗАТЕЛЬНО должны быть одинаковыми, с примерно одинаковым падением напряжения. Допуск тут будет +- 0.2 вольта. Например, если подключить параллельно синий светодиод и красный, то светить будет всегда только красный, так как красный светодиод имеет меньшее падение напряжения, а значит и меньшее сопротивление, весь ток пойдет по пути наименьшего сопротивления. Значит ВЕСЬ ТОК будет течь только через красный светодиод.
Если подключить параллельно два красных светодиода, то они оба будут светить и ток разделится пополам, но не идеально, а с небольшой погрешностью из-за неидеальной однородности любых полупроводниковых кристаллов. Допустим, драйвер стабилизирует ток на уровне 1400мА, на практике через один светодиод будет течь 693мА, а через второй светодиод 707мА. Отсюда следует ВЫВОД: нельзя параллельные цепи светодиодов грузить на пределе их возможностей. Нужно оставлять запас по мощности, для данного примера хорошо подойдут светодиоды с максимальным током 1А, а не 700мА (0.7А). Для лучшего понимания процесса рекомендуем воспользоваться симуляцией параллельного подключения светодиодов к драйверу↗.

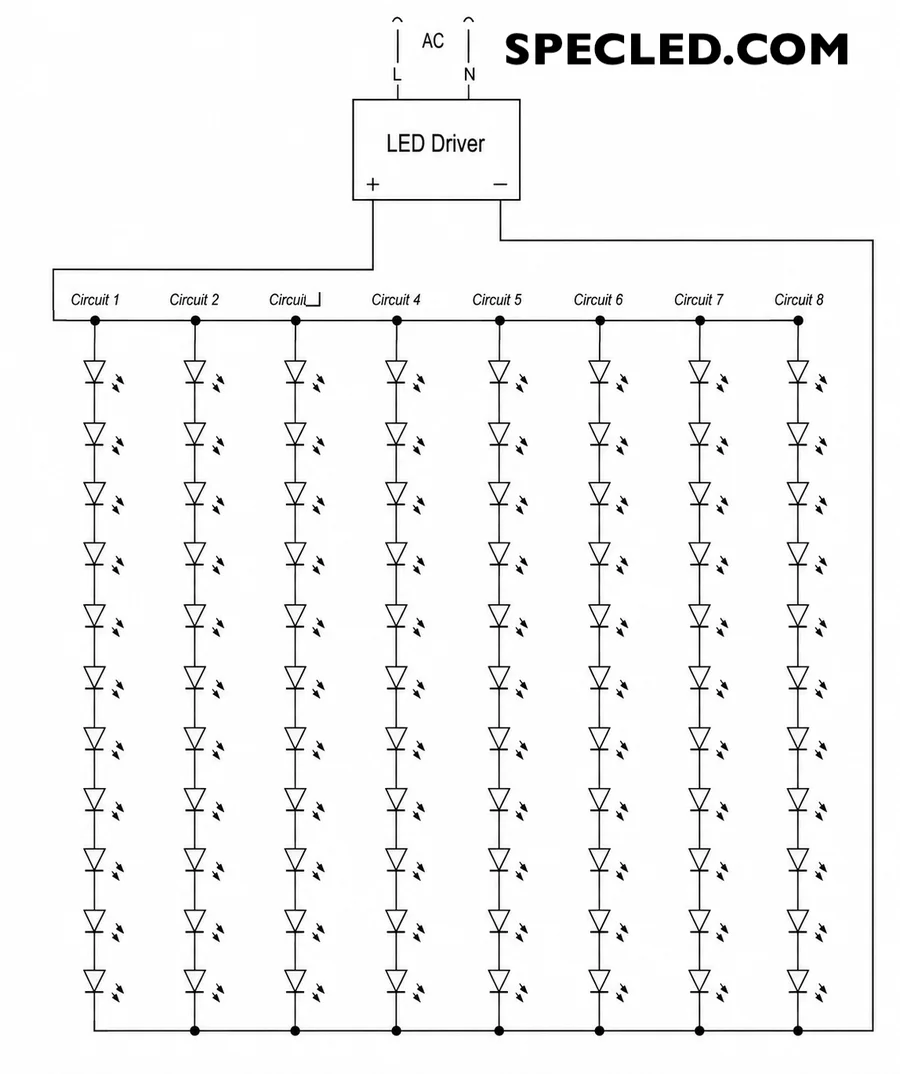

Нужно понимать риск - в случае выхода из строя одной цепи из множества параллельных, ток этой цепи поделят на себя оставшиеся параллельные цепи. В случае поломки может произойSeries-parallel LED array schemeти принцип "домино". Чем больше запас по мощности, тем надежнее система.
Существует большое количество разных типов соединений, например: последовательно-параллельное или матричное, некоторые способы соединения даже находятся под патентом.
Охлаждение светодиодов - важный фактор для надежной работы устройства
Правильный выбор драйвера — это только половина успеха при сборке собственного светодиодного светильника. Вторая, не менее важная задача — эффективный отвод тепла от светодиодов. Мощные светодиоды преобразуют в свет далеко не всю потребляемую энергию; значительная ее часть уходит в прямой нагрев кристалла. Если это тепло не отводить с помощью качественного алюминиевого профиля (радиатора), срок службы полупроводников стремительно сократится, а их светоотдача упадет из-за температурной деградации. Чтобы избежать перегрева и не подбирать профиль наугад, обязательно используйте наш калькулятор охлаждение светодиодов и размера радиатора↗. Он поможет точно вычислить необходимую площадь рассеивания тепла исходя из суммарной мощности вашей цепи.
Кроме того, учитывайте, что температура напрямую влияет на электрические параметры системы. При сильном нагреве падение напряжения (Vf) на кристалле немного снижается. Если тепловой режим не стабилизирован радиатором нужной площади, характеристики цепи начинают «плавать». Грамотно рассчитанное охлаждение не только защитит светодиоды от деградации, но и обеспечит стабильные условия работы, при которых ваши расчеты из калькулятора драйверов будут совпадать с реальностью на 100%.
