Добро пожаловать в безжалостный мир колориметрии под солнцем SunLike LED от Seoul Semiconductor.
Проблема в том, что смешивание светодиодов (CCT-миксинг) — это не просто сложение двух цифр. Вы не можете взять диод на 2700K, добавить к нему диод на 6500K, разделить на два и надеяться получить эталонные 4600K. Физика света работает иначе. Именно для того, чтобы перестать гадать на том, что осталось от кофе, и не сливать бюджет и время на неудачные прототипы, мы создали SunLike LED Spectrum Mixer (калькулятор-виджет от SpecLED).
Давайте разберемся, почему смешивать светодиоды "примерно так будет хорошо" — плохая идея, и как наш виджет помогает светотехникам, гроверам и фанатам качественного освещения с ровным солнечным спектром. Для наглядной симуляции спектра света вы так же можете воспользоваться нашим симулятором спектра фитолампы↗ и наглядно увидеть как изменение соотношения светодиодов влияет на реальный спектр.
Смешивать светодиоды с разными температурами свечения без расчета — это лотерея
В кругах прожженных «фонаревщиков» (flashaholics) и DIY-инженеров есть негласное правило: никогда не доверяй цифрам цветовой температуры без оглядки на тинт (оттенок). Две разные матрицы с одинаковым показателем CCT (Correlated Color Temperature) могут светить абсолютно по-разному. И виной тому два параметра, о которых маркетологи масс-маркета предпочитают молчать. Иначе, если разобраться, рынок светотехники выглядит весьма печально.
Проблема ухода цвета с локуса Планка (Duv)
Вспомните график цветности CIE 1931 (все вспомнили?). Привожу график ниже.
Через него проходит изогнутая кривая — Локус черного тела (BBL, Black Body Locus). Это эталон. Именно по этой дуге меняется цвет солнечного света в течение дня.
Duv (обозначается также как Duv или Δuv) — это наикратчайшее расстояние на графике цветового пространства CIE 1960 (uv) от измеренной точки цветности источника света до Локуса абсолютно черного тела (Planckian locus).
Параметр Duv (Delta u, v) показывает, насколько свет вашего диода отклоняется от этой идеальной кривой.
- Если Duv положительный, точка уходит вверх от дуги — свет начинает отвратительно «зеленить».
- Если Duv отрицательный, точка проваливается под кривую — свет сваливается в мадженту (пурпурно-розовый тинт).
Когда вы берете два светодиода с идеальным Duv = 0 (то есть лежащих точно на кривой Планка) и смешиваете их, итоговая точка цветности идет не по дуге. Она идет по прямой линии (хорде), соединяющей эти два диода на графике. А прямая линия между двумя точками на дуге всегда проходит под ней!
Итог: любой CCT-миксинг неизбежно роняет ваш итоговый Duv в минусовые значения. Иногда легкий уход в мадженту делает свет более «хрустящим» (crisp white), но если переборщить (например, смешать 2700K и 6500K в равных долях), вы получите свет, под которым кожа людей будет выглядеть как при сильном солнечном ожоге. Хорошо для тех, кто продает мясо — в общем, старый маркетинговый трюк, который можно увидеть почти в любом магазине.
Шаги МакАдама (MacAdam ellipses)
Даже в одной партии диодов с одного завода есть разброс по оттенку. Производители сортируют их по так называемым эллипсам (или шагам) МакАдама. 3 шага (3 SDCM) — это премиум, разницу глаз почти не видит. 5-7 шагов — это лотерея с AliExpress.
Смешивая диоды без предварительного расчета, вы рискуете вылететь не просто за пределы 3-го шага МакАдама для целевой температуры, но и вообще получить свет, который не вписывается ни в какие стандарты комфортного освещения.
Суть проблемы заключается в том, что два одинаковых рядом установленных светильника с одинаковой температурой свечения могут давать заметно разный оттенок, потому что отличаются на 5+ шагов. В некоторых случаях это может визуально разделять пространство, искажать цвета и выглядеть неестественно!
Обзор функционала SunLike LED Spectrum Mixer
Виджет, доступный на сайте SPECLED.COM — это инструмент, который помогает экономить время и разобраться в теории света быстро и доступно! Виджет построен с использованием световых моделей Seoul Semiconductor SunLike (форм-фактор 3030). Наш виджет не просто калькулятор, это полноценный симулятор спектра, работающий прямо в браузере.
Давайте разберем его главные фичи.
Режим ручного смешивания (Manual mix)
В этом режиме вы макетируете без паяльника. У вас есть «ингредиенты» — диоды SunLike трех базовых температур (3000К, 4000К, 5000К) и четырех дополнительных температур (от теплых ламповых 2700K до холодных 6500K). Вы задаете пропорции (например, 2 диода 3000K и 1 диод 5000K), а калькулятор в реальном времени отрисовывает:
- Итоговый график спектра (SPD - Spectral Power Distribution): Вы сразу видите итоговый спектр, нет ли неприятных пиков или провалов.
- Точку на графике CIE 1931: Наглядно видно, куда «уехала» цветность относительно локуса Планка.
- Точные цифры: Итоговую цветовую температуру (CCT) и то самое значение Duv.
Больше не нужно макетировать, можно наглядно моделировать!
Функция подбора оптимального микса (Find best mix) — киллер-фича
Мощная функция виджета. Допустим, нужен идеальный свет для рабочего кабинета с температурой ровно 4200K.
Вместо того чтобы двигать ползунки в ручном режиме, пытаясь подобрать пропорции, вы переключаетесь во вкладку «Find best mix». Задаете целевую CCT (4200K), нажимаете кнопку, и алгоритм сам перебирает все возможные комбинации диодов SunLike. Он выдаст вам идеальный рецепт (например, 4 диода 4000K + 1 диод 5000K), который обеспечит нужную температуру с минимально возможным отклонением Duv. Это чистая математика, экономящая дни инженерной работы. Важно понимать, что режим Find best mix работает по двум светодиодам, результат — это всегда соотношение светодиодов двух разных температур свечения из семи заложенных моделей!
Как светодиоды Seoul Semiconductor серии SunLike поменяли правила игры
Seoul Semiconductor совместно с Toshiba были первыми! Они создали технологию TRI-R (Tri-R Radiation / Ray) — комбинацию трех принципов воспроизводства естественного света. Технология TRI-R позволила получить спектр света, излучаемый светодиодом, максимально линейным и близким по форме к спектру солнечного света с индексом цветопередачи CRI ~98.
Именно поэтому наш симулятор спектров заточен под светодиоды серии SunLike. Так как эти светодиоды имеют эталонный спектр на рынке LED. Спустя 8 лет спектр светодиодов SunLike остается эталонным на рынке, несмотря на то, что за это время появились конкуренты от Nichia Optisolis, Osram Quantum Dots, Bridgelux Thrive, Luminus PerfectWhite. Более подробную информацию про технологию SunLike и применения солнечного спектра для освещения растений можно получить из нашей статьи: светодиоды SunLike, технология TRI-R и применение светодиодов SunLike для освещения растений↗.

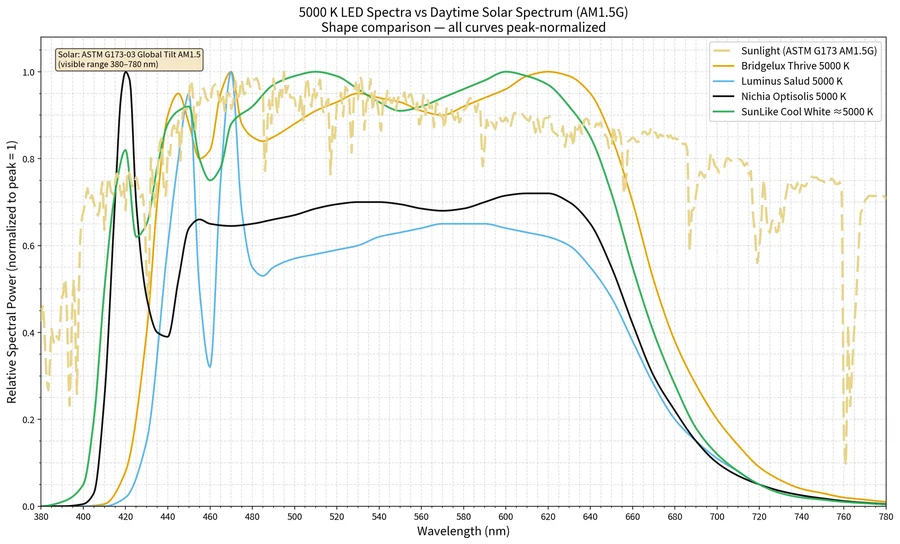

На изображении выведены спектра четырех типов серий светодиодов с высоким индексом цветопередачи и линейным спектром от разных производителей, а так же спектр солнца, для сравнения. По спектрограмма можно легко заметить, что спектр светодиодов SunLike является самым широким и наиболее линейным.
Индексы CRI, TM-30 и отсутствие «синего пика»
Обычные белые светодиоды устроены просто: это синий кристалл, залитый желтым люминофором. Из-за этого на графике их спектра всегда торчит гигантский «синий пик» (в зоне 450 нм), а следом идет глубокий провал в циановом диапазоне (480 нм). От такого света устают глаза, он сбивает циркадные ритмы (подавляет мелатонин), особенно холодное свечение, а цвета под ним выглядят искаженно.
Технология SunLike от Seoul Semiconductor и Toshiba Materials использует принципиально другой подход: фиолетовый кристалл (Tri-R) возбуждает сложный трехкомпонентный люминофор. Результат? Спектр практически идентичен солнечному. Нет синего пика, нет цианового провала. Индекс цветопередачи CRI переваливает за 97, а современные метрики TM-30-15 (Rf и Rg) показывают идеальную насыщенность и точность оттенков.
TM-30-15 — это современная методика оценки качества цветопередачи источников света, разработанная Светотехническим обществом Северной Америки (IES).
Считаю, что смешивать премиальные светодиоды наугад — это какой-то бандитизм против физики. Виджет от SpecLED использует точные спектрофотометрические данные именно SunLike кристаллов.
Практический кейс: Собираем свет на SunLike для рабочего места
Представьте, что вы блогер, и вам нужна кастомная панель для работы. Вы хотите бодрящие 4200K, но с идеальной передачей скинтонов (цвета кожи) для стримов в YouTube или съемки видео.
Сценарий частой ошибки: вы берете попсу: ленту на 2700K и ленту на 6500K. Включаете их 50/50. Свет получается вроде бы около 4000K, но лица людей выглядят так, словно они неделю не спали. Почему? Потому что прямая линия между 2700K и 6500K на графике сильно провисает под кривую Планка. Duv улетает в жесткий минус (-0.008 или ниже).
Правильная логика выбора: Вы заходите в калькулятор, выбираете «Find best mix» и ставите таргет 4200K. Инструмент понимает, что смешивать крайние значения нельзя. Он предлагает вам базу: микс 3500K и 5000K в соотношении 7:8 для выравнивания спектральной кривой. В итоге вы получаете свет с Duv = -0.0001 (легкий, очень приятный глазу контрастный белый) и ровнейшим спектром. Вы заказываете нужные компоненты, печатную плату и получаете свет студийного уровня!
Итоги:
Эпоха, когда светодиоды подбирали, светя ими на кусок белой бумаги, давно прошла. Современная колориметрия не терпит приблизительности. Если вы инвестируете деньги в премиальные компоненты уровня Seoul Semiconductor, используйте соответствующие инженерные инструменты.
SunLike LED Spectrum Mixer — это узкоспециализированный, но мощный виджет. Он берет на себя самую нудную часть работы — математический расчет смешивания спектральных плотностей излучения. Он защищает вас от ошибок с шагами МакАдама и не дает вашему свету скатиться в болезненную зелень или неоновую мадженту. Сохраните этот калькулятор в закладки — если вы работаете с качественным светом, он сэкономит вам время и деньги.
