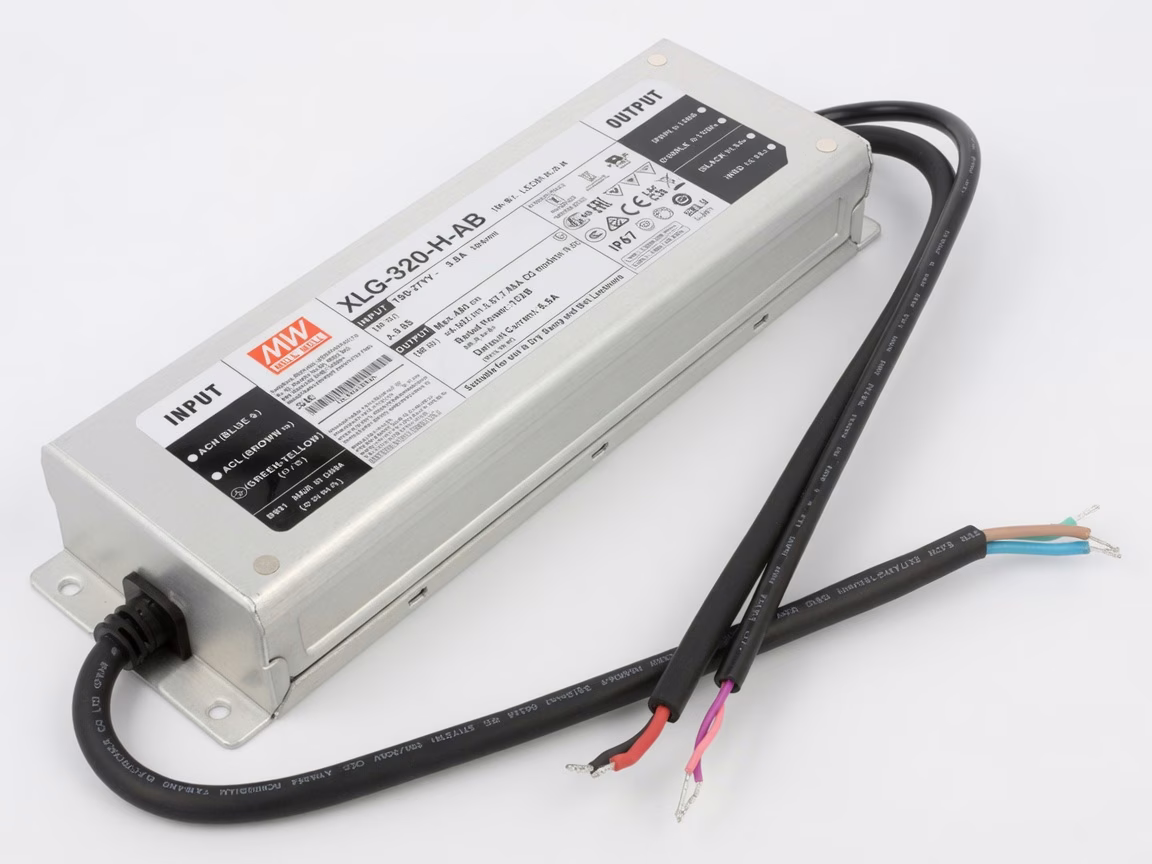

MEAN WELL Драйвер для светодиодов XLG-320-H-AB
Характеристики
| Входное напряжение: | 100V - 305V AC, 142V - 431V DC |
| Выходное напряжение: | 30 ~ 56V |
| Выходной ток: | 5560~7420mA |
| Диммер: | Да, 3 в 1 |
| Выходная мощность: | 312 W |
| КПД: | 92.5% |
| Рабочая температура: | -40°C ~ 85°C |
| IP: | 67 |
| Длина: | 246 mm |
| Ширина: | 77 mm |
| Высота: | 39.5 mm |
| Вес: | 1.45kg |
Полное описание
Светодиодный драйвер Mean Well XLG-320-H-AB: качество и надежность
Промышленный влагозащищенный драйвер Mean Well XLG-320-H-AB номинальной выходной мощностью 320 Вт разработан для обеспечения стабильного и безопасного питания современных LED осветительных приборов. Благодаря работе в режиме стабилизации тока (Constant Current), данный источник питания гарантирует оптимальные условия эксплуатации LED-модулей и мощных светодиодных матриц, предотвращая их преждевременный выход из строя.
Ключевые особенности и преимущества:
- Универсальное диммирование «3 в 1»: Модификация «AB» позволяет гибко регулировать выходной ток и яркость освещения с помощью ШИМ-сигнала (PWM), регулируемого напряжения 0–10 В или обычного переменного резистора на 100 кОм (подключать первый и средний выводы).
- Защита класса IP67: Герметичный корпус из штампованного алюминия и заливка компаундом 100% гарантирует защиту электроники от пыли, прямых брызг и даже струй воды, что делает драйвер отличным выбором для использования в гроубоксах, теплицах и гидропонных системах.
- Комплексная система безопасности: Производителем предусмотрена многоуровневая автоматическая защита от короткого замыкания на выходе, перегрузки, перенапряжения и опасного перегрева (overtemperature protection). Подходит для DIY проектов.
Благодаря высокой энергоэффективности, КПД до 92.5%, надежности и строгому соответствию международным стандартам качества, светодиодный драйвер XLG-320-H-AB обеспечивает стабильную и бесперебойную работу светодиодного осветительного оборудования в течение многих лет интенсивной эксплуатации.
Дополнительная информация
Версия драйвера для светодиодов «H» (High Voltage) — это классический источник постоянного тока (CC) с рабочим диапазоном напряжения 30–56 В. Максимальная выходная мощность драйвера составляет 320 Вт, поэтому максимальный ток 8 А доступен только при более низком выходном напряжении. При напряжении 56 В драйвер ограничивается мощностью, и максимальный ток составляет около 5.71 А. Благодаря высокой мощности драйвер отлично подходит для изготовления профессиональных LED-светильников, мощных фитосветильников и промышленных систем освещения. При использовании современных светодиодных модулей на чипах Osram OSCONIQ, Seoul Semiconductor или Cree рекомендуется проектировать цепочку таким образом, чтобы рабочее напряжение находилось ближе к верхней части диапазона — оптимально 45–54 В. Именно в этой области драйвер обеспечивает максимальную эффективность, достигающую 93%.

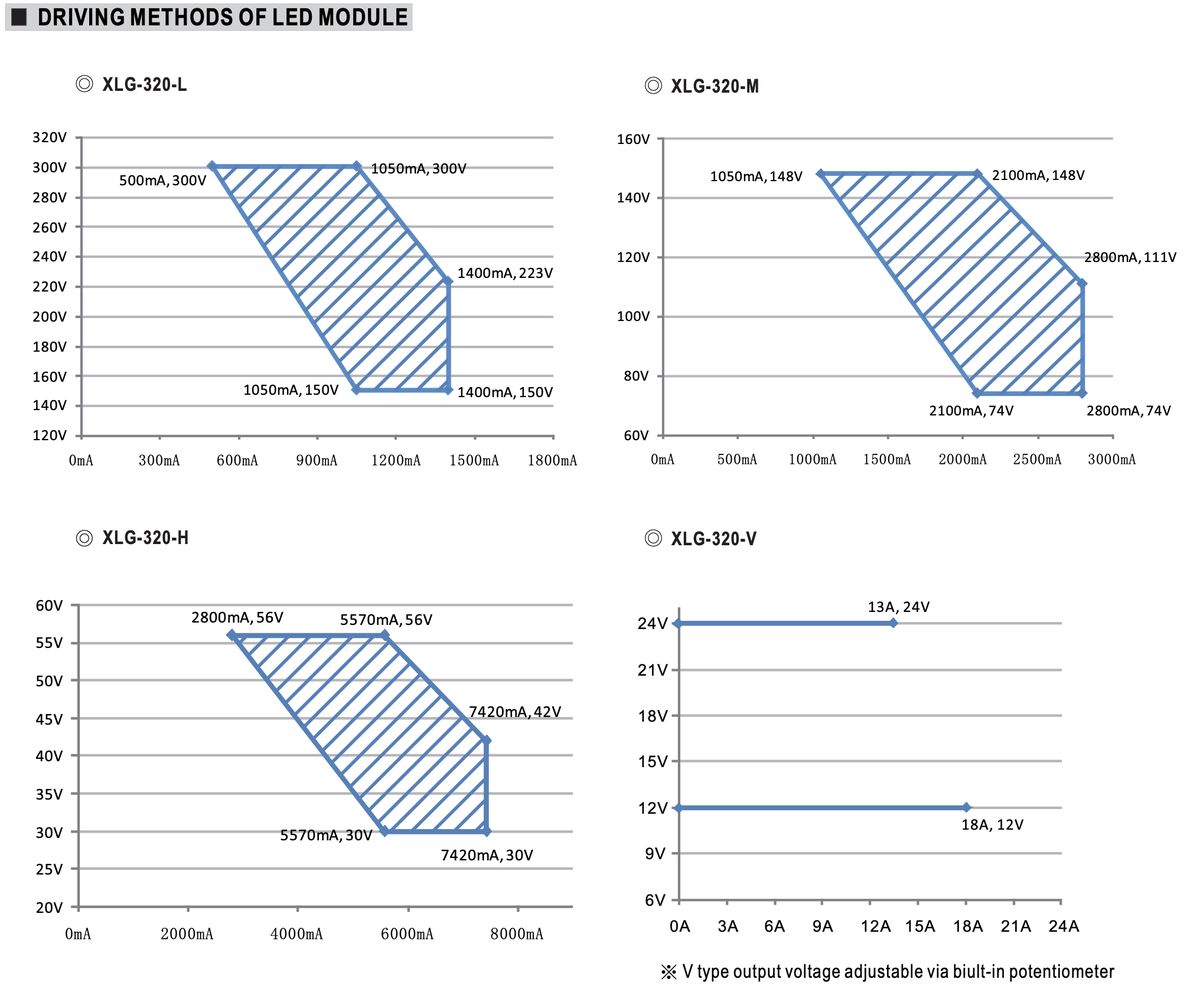

Если у вас возникли сложности с подбором драйвера или чтением многоугольного графика рабочей области, вы можете воспользоваться интерактивной диаграммой области работы LED-драйверов Mean Well XLG ↗.
Особенности диммирования (исполнение AB). Драйвер оснащен встроенной схемой управления яркостью «3 в 1», которая отличается высокой стабильностью и удобством использования.
ШИМ (PWM): драйвер корректно воспринимает сигнал с частотой примерно от 100 Гц до 3 кГц. При управлении с помощью микроконтроллера рекомендуется использовать транзисторный ключ для согласования уровней. Поддерживается инвертированная схема управления, когда транзистор замыкает выводы DIM+ и DIM−. Такой вариант считается самым простым и надежным способом реализации диммирования через Arduino, ESP32, STM32 и другие микроконтроллеры.
Ручная регулировка: для управления яркостью достаточно использовать обычный линейный потенциометр 100 кОм. Рассеиваемая мощность практически отсутствует, поэтому подойдет любой стандартный потенциометр. Контакты DIM+ и DIM− подключаются к крайним выводам потенциометра, а средний вывод используется как движок регулировки.
Особенности работы: драйвер не способен плавно запускать светодиоды с абсолютного нуля. На практике излучение начинается примерно с 8–12% выходной мощности. Если используется управление от микроконтроллера, это необходимо учитывать при написании прошивки. Для большинства драйверов серии XLG минимальное устойчивое значение составляет примерно 30–32 из 255 при использовании стандартного 8-битного ШИМ.
