Грамотное охлаждение светодиодов — это альфа и омега любого кастомного света. Если кристалл перегревается, его деградация ускоряется в десятки раз. Но как понять, кусок алюминия какого размера вам нужен? Брать с огромным запасом — значит переплачивать за металл и утяжелять конструкцию, хотя почему бы и нет, если есть такая возможность. Брать впритык — рисковать светодиодами, лишиться запаса "прочности" в жаркую летнюю погоду.
Именно для того, чтобы избавить вас от гаданий на кофейной гуще и сложных многоэтажных формул, мы создали этот инструмент. Ниже мы подробно разберем физику процесса и покажем, как онлайн расчет радиатора для светодиодов спасает ваши проекты от термического коллапса.
Ватты из розетки — это не Ватты тепла
Когда человек впервые задумывается о том, как посчитать необходимую площадь радиатора для светодиодного модуля, он обычно берет паспортную мощность светильника. Например, у вас есть Quantum Board на 100 Вт. Логика подсказывает: нужно отвести 100 Вт тепла. Вы идете на форум, находите старое дедовское правило «30 квадратных сантиметров на один Ватт» и ищете профиль на 3000 см².
Светодиод — это не утюг (хотя, как вы знаете, бывают и утюги) и не лампа накаливания, которые превращают в тепло почти всю потребленную энергию. Задача LED-кристалла — генерировать фотоны. И современные топовые диоды (например, от Samsung, Cree, Osram или Seoul Semiconductor) справляются с этим великолепно. Эффективность (WPE — Wall-Plug Efficiency) хороших современных чипов составляет от 50% до 80%.
Что это значит на практике?
- Если у вас качественный борд на 100 Вт с КПД 60%, то 60 Вт энергии улетает в виде чистого света.
- И только оставшиеся 40 Вт превращаются в паразитное тепло, от которого нужно избавляться.
Соответственно, расчет радиатора охлаждения для led нужно вести не на 100 Вт, а всего на 40 Вт (но на самом деле минимум 50 Вт с запасом, если вы уверены, что у вас действительно качественный борд). Если быть честным, то дедовское правило 30 см² на 1 Вт продолжает работать, только если строить светильник на современных светодиодах уровня Seoul Semiconductor, Osram, Cree — тогда число 30 уменьшается до 25 см² на 1 Вт. Разница в габаритах, весе и стоимости алюминиевого профиля будет ощутимой. Обратная ситуация происходит с дешевыми китайскими COB-матрицами (те самые светодиодные утюги с AliExpress). Их реальный КПД редко превышает 20-30%. Вставив в розетку 100 Вт, вы получите 25 Вт посредственного света и 75 Вт концентрированного тепла, способного обогревать помещение вокруг.
Почему так важно удерживать температуру?
Температура самого кристалла (Tj — Junction Temperature) — это главный показатель здоровья вашего светильника. В даташитах производителей обычно указывается абсолютный максимум в районе 105–120 °C. Но это граница смерти.
Оптимальная рабочая температура кристалла, при которой диод выдает заявленный световой поток и живет обещанные 50 000 часов — это 65–85 °C. Конечно, чем ниже, тем лучше: растет КПД и срок жизни.
Что происходит при перегреве:
- Падение светоотдачи. Физика полупроводников неумолима: чем горячее кристалл, тем меньше фотонов он испускает при том же токе. Нагрев диода с 50 °C до 100 °C может «съесть» до 10% яркости. Вы платите за электричество, но получаете меньше света.
- Деградация люминофора. Белый свет получается за счет покрытия синего кристалла желтым люминофором. От жесткого перегрева люминофор мутнеет, трескается или выгорает. Диод начинает противно "синить", а затем умирает.
- Разрушение бондинга. Тончайшие золотые проводники внутри корпуса диода при постоянных циклах сильного нагрева и остывания могут просто оторваться из-за теплового расширения.
Как работает тепловая цепь (и почему формулы сводят с ума)

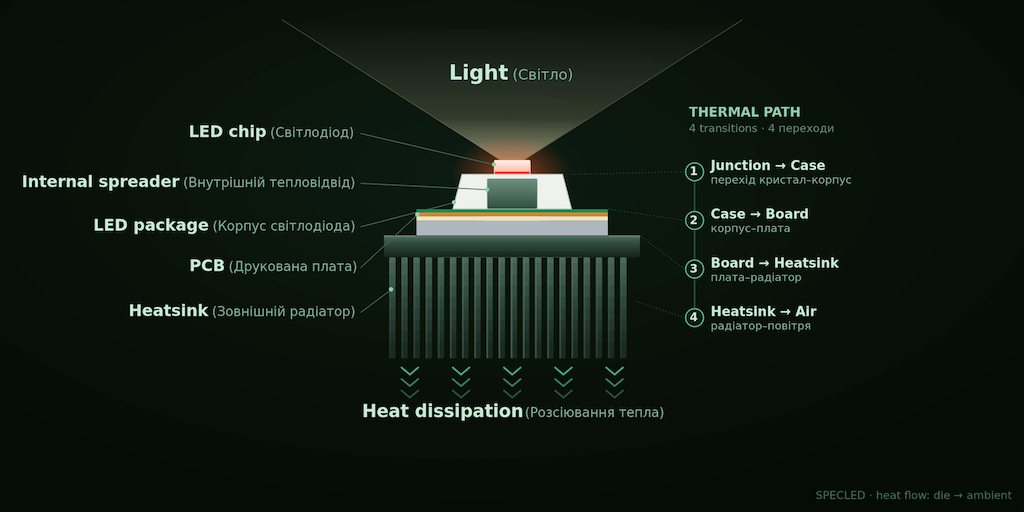

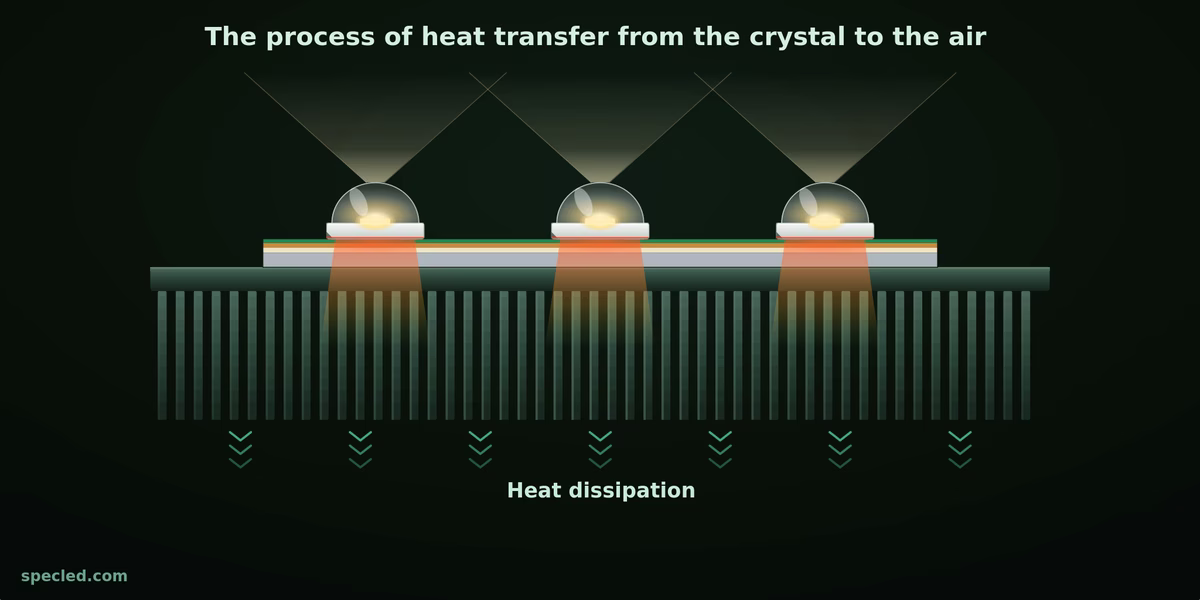

Чтобы тепло от кристалла (Tj) попало в окружающий воздух (Ta), ему нужно преодолеть несколько барьеров. В термодинамике это описывается тепловым сопротивлением, которое измеряется в Кельвинах на Ватт (K/W).
Путь тепла выглядит так:
- Сам кристалл → подложка диода (внутреннее сопротивление из даташита).
- Подложка диода → печатная плата (сопротивление алюминиевой MCPCB платы).
- Печатная плата → радиатор (сопротивление термопасты или термоскотча).
- И, наконец, радиатор → воздух окружающего помещения.
Чтобы сделать точный расчет радиатора охлаждения для led на бумаге, вам нужно вычесть из целевой температуры кристалла (например, 80 °C) температуру в помещении (например, 30 °C), а затем разделить это на количество «тепловых» Ватт. Полученное значение нужно очистить от сопротивления платы и термопасты. В итоге вы получите требуемое термическое сопротивление самого радиатора (Rhs). А уже его нужно конвертировать в площадь оребрения, учитывая конвекцию.
Звучит сложно? Большинству пользователей совершенно не хочется погружаться в толщину медной фольги на плате, искать теплопроводность термопасты MX-4 и переводить K/W в квадратные сантиметры.
Используем онлайн калькулятор площади радиатора
Именно для этого создан виджет. Он берет всю скучную и душную математику на себя. Как им пользоваться:
- Укажите общую электрическую мощность. Сколько Ватт светильник берет из розетки или от драйвера.
- Выберите тип светодиодов (или укажите КПД). В калькуляторе зашиты примерные пресеты для популярных светодиодов и модулей. Это критически важный шаг, который определит, сколько именно Ватт пойдет в нагрев.
- Задайте температуру среды. Если лампа висит в открытой комнате, ставьте 25 °C. Если это закрытый гроубокс, где воздух застаивается — лучше перестраховаться и указать 30–35 °C.
- Укажите желаемую температуру Tj (температура кристалла светодиода). Рекомендую целиться в 70–85 °C для самого кристалла. Если радиатор нагрет до 55 °C, то сам кристалл внутри диода будет иметь вполне комфортные 70–75 °C. Если есть возможность, можно добиваться 45 °C на радиаторе.
Нажав кнопку расчета, вы мгновенно получаете рекомендованную площадь поверхности радиатора в квадратных сантиметрах (см²). Это общая площадь всех ребер и основания, которая необходима для стабильного охлаждения светодиодов в пассивном режиме (без вентилятора).
Можно переключить в "Актив" и увидеть, насколько будет большая разница, если использовать вентилятор. Но я являюсь большим противником вентиляторов: это весьма ненадежно, требует обслуживания и чистки, генерирует шум.
Вы так же можете столкнуться с другой проблемой, вы посчитали необходимую площадь радиатора и хотите купить на барахолке обрезок ребристого радиатора но продавец не указывает фактическую площадь радиатора, мы решили эту проблему, создав виджет который поможет рассчитать площадь ребристого радиатора по периметру или его геометрическим размерам↗.
РЕКОМЕНДАЦИЯ: к полученной площади радиатора для охлаждения из онлайн-калькулятора добавить 10% для запаса и надежности. Это также компенсирует площадь "подошвы" радиатора, где установлены светодиоды. Эта площадь обычно расположена снизу, часто закрыта защитным стеклом или оптикой и является неэффективной в процессе охлаждения светодиодов.
Три нюанса радиаторов, о которых нужно помнить
Получить цифру в калькуляторе — это половина дела. Важно правильно выбрать сам алюминиевый профиль. Даже огромный радиатор нужной площади может не справиться, если его геометрия не подходит для вашей задачи.
1. Толщина подошвы (Spreading Resistance)

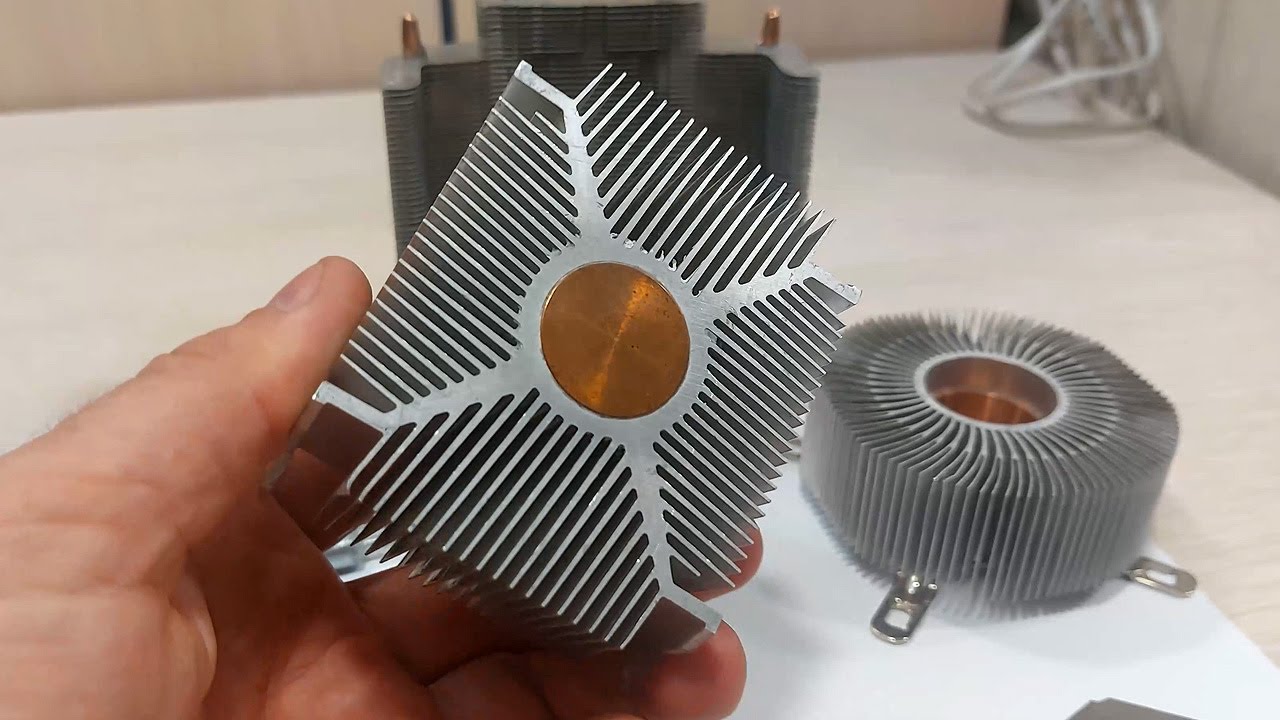

Если вы собираете мощный светильник (от 50 Вт и выше), тепло нужно быстро развести от центра матриц к краям радиатора. Тонкий алюминиевый лист (2-3 мм) с этим не справится. Место прямо под диодами будет раскаленным, а края радиатора — холодными. Для мощных систем выбирайте экструдированный профиль с толщиной основания не менее 4–6 мм. Медь справляется с распределением тепла гораздо лучше, но алюминий значительно дешевле и легче. Например, на старых процессорных радиаторах внутри алюминия была впрессована медная шайба для ускорения отвода тепла и передачи его на алюминий.
2. Шаг ребер (Расстояние между перьями)

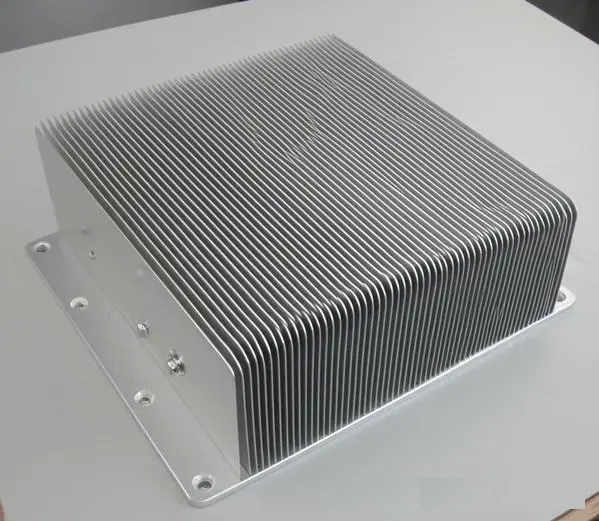

Если вы планируете пассивное охлаждение (без гудящих вентиляторов), воздух должен свободно проходить между ребрами за счет естественной конвекции. Если ребра расположены слишком плотно (расстояние между ними менее 6-8 мм), горячий воздух «застрянет» между ними, создав тепловую подушку. Радиаторы с очень густым и тонким оребрением отлично работают только в паре с активным обдувом. Такие радиаторы обычно стоят очень дорого и найти их сложно. Но нужно иметь в виду этот нюанс: на вид здорово, но работает не очень.

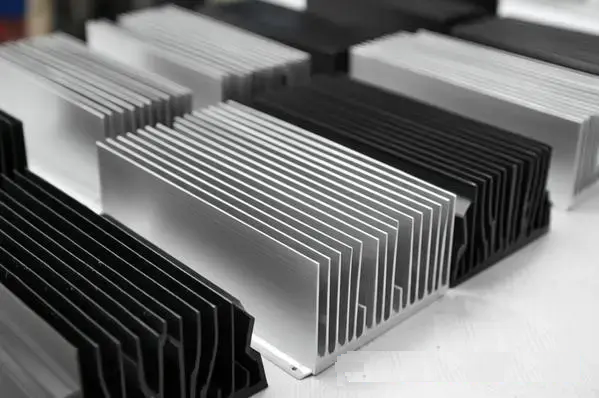

3. Цвет имеет значение (Анодирование)
Тепло передается воздуху двумя путями: конвекцией (нагрев проходящего воздуха) и излучением (инфракрасная радиация). Обычный блестящий алюминий хуже излучает тепло. А вот профиль, покрытый качественным черным анодированием, отводит тепло излучением эффективнее. В полностью пассивном режиме черный радиатор при прочих равных скинет вам еще 1-2 дополнительных градуса, что для светодиодов является весомым бонусом.
Лучше один раз посчитать, чем три раза спалить светодиоды. Онлайн-калькулятор поможет найти идеальный баланс между надежностью системы, ее весом и затратами. Цель SPECLED — упростить разработку и конструирование светодиодных ламп для освещения растений, а также сделать DIY доступным каждому.
