Світлодіод (LED) — це не лампа розжарювання. Його не можна просто підключити безпосередньо до батарейки або блока живлення. Якщо не обмежити струм, що протікає через нього, напівпровідниковий кристал миттєво перегріється та вийде з ладу. Саме тому в будь-якій базовій схемі обов'язково повинен бути присутній пасивний елемент, що обмежує струм — резистор. У самому верху цієї сторінки ми розмістили зручний **калькулятор резистора для світлодіода**, який виконає за вас усю математику, але для глибокого розуміння процесів рекомендуємо ознайомитися з теорією нижче.

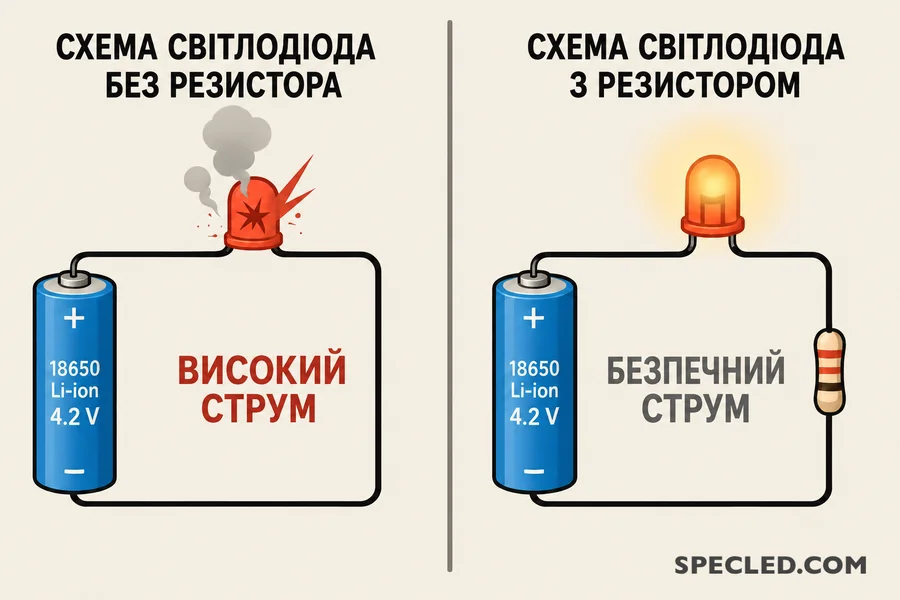

Навіщо потрібен струмообмежувальний резистор для світлодіода?
На відміну від класичних джерел світла, світлодіод живиться струмом, а не напругою. Головна проблема полягає в його нелінійній вольт-амперній характеристиці (ВАХ). До певного моменту (порогу відкриття) світлодіод струм не пропускає. Але як тільки напруга джерела живлення перевищує робоче падіння напруги кристала (зазвичай від 1.8В до 3.4В залежно від кольору), внутрішній опір діода різко падає.
Якщо в ланцюзі немає обмежувача, струм почне прагнути до нескінченності. Це викликає ефект теплового розгону (терморозгону), який спалює кристал за частки секунди. Щоб цього не сталося, в електричний ланцюг послідовно встановлюють струмообмежувальний резистор для світлодіода. Він виконує роль «буфера»: забирає на себе надлишок напруги та суворо задає робочий струм, забезпечуючи довгу та стабільну роботу освітлювального приладу.
Як працює наш калькулятор резистора для світлодіода?
**Калькулятор резистора для світлодіода**, розташований на початку сторінки, створювався як професійний інженерний інструмент. Він розраховує не просто суху математичну модель, а видає готові дані для збирання реальної схеми. Ось його головні особливості:
- Підбір за стандартом E24: Калькулятор не запропонує вам купити резистор на 137 Ом, якого не існує в нашій стандартній серії. Він автоматично округлить значення до найближчого стандартного номіналу з ряду E24 у більшу сторону (з метою безпеки кристала).
- Розрахунок потужності розсіювання: Інструмент відразу показує, скільки ват тепла буде виділятися на резисторі, та рекомендує мінімальну потужність самої деталі, щоб резистор не перегрівався та не згорів з часом.
- Оцінка ККД: Віджет наочно демонструє енергетичну ефективність вашої схеми. Чим більше напруги падає на резисторі, тим більше енергії витрачається на пусте нагрівання повітря.
Як виконати розрахунок резистора для світлодіода вручну? (Формула)
Якщо під рукою немає інтернету (наприклад, у гуглі забанили) або вам потрібно провести обчислення на папері, виконати **розрахунок резистора для світлодіода** дуже легко. Вся математика базується на законі Ома для ділянки ланцюга.
Академічна формула виглядає так:
R = (Vin - Vled) / I
Де:
- R — шуканий опір обмежувального резистора в Омах (Ом).
- Vin — напруга вашого джерела живлення (Вольт).
- Vled — пряме падіння напруги на самому світлодіоді (Вольт). Зависит от цвета: для красный це близько 2.0В, для синіх та білих — близько 3.0-3.3В.
- I — номінальний робочий струм світлодіода в Амперах. Зверніть увагу: в даташитах струм вказується в міліамперах (мА). Для формули значення 20 мА необхідно записати як 0.02 А.
Практичний приклад: підбираємо резистор для світлодіода 12В
Розглянемо найпопулярнішу задачу в аматорській практиці. Припустимо, ви хочете підключити стандартний білий надяскравий світлодіод до бортової мережі автомобіля(?) або звичайного блока живлення. Вам потрібно правильно підібрати резистор для світлодіода 12в.
Вихідні дані з технічної документації:
- Напруга джерела (Vin) = 12 В
- Падіння напруги білого світлодіода (Vled) = 3.2 В
- Номінальний струм (I) = 20 мА (0.02 А)
Підставляем значения в формулу: R = (12 - 3.2) / 0.02 = 8.8 / 0.02 = 440 Ом.
Найближчий у стандартному ряду радіодеталей E24 номінал у більшу сторону — 470 Ом. Саме його і потрібно використовувати при пайці.
Це був чудовий приклад частої ПОМИЛКИ новачків, тому що в бортовій мережі легкового автомобіля, мопеда чи мотоцикла напруга завжди вища і дорівнює повній напрузі заряду кислотного акумулятора = 14.5V! Саме 14.5 Вольта потрібно брати за вихідну напругу для легкового автотранспорту. Для важкої техніки з бортовою напругою 24 вольти за вихідну напругу потрібно вибирати 26.5V.
Приклад готового розрахунку резистора для індикаторного **резистор для світлодіода 12в** (насправді 14.5V) — 620 Ом, рекомендована потужність 0.5Вт. Підходить для підключення одного білого, синього та зеленого світлодіода, резистор обмежить струм через світлодіод до 20мА.
Приклад готового розрахунку резистора для індикаторного **світлодіода з живленням від 24 Вольт** (насправді 26.5V) — 1.2 кОм (1200 Ом), рекомендована потужність 1Вт. Підходить для підключення одного білого, синього та зеленого світлодіода, резистор обмежить струм через світлодіод до 20мА.
Правильний вибір струмообмежувального резистора для світлодіодів гарантує тривалу та надійну роботу LED. Для точного розрахунку використовуйте наш онлайн калькулятор.
Після розрахунку необхідного опору вам може знадобитися калькулятор розшифровки колірного маркування резисторів↗. Саме маркування за допомогою кольорових смуг є світовим стандартом, а резистори зі старим радянським буквено-цифровим позначенням стають великою рідкістю.
Потужність резистора: чому опір — це тільки половина справи?
Багато радіоаматорів-початківців знають, як вирахувати Оми, но забувають про Ватти. Якщо ви поставите в 12-вольтову схему крихітний резистор потужністю 0.125 Вт, він швидко почорніє та згорить. Електрична потужність, яка виділяється на деталі у вигляді тепла, рахується за формулою:
P = ΔV × I
Де ΔV — це напруга, яку «гасить» резистор (у нашому прикладі це 8.8 В).
Рахуємо теплове навантаження: P = 8.8 × 0.02 = 0.176 Вт.
Правило хорошого тона в електроніці — залишати запас міцності по потужності мінімум в 1.5–2 рази. Для наших розрахункових 0.176 Вт ідеально підійде резистор з потужністю розсіювання не менше 0.25 Вт (а краще 0.5 Вт), щоб він не працював на межі своїх можливостей.
Дуже часто для обмеження струмів індикаторних світлодіодів, особливо в цифровій електроніці, використовують СМД резистори, які не тільки забезпечують нормальну роботу світлодіода, а й захищають порт мікроконтролера (наприклад, Ардуіно Нано чи ESP32) від теплового пробою. При роботі з контролерами напруги рідко перевищують 3.3V або 5V, тому проблеми з вибором потужності розсіювання не виникає. А ось буквено-цифрове маркування SMD резисторів може ввести в оману.
Для зручності ми створили калькулятор маркування СМД резисторів↗, який не тільки розшифровує номінал, но й показує геометричні розміри смд резистора в мм, номінальну потужність розсіювання, клас точності, підтримує буквено-цифрову маркування за стандартом EIA-96. Наш віджет це не просто калькулятор, це цілий маленький довідник радіоаматора.
Як краще підключати світлодіоди: послідовно чи паралельно?
Якщо вам потрібно підключити кілька світлодіодів до одного джерела живлення, існує два класичних шляхи:
- Послідовне з'єднання (Рекомендується): Ідеальний варіант для джерел 12В або 24В. Ви з'єднуєте діоди в ланцюжок (плюс до мінуса) і ставите всього один резистор на всю гірлянду. Напруги діодів сумуються, ККД схеми різко зростає, оскільки на резисторі падає мінімум зайвої напруги. Сумарне падіння напруги на всіх світлодіодах не повинно перевищувати напругу джерела живлення!
- Паралельне з'єднання: Якщо ви з'єднуєте діоди паралельно, кожному світлодіоду потрібен свій індивідуальний резистор. Небажано ставить один загальний потужний резистор на паралельну збірку! Через мінімальні заводські похибки ВАХ один діод забере на себе трохи більше струму, ніж інші.
Короткі висновки
Обмеження струму — це фундамент виживання LED-кристала. Використання калькуляторів та точних математичних розрахунків гарантує довгий термін служби вашого світлодіода.
Якщо ви спробуєте розрахувати резистор для великого струму (наприклад, 500 мА) з великою різницею між Vin та Vled, наш віджет покаже рекомендацію: використовуйте спеціальний dedicated LED драйвер, резистор не є найкращим рішенням.
