Сучасна електроніка прагне до мініатюризації. Якщо ви коли-небудь бачили, що всередині смартфона, як виглядає материнська плата або блок керування автомобілем, то, напевно, звертали увагу на крихітні прямокутні деталі, що щільно всіюють поверхню друкованої плати. Це компоненти поверхневого монтажу - Surface Mount Devices (SMD), серед яких найчастіше зустрічаються резистори та конденсатори.
Часта проблема під час роботи з такими мікроскопічними деталями — це визначення їхнього номіналу. На вивідних деталях традиційно використовується кольорове маркування резисторів↗ за допомогою кольорових смуг, але на крихітних елементах розміщувати смужки технологічно недоцільно. Тому була розроблена спеціальна літерно-цифрова система кодування. У цій статті ми детально розберемо, як влаштоване маркування SMD резисторів, як правильно визначати їхні фізичні габарити та потужність, а також чому наш SMD резистор калькулятор стане вашим незамінним помічником під час ремонту та проєктування електроніки.
Як влаштоване маркування резисторів SMD?
На перший погляд, набір цифр і літер на чорному тлі корпусу виглядає не зовсім зрозуміло. Однак маркування резисторів SMD підпорядковується суворим міжнародним стандартам. Щоб не витрачати час на ручні обчислення і не помилитися в множниках, інженери часто використовують наш зручний онлайн-інструмент для розшифровки маркування SMD резисторів. Розглянемо основні системи кодування, з якими ви можете зіткнутися на практиці.
Тризначне та чотиризначне маркування СМД резисторів
Найпоширеніший спосіб позначення номіналу — це використання трьох або чотирьох цифр. Логіка тут максимально проста і нагадує класичне кольорове маркування, тільки замість кольорів використовуються реальні числа.
Тризначне маркування (стандартна точність 5%): Перші дві цифри позначають базове значення опору (мантису), а третя цифра — це множник (ступінь десятки, або, простіше кажучи, кількість нулів, які потрібно дописати до перших двох цифр). Наприклад, якщо ви введете код 103 у наш калькулятор, він миттєво покаже опір 10 kΩ із допуском ±5%. Математично це виглядає так: 10 * 10³ = 10 000 Ом = 10 кОм.
Чотиризначне смд резистор маркування (висока точність 1%): У більш точних ланцюгах застосовуються резистори з допуском 1%. Для їх кодування використовують чотири цифри. Принцип залишається тим самим, але мантиса тепер складається з трьох цифр, а четверта виступає множником. Наприклад, код 4702 означає: 470 * 10² = 47 000 Ом = 47 кОм (з точністю 1%).
Важлива примітка: Якщо опір менший за 10 Ом, у маркуванні з'являється літера «R», яка виконує роль десяткової коми. Так, 4R7 означає 4.7 Ом, а 0R22 — 0.22 Ом.
Стандарт EIA-96: складне маркування smd резисторів
У міру зменшення габаритів компонентів (аж до розміру корпусу 0603 і менше) наносити чотири цифри стало фізично неможливо — вони просто не читалися б навіть під мікроскопом. Для вирішення цієї проблеми було впроваджено стандарт EIA-96, який підтримується в нашому калькуляторі.
Це smd резистор позначення завжди складається з трьох символів: двох цифр і однієї літери в кінці (наприклад, 01C або 68X).
- Перші дві цифри — це не сам опір, а код зі спеціальної таблиці EIA-96, що вказує на тризначне базове число.
- Остання літера — це множник (наприклад, Y = 10⁻², X = 10⁻¹, A = 1, B = 10, C = 100 і так далі).
Тримати в голові таблицю EIA-96 на 96 позицій та літерні множники практично неможливо. Саме тому використання спеціалізованого віджета кардинально прискорює процес ідентифікації деталей на платі.
Розміри SMD резисторів: від крихітних до потужних
Крім електричного опору, найважливішим параметром є фізичний розмір корпусу. У специфікаціях (даташитах) розміри smd резисторів найчастіше вказуються в дюймовій системі (імперській), хоча існує і метричний еквівалент.

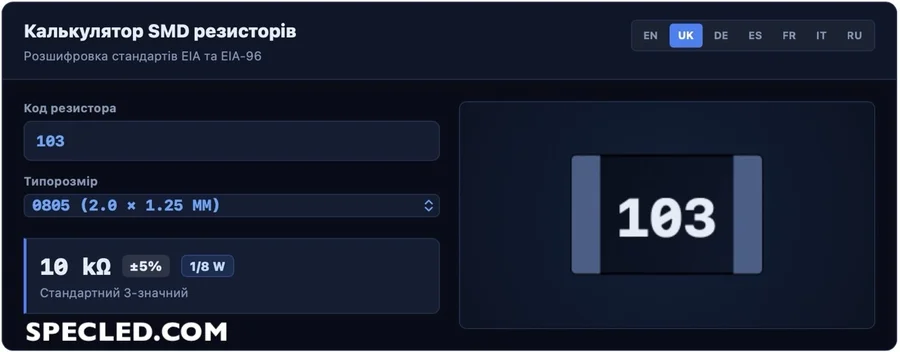

Наш віджет оснащений зручним списком "Package Size", де ви можете вибрати потрібний розмір корпусу, наприклад 2512, і відразу побачити його фізичні параметми в міліметрах — 6.3 x 3.2 MM. Щоб вам було простіше орієнтуватися під час трасування друкованих плат або паяння, ми підготували довідкову таблицю.
У цій таблиці представлені основні типорозміри smd резисторів та їхні точні габарити:
| Типорозмір (дюйми) | Типорозмір (метрика) | Довжина x Ширина (мм) | Практичне застосування |
|---|---|---|---|
| 01005 | 0402 | 0.4 x 0.2 | Смартфони, портативна мікроелектроніка. Паяння тільки автоматами. |
| 0201 | 0603 | 0.6 x 0.3 | Сучасні мобільні пристрої, компактні модулі. Паяння тільки автоматами. |
| 0402 | 1005 | 1.0 x 0.5 | Планшети, ноутбуки. Ручне паяння вимагає навичок і мікроскопа. |
| 0603 | 1608 | 1.6 x 0.8 | Стандарт для більшості сучасної споживчої електроніки. |
| 0805 | 2012 | 2.0 x 1.25 | Ідеальний баланс для DIY-проєктів. Відносно легко паяється вручну. |
| 1206 | 3216 | 3.2 x 1.6 | Промислова електроніка, блоки живлення, зручні для новачків. |
| 1210 | 3225 | 3.2 x 2.5 | Силові ланцюги з підвищеними вимогами до потужності. |
| 2010 | 5025 | 5.0 x 2.5 | Схеми керування живленням. |
| 2512 | 6432 | 6.3 x 3.2 | Потужні струмовимірювальні шунти та ланцюги живлення. |
Як видно з таблиці, smd резистори розміри мають досить різноманітні. Вибір конкретного корпусу під час проєктування пристрою — це завжди компроміс між щільністю монтажу на платі та потужністю, яку повинен розсіяти компонент у процесі роботи.
Потужність розсіювання: від чого вона залежить?
Кожен смд резистор під час проходження через нього електричного струму виділяє тепло. Якщо кількість тепла, що виділяється, перевищить здатність корпусу його розсіювати, резистор перегріється, змінить свій номінал або просто згорить, розірвавши ланцюг. Фізика тут проста: чим більша площа поверхні (і, відповідно, розмір корпусу), тим більше тепла деталь може безпечно віддати в навколишнє середовище і друковану плату.
Наш калькулятор smd резисторів автоматично виводить цей параметр. Наприклад, вибравши розмір 2512, ви побачите, що його номінальна потужність розсіювання становить 1W.
Резистори: 0805 потужність або 1206 потужність - часті питання в інтернеті
Розглянемо два найпопулярніших серед розробників і радіоаматорів типорозміри:
- Резистор 0805 потужність: Резистори в корпусі 0805 зазвичай мають номінальну потужність розсіювання 0.125 Вт (або 1/8 Вт). Цього більш ніж достатньо для підтяжки логічних рівнів мікроконтролерів (pull-up/pull-down), сигнальних ліній, світлодіодної індикації та більшості малопотужних цифрових ланцюгів.
- Резистор 1206 потужність: Корпус 1206 більший, і його стандартна потужність становить уже 0.25 Вт (1/4 Вт). Такі резистори застосовуються в ланцюгах, де протікають вищі струми, наприклад, у простих дільниках напруги для аналогових датчиків, базових ланцюгах транзисторів або як баластні резистори.
Нижче подано зведену таблицю залежності потужності від типорозміру резисторів:
| Типорозмір корпусу | Номінальна потужність розсіювання (Вт) |
|---|---|
| 0201 | 0.05 Вт (1/20 Вт) |
| 0402 | 0.063 Вт (1/16 Вт) |
| 0603 | 0.1 Вт (1/10 Вт) |
| 0805 | 0.125 Вт (1/8 Вт) |
| 1206 | 0.25 Вт (1/4 Вт) |
| 1210 | 0.5 Вт (1/2 Вт) |
| 2010 | 0.75 Вт (3/4 Вт) |
| 2512 | 1.0 Вт (1 Вт) |
Зверніть увагу: Ці значення є стандартними. Існують спеціалізовані серії товстоплівкових або дротяних SMD резисторів, здатних розсіювати більшу потужність при тих самих габаритах. Однак для базових розрахунків і ремонту слід орієнтуватися на зазначені вище стандартні значення.
Переваги використання онлайн-калькулятора smd резисторів
Під час ремонту материнської плати або розробки власного пристрою час — найцінніший ресурс. Вираховувати множники в голові, згадувати таблицю EIA-96 або тримати під рукою роздруковані шпаргалки з розмірами вкрай незручно.
Наш інструмент об'єднує все необхідне в простому та інтуїтивно зрозумілому інтерфейсі. Вам достатньо ввести код з корпусу компонента і вибрати його розмір. Система миттєво видасть опір, клас точності та робочу потужність. Інтерфейс доступний багатьма мовами, включно з англійською, українською, німецькою, іспанською, французькою, італійською та російською, що робить його універсальним рішенням для фахівців з усього світу.
У нашому арсеналі є безліч різних віджетів, включно з калькуляторами для радіоаматорів, наприклад, калькулятор розрахунку компонентів для найпростішого блоку живлення на гасячому конденсаторі! Одного разу я зіткнувся з проблемою розрахунку ємності конденсатора, мені потрібен був найпростіший малопотужний світлодіодний драйвер, знайти хороший калькулятор ємності гасячого конденсатора↗ мені тоді не вдалося, рахував на аркуші паперу. Тепер, через багато років, я вирішив цю проблему і з радістю викладаю калькулятор у загальний доступ.
