В современной электронике цветная маркировка сопротивлений остается единственным визуальным способом идентификации номинала детали, не считая, конечно, физического измерения с помощью мультиметра. Нужна точная цветовая маркировка резисторов? Онлайн калькулятор на этой странице поможет вам решить задачу за пару секунд, причем сразу в двух направлениях: от цвета к сопротивлению и от сопротивления к цветным кольцам.
Как пользоваться нашим калькулятором
Наш виджет — это мощный цветовой калькулятор резисторов, который работает в двух режимах:
- Поиск номинала: Используйте наш калькулятор резисторов по цвету, чтобы определить сопротивление детали. Просто выберите цвета полос в виджете согласно их расположению на корпусе, и вы получите точное значение.
- Подбор маркировки: Введите нужное сопротивление в калькулятор резисторов, и система покажет, как должен выглядеть ваш элемент с цветными кольцами.
Наш калькулятор цветовой маркировки резисторов поддерживает как стандарт 4 полос (серия E24), так и прецизионный 5 полос (серия E96), что делает его незаменимым при разработке схем с высокой точностью. Он упрощает задачу и экономит время! Рекомендуем сохранить в закладки.
Вы так же можете воспользоваться нашим калькулятором для расчета емкости гасящего конденсатора↗ для создания простейшего блока питания или светодиодного драйвера. Особенно полезно в DIY проектах.
Как читать таблицу цветовой маркировки резисторов
Для удобства работы с компонентами мы подготовили таблицу, на которую опирается алгоритм расчета:
| Цвет | Значение (цифра) | Множитель | Допуск |
|---|---|---|---|
| Черный | 0 | 1 | - |
| Коричневый | 1 | 10 | ±1% |
| Красный | 2 | 100 | ±2% |
| Оранжевый | 3 | 1 000 | - |
| Желтый | 4 | 10 000 | - |
| Зеленый | 5 | 100 000 | ±0.5% |
| Золотой | - | 0.1 | ±5% |
| Серебряный | - | 0.01 | ±10% |
Как пользоваться таблицей:
- Определите начало: Найдите полосу, расположенную ближе к краю корпуса. Это первая значащая цифра.
- Вторая цифра: Следующая за ней полоса — это вторая цифра номинала.
- Третья цифра (только для 5 полос): Если у вас прецизионный 5-полосный резистор, третья полоса задает третью цифру.
- Множитель: Предпоследняя полоса указывает, на что нужно умножить полученное число.
- Допуск: Самая последняя полоса (часто имеет небольшой отступ от остальных) показывает класс точности (погрешность).

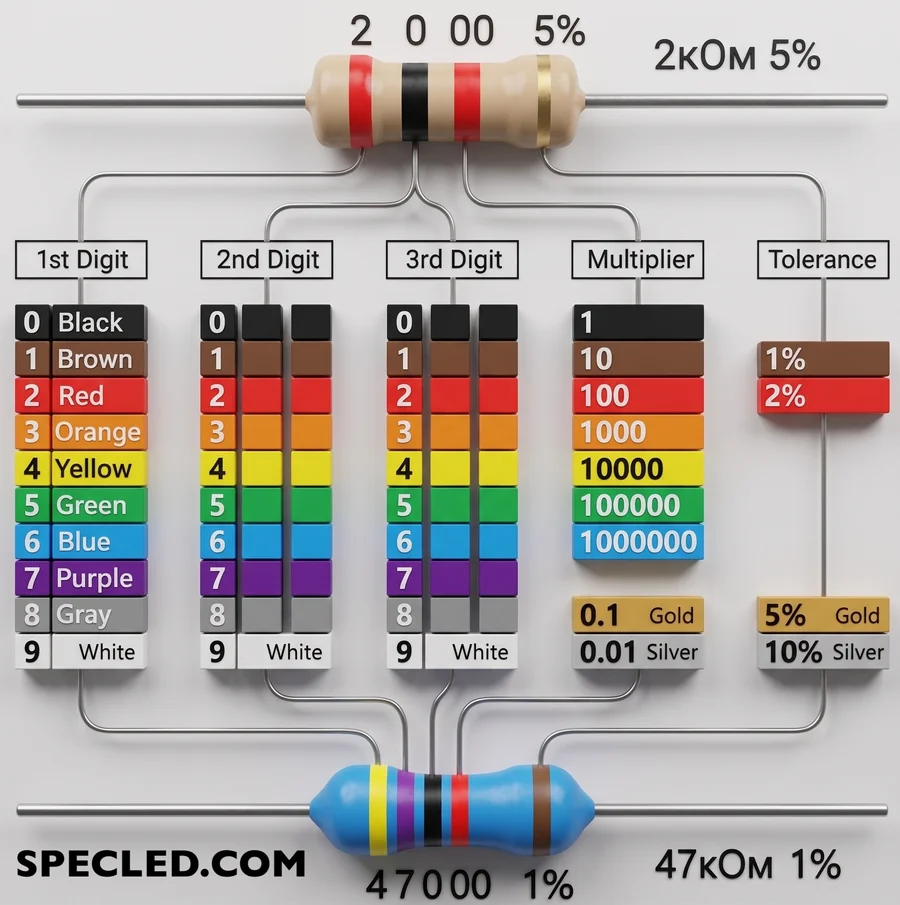

Пример классической таблицы "Цветная маркировка резисторов":
Резисторы с нулевым сопротивлением («Нулевики» / Zero-ohm links)
Иногда на электронных платах можно встретить компонент, чья маркировка резистора состоит всего из одной черной полосы по центру. Это так называемые «нулевики» или перемычки с нулевым сопротивлением (zero-ohm links). По сути, это обычный проводник, помещенный в стандартный цилиндрический корпус. Зачем это нужно? Всё дело в роботизированной сборке: автоматическим станкам на заводах гораздо проще захватить и припаять деталь в стандартном корпусе, чем возиться с обычной проволокой. Узнать такой резистор по цвету проще простого — единственная черная линия всегда означает 0 Ом.
Как точно понять, с какой стороны читать кольца?
Самая частая проблема, с которой сталкиваются новички — определение начала чтения. В идеальном мире цветовая маркировка резисторов наносится так, чтобы последняя полоса (допуск) располагалась с небольшим отступом от остальных. Однако на практике, особенно на недорогих компонентах, кольца часто отпечатаны криво или с абсолютно одинаковым интервалом. Как не ошибиться, расшифровывая такой резистор по цвету? Запомните надежное правило: золотая и серебряная полосы никогда не могут стоять на первом месте. Если с одного из краев вы видите золото или серебро — это 100% конец кода, и читать номинал нужно строго с противоположной стороны корпуса.
Почему маркировка цветом лучше текста?
Исторически в СССР использовалась буквенно-цифровая маркировка (например, на резисторах МЛТ), но у нее был главный минус: текст часто оказывался перевернут к плате или залит лаком при пайке. Еще хуже, если резистор сгорал, чернел и не подлежал проверке даже с помощью мультиметра (уходил в обрыв).
Современная цветная маркировка резистора — это кольцевой стандарт (EIA-RS-279). Краска наносится вокруг всего цилиндрического корпуса, поэтому номинал читается с любого угла поворота детали на плате, и почти в любом состоянии. Это ускоряет сборку и ремонт электроники в разы. Часто опытные мастера держат цвета в уме, но для тех, кому это не нужно, мы создали удобный калькулятор.
Не забудьте оценить наш виджет с помощью системы рейтинга внизу, спасибо!
Маркировка SMD резисторов
Современная массовая электроника почти полностью перешла на миниатюрные компоненты поверхностного монтажа (SMD), где вместо цветных колец наносятся цифры (например, маркировка «103» означает 10 000 Ом), классические выводные резисторы никуда не исчезнут. Они остаются стандартом в DIY-проектах, при сборке прототипов на макетных платах (например, для Arduino), в качественной аудиотехнике и, конечно же, при ремонте старой аппаратуры. Поэтому умение быстро расшифровать цвета маркировки резисторов 4 и 5 полос — это базовый навык, который отличает хорошего мастера.
