Современная электроника стремится к миниатюризации. Если вы когда-нибудь видели, что внутри смартфона, как выглядит материнская плата или блок управления автомобилем, то наверняка обращали внимание на крошечные прямоугольные детали, плотно усеивающие поверхность печатной платы. Это компоненты поверхностного монтажа - Surface Mount Devices (SMD), среди которых наиболее часто встречаются резисторы и конденсаторы.
Частая проблема при работе с такими микроскопическими деталями — это определение их номинала. На выводных деталях традиционно используется цветовая маркировка резисторов↗ с помощью цветных полос, но на крошечных элементах размещать полоски технологически нецелесообразно. Поэтому была разработана специальная буквенно-цифровая система кодирования. В этой статье мы подробно разберем, как устроена маркировка SMD резисторов, как правильно определять их физические габариты и мощность, а также почему наш SMD резисторов калькулятор станет вашим незаменимым помощником при ремонте и проектировании электроники.
Как устроена маркировка резисторов SMD?

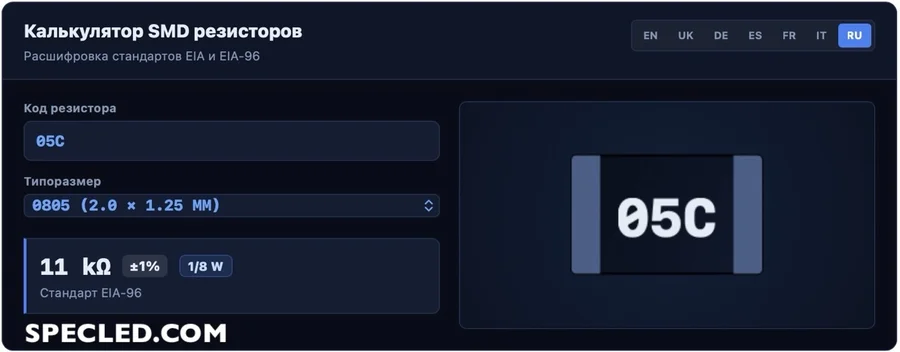

На первый взгляд, набор цифр и букв на черном фоне корпуса выглядит не совсем понятно. Однако маркировка резисторов SMD подчиняется строгим международным стандартам. Чтобы не тратить время на ручные вычисления и не ошибиться в множителях, инженеры часто используют наш удобный онлайн-инструмент для расшифровки маркировки SMD резисторов. Рассмотрим основные системы кодирования, с которыми вы можете столкнуться на практике.
Трехзначная и четырехзначная маркировка СМД резисторов
Самый распространенный способ обозначения номинала — это использование трех или четырех цифр. Логика здесь предельно проста и напоминает классическую цветовую маркировку, только вместо цветов используются реальные числа.
Трехзначная маркировка (стандартная точность 5%): Первые две цифры обозначают базовое значение сопротивления (мантиссу), а третья цифра — это множитель (степень десятки, или, проще говоря, количество нулей, которые нужно дописать к первым двум цифрам). Например, если вы введете код 103 в наш калькулятор, он мгновенно покажет сопротивление 10 kΩ с допуском ±5%. Математически это выглядит так: 10 * 10³ = 10 000 Ом = 10 кОм.
Четырехзначная смд резистор маркировка (высокая точность 1%): В более точных цепях применяются резисторы с допуском 1%. Для их кодирования используют четыре цифры. Принцип остается тем же, но мантисса теперь состоит из трех цифр, а четвертая выступает множителем. Например, код 4702 означает: 470 * 10² = 47 000 Ом = 47 кОм (с точностью 1%).
Важное примечание: Если сопротивление меньше 10 Ом, в маркировке появляется буква «R», которая выполняет роль десятичной запятой. Так, 4R7 означает 4.7 Ом, а 0R22 — 0.22 Ом.
Стандарт EIA-96: сложная маркировка smd резисторов
По мере уменьшения габаритов компонентов (вплоть до размера корпуса 0603 и меньше) наносить четыре цифры стало физически невозможно — они просто не читались бы даже под микроскопом. Для решения этой проблемы был внедрен стандарт EIA-96, который поддерживается в нашем калькуляторе.
Это smd резистор обозначение всегда состоит из трех символов: двух цифр и одной буквы в конце (например, 01C или 68X).
- Первые две цифры — это не само сопротивление, а код из специальной таблицы EIA-96, указывающий на трехзначное базовое число.
- Последняя буква — это множитель (например, Y = 10⁻², X = 10⁻¹, A = 1, B = 10, C = 100 и так далее).
Держать в голове таблицу EIA-96 на 96 позиций и буквенные множители практически невозможно. Именно поэтому использование специализированного виджета кардинально ускоряет процесс идентификации деталей на плате.
Размеры SMD резисторов: от крошечных до мощных
Помимо электрического сопротивления, важнейшим параметром является физический размер корпуса. В спецификациях (даташитах) размеры smd резисторов чаще всего указываются в дюймовой системе (имперской), хотя существует и метрический эквивалент.
Наш виджет оснащен удобным выпадающим списком "Package Size", где вы можете выбрать нужный размер корпуса, например 2512, и сразу увидеть его физические параметры в миллиметрах — 6.3 x 3.2 MM. Чтобы вам было проще ориентироваться при трассировке печатных плат или пайке, мы подготовили справочную таблицу.
В этой таблице представлены основные типоразмеры smd резисторов и их точные габариты:
| Типоразмер (дюймы) | Типоразмер (метрика) | Длина x Ширина (мм) | Практическое применение |
|---|---|---|---|
| 01005 | 0402 | 0.4 x 0.2 | Смартфоны, носимая микроэлектроника. Пайка только автоматами. |
| 0201 | 0603 | 0.6 x 0.3 | Современные мобильные устройства, компактные модули. Пайка только автоматами. |
| 0402 | 1005 | 1.0 x 0.5 | Планшеты, ноутбуки. Ручная пайка требует навыка и микроскопа. |
| 0603 | 1608 | 1.6 x 0.8 | Стандарт для большинства современной потребительской электроники. |
| 0805 | 2012 | 2.0 x 1.25 | Идеальный баланс для DIY-проектов. Относительно легко паяется вручную. |
| 1206 | 3216 | 3.2 x 1.6 | Промышленная электроника, блоки питания, удобны для новичков. |
| 1210 | 3225 | 3.2 x 2.5 | Силовые цепи с повышенными требованиями к мощности. |
| 2010 | 5025 | 5.0 x 2.5 | Схемы управления питанием. |
| 2512 | 6432 | 6.3 x 3.2 | Мощные токоизмерительные шунты и цепи питания. |
Как видно из таблицы, smd резисторы размеры имеют весьма разнообразные. Выбор конкретного корпуса при проектировании устройства — это всегда компромисс между плотностью монтажа на плате и мощностью, которую должен рассеять компонент в процессе работы.
Рассеиваемая мощность: от чего она зависит?
Каждый смд резистор при прохождении через него электрического тока выделяет тепло. Если количество выделяемого тепла превысит способность корпуса его рассеивать, резистор перегреется, изменит свой номинал или просто сгорит, разорвав цепь. Физика здесь проста: чем больше площадь поверхности (и, соответственно, размер корпуса), тем больше тепла деталь может безопасно отдать в окружающую среду и печатную плату.
Наш калькулятор smd резисторов автоматически выводит этот параметр. Например, выбрав размер 2512, вы увидите, что его номинальная рассеиваемая мощность составляет 1W.
Резисторы: 0805 мощность или 1206 мощность - частые вопросы в интернете
Рассмотрим два самых популярных среди разработчиков и радиолюбителей типоразмера:
- Резистор 0805 мощность: Резисторы в корпусе 0805 обычно имеют номинальную рассеиваемую мощность 0.125 Вт (или 1/8 Вт). Этого более чем достаточно для подтяжки логических уровней микроконтроллеров (pull-up/pull-down), сигнальных линий, светодиодной индикации и большинства маломощных цифровых цепей.
- Резистор 1206 мощность: Корпус 1206 крупнее, и его стандартная мощность составляет уже 0.25 Вт (1/4 Вт). Такие резисторы применяются в цепях, где протекают более высокие токи, например, в простых делителях напряжения для аналоговых датчиков, базовых цепях транзисторов или в качестве балластных резисторов.
Ниже представлена сводная таблица зависимости мощности от типоразмера резисторов:
| Типоразмер корпуса | Номинальная рассеиваемая мощность (Вт) |
|---|---|
| 0201 | 0.05 Вт (1/20 Вт) |
| 0402 | 0.063 Вт (1/16 Вт) |
| 0603 | 0.1 Вт (1/10 Вт) |
| 0805 | 0.125 Вт (1/8 Вт) |
| 1206 | 0.25 Вт (1/4 Вт) |
| 1210 | 0.5 Вт (1/2 Вт) |
| 2010 | 0.75 Вт (3/4 Вт) |
| 2512 | 1.0 Вт (1 Вт) |
Обратите внимание: Данные значения являются стандартными. Существуют специализированные серии толстопленочных или проволочных SMD резисторов, способных рассеивать большую мощность при тех же габаритах. Однако для базовых расчетов и ремонта следует ориентироваться на указанные выше стандартные значения.
Преимущества использования онлайн-калькулятора smd резисторов
При ремонте материнской платы или разработке собственного устройства время — самый ценный ресурс. Высчитывать множители в уме, вспоминать таблицу EIA-96 или держать под рукой распечатанные шпаргалки с размерами крайне неудобно.
Наш инструмент объединяет всё необходимое в простом и интуитивно понятном интерфейсе. Вам достаточно ввести код с корпуса компонента и выбрать его размер. Система мгновенно выдаст сопротивление, класс точности и рабочую мощность. Интерфейс доступен на множестве языков, включая английский, украинский, немецкий, испанский, французский, итальянский и русский, что делает его универсальным решением для специалистов со всего мира.
