Светодиод (LED) — это не лампа накаливания. Его нельзя просто взять и подключить напрямую к батарейке или блоку питания. Если не ограничить протекающий через него ток, полупроводниковый кристалл мгновенно перегреется и выйдет из строя. Именно поэтому в любой базовой схеме обязательно должен присутствовать пассивный элемент ограничивающий ток — резистор. В самом верху этой страницы мы разместили удобный виджет из матрицы, который сделает за вас весь расчёт резистора для светодиода, но для глубокого понимания процессов рекомендуем ознакомиться с теорией ниже.

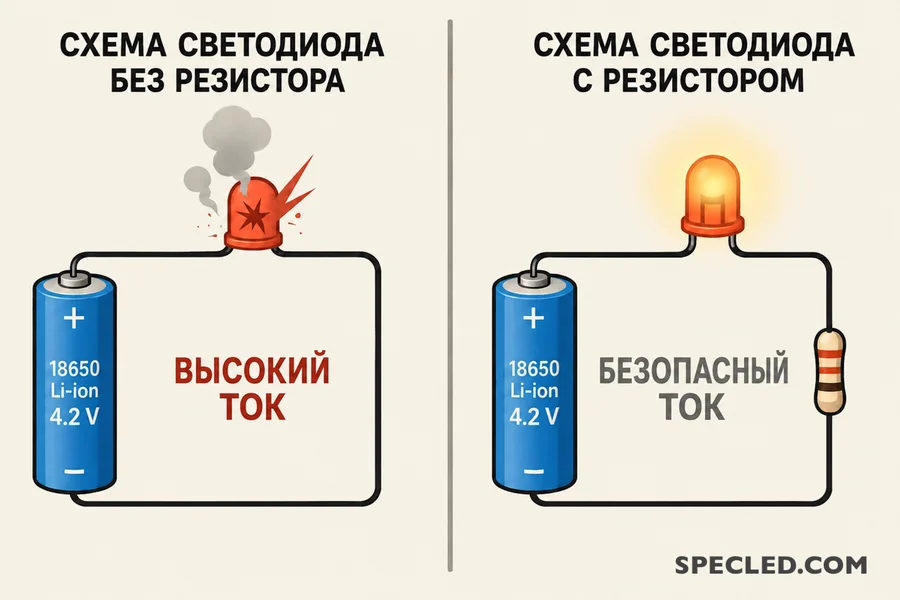

Зачем нужен токоограничивающий резистор для светодиода?
В отличие от классических источников света, светодиод питается током, а не напряжением. Главная проблема кроется в его нелинейной вольт-амперной характеристике (ВАХ). До определенного момента (порога открытия) светодиод ток не пропускает. Но как только напряжение источника питания превышает рабочее падение напряжения кристалла (обычно от 1.8В до 3.4В в зависимости от цвета), внутреннее сопротивление диода резко падает.
Если в цепи нет ограничителя, ток начнет стремиться к бесконечности. Это вызывает эффект теплового разгона (терморазгона), который сжигает кристалл за доли секунды. Чтобы этого не произошло, в электрическую цепь последовательно устанавливают токоограничивающий резистор для светодиода. Он выполняет роль «буфера»: забирает на себя излишек напряжения и строго задает рабочий ток, обеспечивая долгую и стабильную работу осветительного прибора.
Как работает наш калькулятор резистора для светодиода?
Калькулятор резистора для светодиода, расположенный в начале страницы, создавался как профессиональный инженерный инструмент. Он рассчитывает не просто сухую математическую модель, а выдает готовые данные для сборки реальной схемы. Вот его главные особенности:
- Подбор по стандарту E24: Калькулятор не предложит вам купить резистор на 137 Ом, которого не существует в нашей вселенной. Он автоматически округлит значение до ближайшего стандартного номинала из ряда E24 в большую сторону (в целях безопасности кристалла).
- Расчет рассеиваемой мощности: Инструмент сразу показывает, сколько ватт тепла будет выделяться на резисторе, и рекомендует минимальную мощность самой детали, чтобы резистор не грелся и не сгорел со временем.
- Оценка КПД: Виджет наглядно демонстрирует энергетическую эффективность вашей схемы. Чем больше напряжения падает на резисторе, тем больше энергии уходит в пустой нагрев воздуха.
Как сделать расчёт резистора для светодиода вручную? (Формула)
Если под рукой нет интернета (например, в гугле забанили) или вам нужно провести вычисления на бумаге, выполнить **расчёт резистора для светодиода** очень легко. Вся математика базируется на базовом законе Ома для участка цепи.
Академическая формула выглядит следующим образом:
R = (Vin - Vled) / I
Где:
- R — искомое сопротивление ограничивающего резистора в Омах (Ом).
- Vin — напряжение вашего источника питания (Вольт).
- Vled — прямое падение напряжения на самом светодиоде (Вольт). Зависит от цвета: для красных это около 2.0В, для синих и белых — около 3.0-3.3В.
- I — номинальный рабочий ток светодиода в Амперах. Обратите внимание: в даташитах ток указывается в миллиамперах (мА). Для формулы значение 20 мА необходимо записать как 0.02 А.
Практический пример: подбираем резистор для светодиода 12В
Рассмотрим самую популярную задачу в любительской практике. Допустим, вы хотите подключить стандартный белый сверхъяркий светодиод к бортовой сети автомобиля(?) или обычному блоку питания. Вам нужно правильно подобрать резистор для светодиода 12в.
Исходные данные из технической документации:
- Напряжение источника (Vin) = 12 В
- Падение напряжения белого светодиода (Vled) = 3.2 В
- Номинальный ток (I) = 20 мА (0.02 А)
Подставляем значения в формулу: R = (12 - 3.2) / 0.02 = 8.8 / 0.02 = 440 Ом.
Ближайший в стандартном ряду радиодеталей E24 номинал в большую сторону — 470 Ом. Именно его и нужно использовать при пайке.
Это был отличный пример частой ОШИБКИ новичков, потому что в бортовой сети легкового автомобиля или мопеда/мотоцикла напряжение всегда выше и равно полному напряжению заряда кислотного аккумулятора = 14.5V! Именно 14.5 Вольта нужно брать за исходное напряжение для легкового авто транспорта. Для тяжелой техники с бортовым напряжением 24 вольта за исходное напряжение нужно выбирать 26.5V.
Пример готового расчета резистора для индикаторного **светодиода с питанием от 12 Вольт** (на самом деле 14.5V) — 620 Ом, рекомендованная мощность 0.5Вт. Подходит для подключения одного белого, синего и зеленого светодиода, резистор ограничит ток через светодиод до 20мА.
Пример готового расчета резистора для индикаторного **светодиода с питанием от 24 Вольт** (на самом деле 26.5V) — 1.2 кОм (1200 Ом), рекомендованная мощность 1Вт. Подходит для подключения одного белого, синего и зеленого светодиода, резистор ограничит ток через светодиод до 20мА.
Правильный выбор токоограничивающего резистора для светодиодов гарантирует длительную и надежную работу LED. Для точного расчета резистора, конкретно для решения вашей задачи, используйте наш онлайн калькулятор расчета номинала резисторов для питания светодиодов. Важно вводить правильные исходные данные!
После расчета необходимого сопротивления вам может понадобиться калькулятор расшифровки цветовой маркировки резисторов↗. Так как именно маркировка с помощью цветных полос является мировым стандартом, а резисторы со старым советским буквенно-цифренным обозначением становятся большой редкостью.
Мощность резистора: почему сопротивление — это только половина дела?
Многие начинающие радиолюбители знают, как высчитать Омы, но забывают про Ватты. Если вы поставите в 12-вольтовую схему крошечный резистор мощностью 0.125 Вт, он быстро почернеет, задымится и перегорит. Конечно, в случае избыточной нагрузки. Электрическая мощность, которая выделяется на детали в виде тепла, считается по формуле:
P = ΔV × I
Где ΔV — это напряжение, которое «гасит» резистор (в нашем примере это 8.8 В).
Считаем тепловую нагрузку: P = 8.8 × 0.02 = 0.176 Вт.
Правило хорошего тона в электронике — оставлять запас прочности по мощности минимум в 1.5–2 раза. Для наших расчетных 0.176 Вт идеально подойдет резистор с рассеиваемой мощностью не менее 0.25 Вт (а лучше 0.5 Вт), чтобы он не работала на пределе своих температурных возможностей.
Очень часто для ограничения токов для индикаторных светодиодов, особенно в цифровой электронике, используют СМД резисторы, которые не только обеспечивают нормальную работу светодиода, но и защищают порт микроконтроллера (например, Ардуино Нано или ESP32) от теплового пробоя. При работе с контроллерами напряжения редко превышают 3.3V или 5V, поэтому проблемы с выбором рассеиваемой мощности на резисторе не возникает. А вот буквенно-цифровая маркировка SMD резисторов может ввести в заблуждение.
Для удобства мы создали калькулятор маркировки СМД резисторов↗, который может не только расшифровать маркировку резистора, но и показывает геометрические размеры смд резистора в мм, номинальную рассеиваемую мощность, показывает класс точности согласно маркировки, поддерживает буквенно-цифровую маркировку по стандарту EIA-96. Наш виджет это не просто калькулятор, это целый маленький справочник радиолюбителя.
Как лучше подключать светодиоды: последовательно или параллельно?
Если вам нужно подключить несколько светодиодов к одному источнику питания, существует два классических пути:
- Последовательное соединение (Рекомендуется): Идеальный вариант для источников 12В или 24В. Вы соединяете диоды в цепочку (плюс к минусу) и ставите всего один резистор на всю гирлянду. Напряжения диодов суммируются, КПД схемы резко возрастает, так как на резисторе падает минимум лишнего напряжения. Суммарное падение напряжения на всех светодиодах не должно превышать напряжение источника питания!
- Параллельное соединение: Если вы соединяете диоды параллельно, каждому светодиоду нужен свой индивидуальный резистор. Нежелательно, хоть и допустимо, ставить один общий мощный резистор на параллельную сборку! Из-за минимальных заводских погрешностей ВАХ один диод заберет на себя немного больше тока, чем другие.
Краткие выводы
Ограничение тока — это фундамент выживаемости LED-кристалла. Использование калькуляторов и точных математических расчетов гарантирует долгий срок службы вашего светодиода.
Если вы попытаетесь посчитать резистор для большого тока через светодиод, например 500мА с большой разницей между входным напряжением и напряжением падения на светодиодах, наш виджет моментально вернет вас из матрицы в реальный мир и покажет рекомендацию: используйте специальный светодиодный драйвер, резистор не является лучшим решением.
