У сучасній електроніці кольорове маркування резисторів залишається єдиним візуальним способом ідентифікації номіналу деталі, не враховуючи, звичайно, фізичного вимірювання за допомогою мультиметра. Потрібне точне кольорове маркування резисторів? Онлайн калькулятор на цій сторінці допоможе вам вирішити завдання за пару секунд, причому відразу у двох напрямках: від кольору до опору та від опору до кольорових кілець.
Як користуватися нашим калькулятором
Наш віджет — це потужний кольоровий калькулятор резисторів, який працює у двох режимах:
- Пошук номіналу: Використовуйте наш калькулятор резисторів за кольором, щоб визначити опір деталі. Просто виберіть кольори смуг у віджеті відповідно до їх розташування на корпусі, і ви отримаєте точне значення.
- Підбір маркування: Введіть потрібний опір у калькулятор резисторів, і система покаже, як має виглядати ваш елемент із кольоровими кільцями.
Наш калькулятор кольорового маркування резисторів підтримує як стандарт 4 смуг (серія E24), так і прецизійний 5 смуг (серія E96), що робить його незамінним під час розробки схем із високою точністю. Він спрощує завдання та економить час! Рекомендуємо зберегти в закладки.
Ви також можете скористатися нашим калькулятором для розрахунку ємності гасильного конденсатора↗ для створення найпростішого блока живлення або світлодіодного драйвера. Це особливо корисно в DIY-проєктах.
Як читати таблицю кольорового маркування резисторів
Для зручності роботи з компонентами ми підготували таблицю, на яку спирається алгоритм розрахунку:
| Колір | Значення (цифра) | Множник | Допуск (точність) |
|---|---|---|---|
| Чорний | 0 | 1 | - |
| Коричневий | 1 | 10 | ±1% |
| Червоний | 2 | 100 | ±2% |
| Помаранчевий | 3 | 1 000 | - |
| Жовтий | 4 | 10 000 | - |
| Зелений | 5 | 100 000 | ±0.5% |
| Золотий | - | 0.1 | ±5% |
| Срібний | - | 0.01 | ±10% |
Як користуватися таблицею:
- Визначте початок: Знайдіть смугу, розташовану ближче до краю корпусу. Це перша значуща цифра.
- Друга цифра: Наступна за нею смуга — це друга цифра номіналу.
- Третя цифра (тільки для 5 смуг): Якщо у вас прецизійний 5-смуговий резистор, третя смуга задає третю цифру.
- Множник: Передостання смуга вказує, на що потрібно помножити отримане число.
- Допуск: Сама остання смуга (часто має невеликий відступ від інших) показує клас точності (похибку).

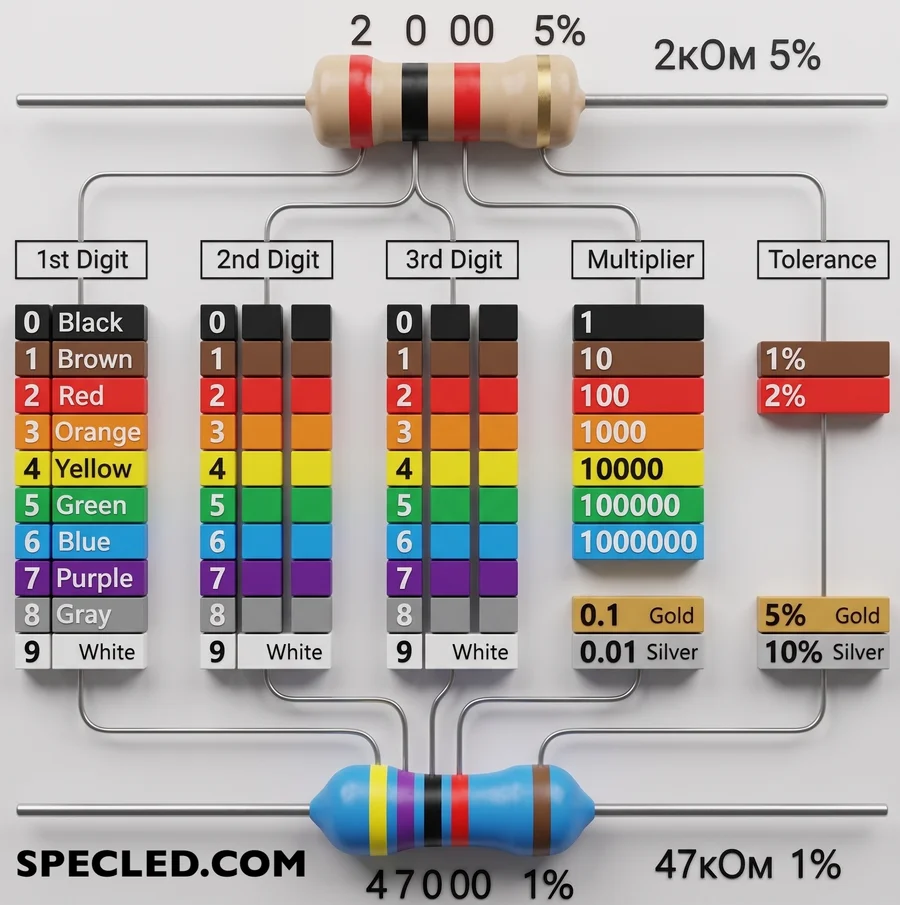

Приклад класичної таблиці "Кольорове маркування резисторів":
Резистори з нульовим опором («Нульовики» / Zero-ohm links)
Іноді на електронних платах можна зустріти компонент, чиє маркування резистора складається лише з однієї чорної смуги по центру. Це так звані «нульовики» або перемички з нульовим опором (zero-ohm links). По суті, це звичайний провідник, поміщений у стандартний циліндричний корпус. Навіщо це потрібно? Вся справа в роботизованому збиранні: автоматичним верстатам на заводах набагато простіше захопити та припаяти деталь у стандартному корпусі, ніж возитися зі звичайним дротом. Дізнатися такий резистор за кольором простіше простого — єдина чорна лінія завжди означає 0 Ом.
Як точно зрозуміти, з якого боку читати кільця?
Найчастіша проблема, з якою стикаються новачки — визначення початку читання. В ідеальному світі колірне маркування резисторів наноситься так, щоб остання смуга (допуск) розташовувалася з невеликим відступом від інших. Однак на практиці, особливо на недорогих компонентах, кільця часто надруковані криво або з абсолютно однаковим інтервалом. Як не помилитися, розшифровуючи такий резистор за кольором? Запам'ятайте надійне правило: золота та срібна смуги ніколи не можуть стояти на першому місці. Якщо з одного з країв ви бачите золото або срібло — це 100% кінець коду, і читати номінал потрібно строго з протилежного боку корпусу.
Чому маркування кольором краще за текст?
Історично використовувалося буквено-цифрове маркування, але воно мало головний мінус: текст часто виявлявся перегорнутим до плати або залитим лаком під час паяння. Ще гірше, якщо резистор згорав, чорнів і не підлягав перевірці навіть за допомогою мультиметра ("продзвонити" його було неможливо).
Сучасне кольорове маркування резистора — це кільцевий стандарт (EIA-RS-279). Фарба наноситься навколо всього циліндричного корпусу, тому номінал читається з будь-якого кута повороту деталі на платі, і майже в будь-якому стані. Це прискорює збірку та ремонт електроніки в рази. Часто досвідчені майстри тримають кольори в голові, але для тих, кому це не потрібно, ми створили зручний калькулятор.
Не забудьте оцінити наш віджет за допомогою системи рейтингу внизу, дякуємо!
Маркування SMD-резисторів
Хоча сучасна масова електроніка майже повністю перейшла на мініатюрні компоненти поверхневого монтажу (SMD), де замість кольорових кілець наносяться цифри (наприклад, маркування «103» означає 10 000 Ом), класичні вивідні резистори нікуди не зникнуть. Вони залишаються стандартом у DIY-проєктах, під час складання прототипів на макетних платах (наприклад, для Arduino), у високоякісній аудіотехніці та, звичайно ж, під час ремонту старої апаратури. Тому вміння швидко розшифровувати кольори маркування резисторів на 4 та 5 смуг — це базова навичка, яка відрізняє справжнього майстра.
