Елліпс МакАдама та SDCM: і навіщо світлодіодам потрібні біни

Світильник може точно відповідати своїй заявленій колірній температурі, але при цьому виглядати неправильно поруч із сусіднім. Показник, який передбачає це, — не CCT на коробці, а еліпс МакАдама (біннінг), що позначається як SDCM. На цій сторінці пояснюється, що таке «крок», чому допуск має форму еліпса, а не кола, і надається можливість знайти свій власний поріг візуального сприйняття за допомогою віджета.

Що таке крок МакАдама

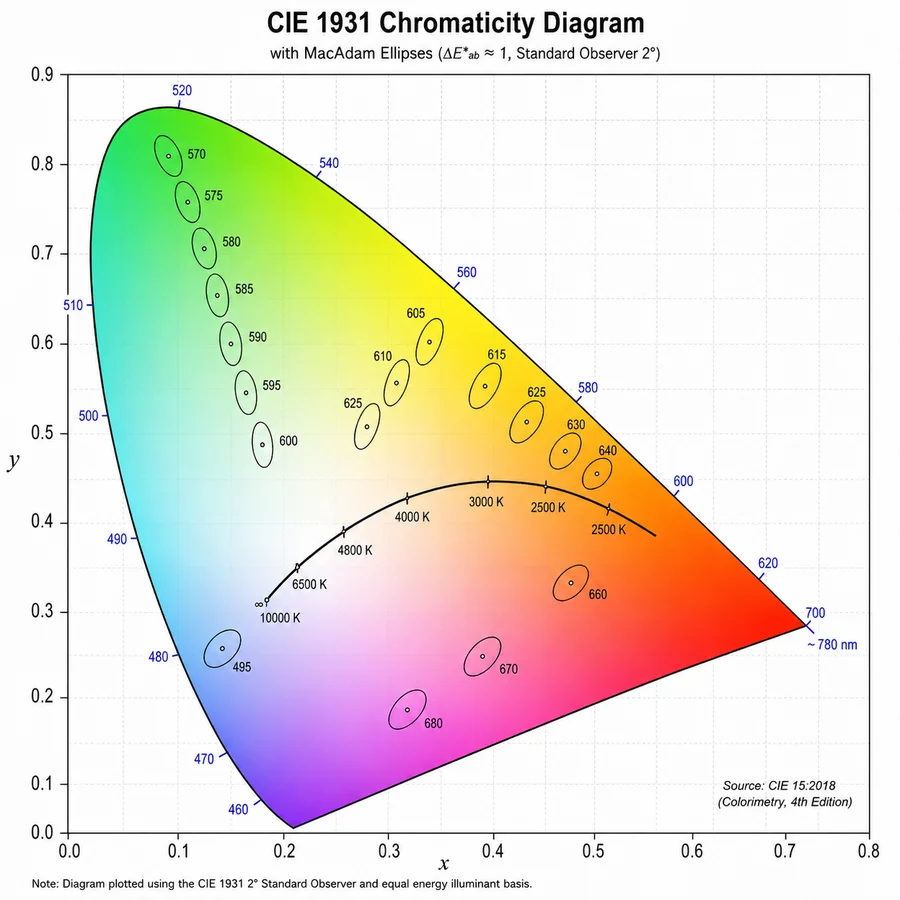

У 1940-х роках Девід МакАдам садовив спостерігачів перед розділеним колірним полем і просив їх налаштовувати одну половину доти, доки вона не збігатиметься з іншою. Потім він наносив на графік точки, де вони зупинялися. Розкид їхніх налаштувань не був колом — це був еліпс, розмір і нахил якого змінювалися залежно від того, в якій частині діаграми колірності (хроматичності) він працював.

Один крок МакАдама — це одне стандартне відхилення цього розкиду. Абревіатура SDCM розшифровується саме так: стандартне відхилення колірної відповідності (standard deviation of colour matching). Еліпс в один крок охоплює кольори, які середньостатистичний спостерігач не зможе надійно відрізнити від еталона в ідеальних умовах (розташованих впритул один до одного).

Якщо перевести це в цифри, шкала перестає бути абстрактною. При 3000 К зміщення на один крок від еталона означає колірну різницю приблизно ΔE2000 = 0.55. Два кроки дають близько 1.1 — що є класичним порогом, при якому різниця стає ледь помітною. Сім кроків (зовнішня межа стандарту ANSI) становлять близько 3.7 — таку різницю помітить абсолютно кожен.

Чому допуск — це еліпс, а не коло

Це те, що збиває з пантелику багатьох, але у цього є чітке пояснення: діаграма колірності не є перцептуально однорідною. Рівні фізичні відстані на ній не відповідають рівним візуальним відмінностям для людського ока.

Перевірте це в симуляторі вище. Візьміть еталон 3000 К і змістіться на фіксовану відстань 0.0056 у координатах колірності (однакова кількість міліметрів на графіку) у двох різних напрямках. Уздовж довгої осі еліпса це складе 2.00 кроки. По короткій осі — 4.09 кроку. Відстань на папері однакова, але колірний зсув для ока вдвічі більший.

Тому круглий допуск був би помилковим одразу у двох напрямках: занадто суворим там, де око прощає помилки, і занадто слабким там, де око прискіпливе. Еліпс — це форма, яка робить одну одиницю допуску однаково значущою, незалежно від напрямку зміщення.

Існує спосіб перевірити, чи дійсно це працює, використовуючи метрику, яка нічого не знає про МакАдама. CIE ΔE2000 — це незалежна модель сприйманої колірної різниці. Якщо еліпс виконує своє завдання, то зміщення на однакову кількість кроків у будь-якому напрямку має давати однаковий ΔE2000 — і це дійсно так:

Розтягнення два-до-одного в базових координатах схлопується майже до один-до-одного, як тільки враховується людське сприйняття. Саме тому еліпс має таку форму.

Чим еліпс НЕ є

Привабливе пояснення, що повторюється в багатьох статтях, говорить, що довга вісь еліпса МакАдама проходить уздовж лінії абсолютно чорного тіла (Planckian locus), тому око прощає дрейф у бік теплих або холодних відтінків, але жорстко карає за зміщення в зелений або рожевий. Це гарна історія, але вона хибна.

Порівняйте нахил еліпса з дотичною до планківського локусу в тій самій точці: вони розходяться на 41° при 2700 K, на 34° при 3000 K, і сходяться лише до 14° при 6500 K. Нахил еліпса МакАдама — це властивість колірного зору в даній точці діаграми, а не відображення кривої чорного тіла. Асиметрія між зеленим і теплим відтінком реальна, але вона походить від показника Duv, який є окремою величиною — див. нижче.

Класи біннінгу LED: що дають від 1 до 7 кроків

Виробники сортують продукцію за бінами і вказують еліпс, в який поміщається кожен бін. Ось що означають ці класи на комерційному ринку:

• 1 крок — лабораторний еталон. Ви майже ніколи не зустрінете його у продажу.
• 2 кроки — студії, музеї, елітний ритейл (будь-які місця, де колір сам по собі є продуктом).
• 3 кроки — стандартна позначка якісного світильника. "3 step MacAdam" у специфікації — це реальна перевага, за яку варто платити.
• 4 кроки — пристойний комерційний продукт.
• 5 кроків — світильники мас-маркету. При заливаючому (омиваючому) освітленні стін різниця буде помітною.
• 6 кроків — бюджетний продукт, різниця помітна навіть поруч.
• 7 кроків — зовнішня межа стандарту ANSI C78.377. Відмінності очевидні.

Два важливих попередження. По-перше, заява про біннінг стосується розкиду всередині однієї партії, а не точності: 3-кроковий бін може бути зміщений від номіналу, тому два 3-крокові продукти від різних виробників можуть не збігатися один з одним. По-друге, світлодіоди деградують з віком і температурою, і жорсткий бін на заводі нічого не говорить про те, де буде знаходитися світло через три роки.

Duv: чому зелений гірший за теплий

У колірності є два важливих напрямки, і люди реагують на них зовсім по-різному. Рух уздовж лінії чорного тіла робить світло теплішим або холоднішим — такий зсув більшість сприймає як природний. Відхилення від цієї лінії додає паразитний відтінок: зелений вище лінії, рожевий нижче. Duv — це відстань зі знаком від планківського локусу, і саме це число передбачає скарги клієнтів.

Еталонні точки це підтверджують. Теплі цілі ANSI лежать практично на самій лінії: 2700 К дає Duv −0.0004 (майже нуль). Холодні відтінки поступово зсуваються в бік денного світла: 4000 К до +0.0010, 5000 К до +0.0020 і 6500 К до +0.0032. Останній — це D65 (денний освітлювач), який навмисно знаходиться вище планківського локусу, а не на ньому.

Відтінок ±0.003 — це приблизно той поріг, де люди починають описувати світло як «трохи зеленувате» або «трохи рожевувате», не розуміючи чому. Наведіть курсор поперек короткої осі еліпса в симуляторі та спостерігайте, як Duv змінює знак — зразок зміщується таким чином, що сприймається як «неправильний», а не просто інший.

Колірність — це лише половина картини

Еліпс МакАдама добре відповідає лише на одне питання: чи однакового кольору ці два джерела світла? Він нічого не говорить про друге питання, яке не менш важливе: наскільки добре кожне з них передає кольори освітлюваних об'єктів?

Якщо ви хочете детальніше розібратися в питаннях колориметрії, рекомендуємо ознайомитися з нашою статтею, яка також містить інтерактивний навчальний віджет, що наочно пояснює суть прийнятих стандартів оцінювання індексу кольоропередачі: CRI та сучасний метод оцінювання індексу кольоропередачі TM-30^↗.

Два світлодіоди можуть потрапити точно в одну й ту саму точку діаграми колірності, але мати зовсім різні спектри. Один може бути синім кристалом з вузьким люмінофором і глибоким провалом у блакитній зоні; інший — з фіолетовим накачуванням (violet-pumped) і плавним, широким спектром. Ідентична колірність, ідентичний SDCM, але візуально різні відтінки шкіри та тканин.

Саме тому якість спектра є окремою специфікацією. Якщо ви хочете побачити, як взаємодіють форма спектра і колірність — у тому числі, як поводиться джерело, що імітує денне світло, — симулятор змішування спектрів SunLike^↗ дозволить вам побудувати спектр і побачити, куди він потрапляє на діаграмі і який Duv видає. Джерела, подібні до сонячного світла, є тут чудовим прикладом саме тому, що їхня головна перевага — форма кривої, а не координати. Жорсткий біннінг для них важливіший, а не навпаки: спектр, створений бути нейтральним, не прощає накладання паразитних відтінків.

Коли біннінг дійсно має значення

Не завжди це справді важливо. Платити за нього варто лише там, де різниця помітна.

Найважливіший фактор — не розмір зміщення, а те, чи видно два джерела одночасно. Різницю в три кроки легко помітити впритул, важко визначити на відстані і практично неможливо побачити на різних стінах або в різних кімнатах. Панель порівняння в симуляторі показує це наочно: тримайте зразки впритул — різниця очевидна, розсуньте їх — і вона зникає.

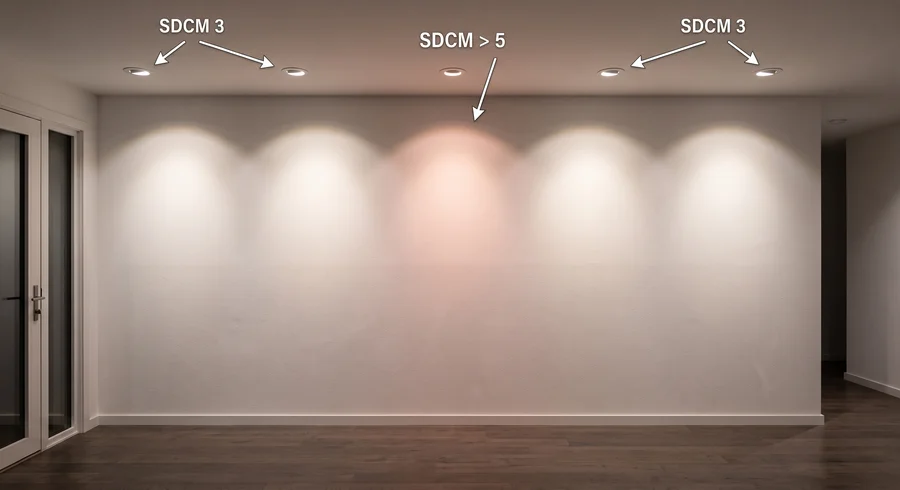

Звідси практичне правило. Витрачайте гроші на жорсткий біннінг там, де світильники ділять спільну поверхню — ряд даунлайтів над барною стійкою, підсвічування ніш (cove lighting), заливаюче освітлення стін, лінійні профілі в коридорі. Заощадьте там, де цього немає: розрізнені стельові світильники у великому відкритому просторі або освітлення в кімнатах, які ніхто не бачить одночасно.

Це вирішує схема розстановки, а отже, про біннінг потрібно замислюватися на тому ж етапі, що й про кількість світильників. Якщо ви розраховуєте, скільки приладів потрібно для приміщення, калькулятор освітленості за EN 12464-1^↗ допоможе врахучити люкси, рівномірність та засліпленість (UGR) — і створене планування відразу покаже, які світильники потраплять у поле зору один одного, і де жорсткий біннінг виправдає свою ціну.

Про що не розповість SDCM

Це метрика людського зору. Еліпси МакАдама створені на основі зіставлення кольорів спостерігачами. Вони не несуть інформації про інші властивості світла. Рослини реагують на фотони за довжиною хвилі, без прив'язки до того, як виглядає ця суміш для ока. Тому джерело для садівництва може знаходитися далеко за межами будь-якого розумного біна і при цьому бути ідеально підходящим.

Метрика нічого не говорить про кольоропередачу. Індекси Ra (CRI) та TM-30 — це окремі специфікації, і світильник може мати жорсткий біннінг, але жахливо передавати кольори.

Екран монітора не може передати реальність. Зразки в симуляторі конвертовані з координат колірності в sRGB. Це зберігає чесний відтінок, але патчі не узгоджені фотометрично, ваш дисплей не відкалібрований, а навколишній фон нічим не схожий на освітлену кімнату. Ставтеся до них як до ілюстрації розміру зміщення, а не як до еталону кольору.

Ваш особистий поріг не є універсальним. Тест із трьома картками в симуляторі вимірює ваш зір на конкретному екрані, при конкретному розмірі карток і тільки коли вони розташовані впритул. Розсуньте їх, і ваш поріг різко зросте. У цьому і полягає суть експерименту, а не його недолік.

Поширені запитання

Чи достатньо 3 кроків МакАдама? Для більшості комерційних і житлових проектів — так, за умови, що всі світильники взяті з одного біна (партії). Там, де колір є частиною продукту (музеї, бутики), або де світильники світять на одну спільну поверхню, має сенс доплатити за 2 кроки.

Чому два продукти з маркуванням "3 кроки" можуть відрізнятися? Тому що бін описує розкид навколо центру, а не саму центральну точку. Два виробники можуть витримувати 3 кроки навколо трохи різних номінальних точок, і відстань між цими центрами додається до розкиду всередині кожного з них.

SDCM і кроки МакАдама — це одне й те саме? Так. SDCM розшифровується як standard deviation of colour matching; один SDCM — це один крок МакАдама. У специфікаціях ці терміни використовуються як синоніми.

Чи є емпіричне правило для Duv? Тримайте його в межах ±0.003, і мало хто скаржитиметься. За межами цього порогу відхід у зелений колір викликає скарги швидше, ніж відхід у рожевий.

Чи змінюється біннінг з часом служби світильника? Так. Заводський бін описує стан нового приладу. Збереження колірності протягом терміну служби (Chromaticity maintenance over life) — це окремий показник, який вказують кращі виробники і тихо замовчують інші.
