Ласкаво просимо до безжального світу колориметрії під сонцем SunLike LED від Seoul Semiconductor.
Проблема в тому, що змішування світлодіодів (CCT-міксування) — це не просто складання двох цифр. Ви не можете взяти діод на 2700K, додати до нього діод на 6500K, поділити на два і сподіватися отримати еталонні 4600K. Фізика світла працює інакше. Саме для того, щоб перестати ворожити на кавовій гущі та не зливати бюджет і час на невдалі прототипи, ми створили SunLike LED Spectrum Mixer (калькулятор-віджет від SpecLED).
Давайте розберемося, чому змішувати світлодіоди "приблизно так буде добре" — погана ідея, і як наш віджет допомагає світлотехнікам, гроверам та фанатам якісного освітлення з рівним сонячним спектром. Для наочної симуляції спектра світла ви також можете скористатися нашим симулятором спектра фітолампи↗ і наочно побачити, як зміна співвідношення світлодіодів впливає на реальний спектр.
Чому змішувати світлодіоди з різними температурами світіння — це лотерея?
У колах досвідчених «ліхтарників» (flashaholics) та DIY-інженерів є негласне правило: ніколи не довіряй цифрам колірної температури, не зважаючи на тінт (відтінок). Дві різні матриці з однаковим показником CCT (Correlated Color Temperature) можуть світити абсолютно по-різному. І виною тому два параметри, про які маркетологи масмаркету воліють мовчати. Інакше, якщо розібратися, ринок світлотехніки виглядає вельми сумно.
Проблема зміщення кольору з локусу Планка (Duv)
Згадайте графік кольоровості CIE 1931 (всі згадали?). Наводжу графік нижче.
Через нього проходить вигнута крива — Локус чорного тіла (BBL, Black Body Locus). Це еталон. Саме по цій дузі змінюється колір сонячного світла протягом дня.
Duv (позначається також як Duv або Δuv) — це найкоротша відстань на графіку колірного простору CIE 1960 (uv) від виміряної точки кольоровості джерела світла до Локусу абсолютно чорного тіла (Planckian locus).
Параметр Duv (Delta u, v) показує, наскільки світло вашого діода відхиляється від цієї ідеальної кривої.
- Якщо Duv позитивний, точка йде вгору від дуги — світло починає огидно «зеленити».
- Якщо Duv негативний, точка провалюється під криву — світло звалюється в мадженту (пурпурно-рожевий тінт).
Коли ви берете два світлодіоди з ідеальним Duv = 0 (тобто такі, що лежать точно на кривій Планка) і змішуєте їх, підсумкова точка кольоровості йде не по дузі. Вона йде по прямій лінії (хорді), що з'єднує ці два діоди на графіку. А пряма лінія між двома точками на дузі завжди проходить під нею!
Підсумок: будь-яке CCT-міксування неминуче обвалює ваш підсумковий Duv у мінусові значення. Іноді легкий відхід у мадженту робить світло більш «хрустким» (crisp white), але якщо переборщити (наприклад, змішати 2700K і 6500K у рівних частках), ви отримаєте світло, під яким шкіра людей виглядатиме як при сильному сонячному опіку. Добре для тих, хто продає м'ясо — загалом, старий маркетинговий трюк, який можна побачити майже в будь-якому магазині.
Кроки МакАдама (MacAdam ellipses)
Навіть в одній партії діодів з одного заводу є розкид за відтінком. Виробники сортують їх за так званими еліпсами (або кроками) МакАдама. 3 кроки (3 SDCM) — це преміум, різницю око майже не бачить. 5-7 кроків — це лотерея з AliExpress.
Змішуючи діоди без попереднього розрахунку, ви ризикуєте вилетіти не просто за межі 3-го кроку МакАдама для цільової температури, а й взагалі отримати світло, яке не вписується в жодні стандарти комфортного освітлення.
Суть проблеми полягає в тому, що два однакових поруч встановлених світильники з однаковою температурою світіння можуть давати помітно різний відтінок, тому що відрізняються на 5+ кроків. У деяких випадках це може візуально розділяти простір, спотворювати кольори та виглядати неприродно!
Огляд функціоналу SunLike LED Spectrum Mixer
Віджет, доступний на сайті SPECLED.COM — це інструмент, який допомагає економити час і розібратися в теорії світла швидко та доступно! Віджет побудований з використанням світлових моделей Seoul Semiconductor SunLike (форм-фактор 3030). Наш віджет не просто калькулятор, це повноцінний симулятор спектра, що працює прямо в браузері.
Давайте розберемо його головні фічі.
Режим ручного змішування (Manual mix)
У цьому режимі ви макетуєте без паяльника. У вас є «інгредієнти» — діоди SunLike трьох базових температур (3000К, 4000К, 5000К) і чотирьох додаткових температур (від теплих лампових 2700K до холодних 6500K). Ви задаєте пропорції (наприклад, 2 діоди 3000K і 1 діод 5000K), а калькулятор у реальному часі відмальовує:
- Підсумковий графік спектра (SPD - Spectral Power Distribution): Ви відразу бачите підсумковий спектр, чи немає неприємних піків або провалів.
- Точку на графіку CIE 1931: Наочно видно, куди «поїхала» кольоровість щодо локусу Планка.
- Точні цифри: Підсумкову колірну температуру (CCT) і те саме значення Duv.
Більше не потрібно макетувати, можна наочно моделювати!
Функція підбору оптимального міксу (Find best mix) — кілер-фіча
Потужна функція віджета. Припустимо, потрібне ідеальне світло для робочого кабінету з температурою рівно 4200K.
Замість того, щоб рухати повзунки в ручному режимі, намагаючись підібрати пропорції, ви перемикаєтеся у вкладку «Find best mix». Задаєте цільову CCT (4200K), натискаєте кнопку, і алгоритм сам перебирає всі можливі комбінації діодів SunLike. Він видасть вам ідеальний рецепт (наприклад, 4 діоди 4000K + 1 діод 5000K), який забезпечить потрібну температуру з мінімально можливим відхиленням Duv. Це чиста математика, що економить дні інженерної роботи. Важливо розуміти, що режим Find best mix працює за двома світлодіодами, результат — це завжди співвідношення світлодіодів двох різних температур світіння з семи закладених моделей!
Як світлодіоди Seoul Semiconductor серії SunLike змінили правила гри
Seoul Semiconductor спільно з Toshiba були першими! Вони створили технологію TRI-R (Tri-R Radiation / Ray) — комбінацію трьох принципів відтворення природного світла. Технологія TRI-R дозволила отримати спектр світла, що випромінюється світлодіодом, максимально лінійним і близьким за формою до спектра сонячного світла з індексом передачі кольору CRI ~98.
Саме тому наш симулятор спектрів заточений під світлодіоди серії SunLike. Оскільки ці світлодіоди мають еталонний спектр на ринку LED. Через 8 років спектр світлодіодів SunLike залишається еталонним на ринку, незважаючи на те, що за цей час з'явилися конкуренти від Nichia Optisolis, Osram Quantum Dots, Bridgelux Thrive, Luminus PerfectWhite. Більш детальну інформацію про технологію SunLike та застосування сонячного спектру для освітлення рослин можна отримати з нашої статті: світлодіоди SunLike, технологія TRI-R та застосування світлодіодів SunLike для освітлення рослин↗.

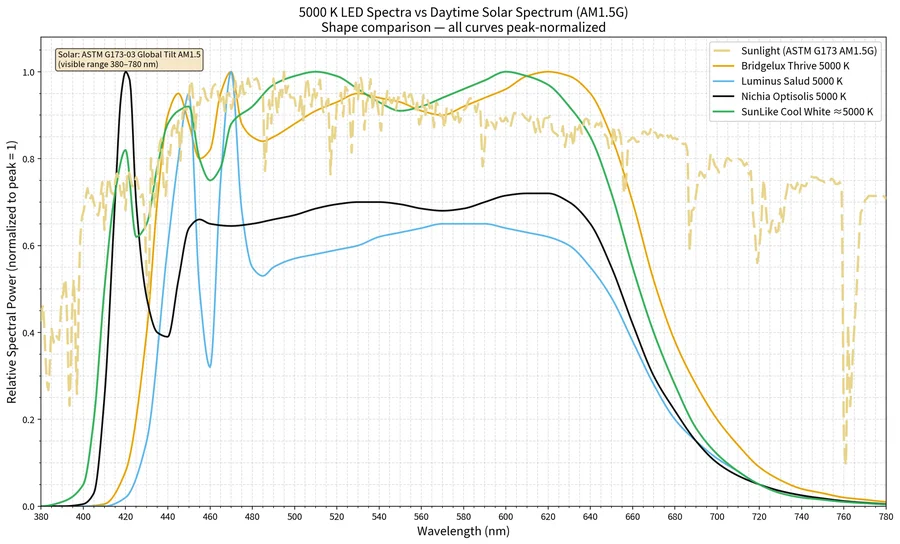

На зображенні виведені спектри чотирьох типів серій світлодіодів з високим індексом кольору та лінійним спектром від різних виробників, а також спектр сонця, для порівняння. За спектрограмою можна легко помітити, що спектр світлодіодів SunLike є найширшим і найбільш лінійним.
Індекси CRI, TM-30 та відсутність «синього піка»
Звичайні білі світлодіоди влаштовані просто: це синій кристал, залитий жовтим люмінофором. Через це на графіку їхнього спектра завжди стирчить гігантський «синій пік» (у зоні 450 нм), а слідом іде глибокий провал у ціановому діапазоні (480 нм). Від такого світла втомлюються очі, воно збиває циркадні ритми (пригнічує мелатонін), особливо холодне світіння, а кольори під ним виглядають спотворено.
Технологія SunLike від Seoul Semiconductor і Toshiba Materials використовує принципово інший підхід: фіолетовий кристал (Tri-R) збуджує складний трикомпонентний люмінофор. Результат? Спектр практично ідентичний сонячному. Немає синього піка, немає ціанового провалу. Індекс передачі кольору CRI перевалює за 97, а сучасні метрики TM-30-15 (Rf і Rg) показують ідеальну насиченість і точність відтінків.
TM-30-15 — це сучасна методика оцінки якості передачі кольору джерел світла, розроблена Світлотехнічним товариством Північної Америки (IES).
Вважаю, що змішувати преміальні світлодіоди навмання — це якийсь бандитизм проти фізики. Віджет від SpecLED використовує точні спектрофотометричні дані саме SunLike кристалів.
Практичний кейс: Збираємо світло на SunLike для робочого місця
Уявіть, що ви блогер, і вам потрібна кастомна панель для роботи. Ви хочете підбадьорливі 4200K, але з ідеальною передачею скінтонів (кольору шкіри) для стрімів у YouTube або зйомки відео.
Сценарій частої помилки: ви берете попсу: стрічку на 2700K і стрічку на 6500K. Вмикаєте їх 50/50. Світло виходить начебто близько 4000K, але обличчя людей виглядають так, ніби вони тиждень не спали. Чому? Тому що пряма лінія між 2700K і 6500K на графіку сильно провисає під криву Планка. Duv відлітає в жорсткий мінус (-0.008 або нижче).
Правильна логіка вибору: Ви заходите в калькулятор, обираєте «Find best mix» і ставите таргет 4200K. Інструмент розуміє, що змішувати крайні значення не можна. Він пропонує вам базу: мікс 3500K і 5000K у співвідношенні 7:8 для вирівнювання спектральної кривої. У результаті ви отримуєте світло з Duv = -0.0001 (легкий, дуже приємний для ока контрастний білий) і найрівнішим спектром. Ви замовляєте потрібні компоненти, друковану плату й отримуєте світло студійного рівня!
Підсумки:
Епоха, коли світлодіоди підбирали, світячи ними на шматок білого паперу, давно минула. Сучасна колориметрія не терпить приблизності. Якщо ви інвестуєте гроші в преміальні компоненти рівня Seoul Semiconductor, використовуйте відповідні інженерні інструменти.
SunLike LED Spectrum Mixer — це вузькоспеціалізований, але потужний віджет. Він бере на себе найнуднішу частину роботи — математичний розрахунок змішування спектральних густин випромінювання. Він захищає вас від помилок із кроками МакАдама і не дає вашому світлу скотитися в хворобливу зелень або неонову мадженту. Збережіть цей калькулятор у закладки — якщо ви працюєте з якісним світлом, він заощадить вам час і гроші.
