Як підібрати драйвер для світлодіодів: докладний посібник та розрахунок блока живлення

Проєктування надійної світлодіодної системи освітлення, наприклад: фітолампа для теплиці, акваріумне світло, потужний вуличний прожектор або дизайнерська люстра — починається з вибору світлодіодів та світлодіодного драйвера за заданими критеріями. Світлодіод (LED) є напівпровідниковим приладом з нелінійною вольт-амперною характеристикою. Це означає, що навіть найменша зміна напруги може призвести до лавиноподібного зростання струму, перегріву і деградації кристала, і як наслідок, виходу світильника з ладу.

Саме тому звичайні блоки живлення (з постійною напругою 12В або 24В тощо) не підходять для потужних LED-матриць та COB-модулів. Світлодіодам потрібні спеціалізовані джерела стабільного струму — LED-драйвери (Constant Current, CC).

Основи: чому важливий правильний розрахунок блоку живлення для світлодіодів?

Зі свого досвіду знаю, що часта помилка новачків при збірці світильників — плутанина між джерелами напруги (Constant Voltage, CV) та джерелами струму (Constant Current, CC).

Якщо ви використовуєте звичайну світлодіодну стрічку, на ній вже встановлені струмообмежувальні резистори. Для неї потрібен звичайний блок живлення на 12В або 24В. У цьому випадку розрахунок блоку живлення для світлодіодів зводиться до простого підсумовування потужності всіх відрізків стрічки плюс закладання запасу міцності в 15-20%.

Однак, якщо ви працюєте з потужними світлодіодами (наприклад, 1W, 3W, 5W) або матрицями (COB), резисторів на них немає. Важливо відзначити, що живлення світлодіодів через струмообмежувальні резистори — це найпростіший і найдешевший спосіб, але такий метод сильно втрачає в ККД, оскільки велика частина енергії йде в тепло через резистори. Світлодіоди мають одну особливість — при нагріванні кристала його внутрішній опір падає. Якщо подати на нього фіксовану напругу, зі зростанням температури струм почне безконтрольно зростати. Цей процес називається «тепловий розгін» (Thermal Runaway).

Щоб цього не сталося, використовується LED-драйвер. Він безперервно вимірює струм у колі й автоматично підлаштовує (знижує або підвищує) вихідну напругу, щоб утримувати струм на суворо заданому рівні — наприклад, рівно на 700 мА. Таким чином, драйвер захищає діоди від перегріву і забезпечує їхній заявлений термін служби у 50 000 годин.

Як підібрати драйвер для світлодіодів: покроковий інженерний алгоритм

Підбір джерела струму — це математична задача, що вимагає знання характеристик вашого світлодіодного кола. Давайте розберемо цей процес крок за кроком.

Крок 1: Визначення робочого струму (I, мА)

Спочатку потрібно вибрати робочий струм. Подивіться даташит (технічний паспорт) ваших світлодіодів. Зазвичай виробник вказує номінальний (Test Current) та максимальний (Absolute Maximum) струм.

• Приклад: Для популярних світлодіодів для рослин номінальний струм може бути 350 мА або 700 мА, а максимальний — 1000 мА (1А) або навіть 2000 мА (2А).
• Рекомендація: Для підвищення ефективності (мкмоль/Дж або лм/Вт) і зниження нагріву інженери часто "недовантажують" діоди, подаючи на них струм трохи нижче номінального.

Крок 2: Розрахунок падіння напруги кола (Vf, В)

Світлодіоди у світильниках найчастіше з'єднуються послідовно (Series connection) або послідовно-паралельними групами. При такому з'єднанні струм у колі залишається незмінним (тим самим, який видає драйвер), а падіння напруги на кожному діоді одного послідовного кола підсумовується. Якщо у вас у послідовному колі 10 світлодіодів, і падіння напруги (Forward Voltage, Vf) на кожному становить 3.0 В, то загальна напруга кола складе: 10 шт * 3.0 В = 30 Вольт. При цьому кількість однакових паралельно підключених кіл на сумарну напругу не впливає.

Важливо враховувати температурний коефіцієнт. При нагріванні Vf світлодіода трохи падає (приблизно на 2-4 мВ на кожен градус). Тому драйвер повинен мати вікно вихідної напруги, в яке ваше коло буде потрапляти при будь-яких температурах (від холодного старту до повного прогріву). Наприклад, драйвер може мати вихідну напругу в межах 20-32 вольта для нашого прикладу, цього буде достатньо.

Крок 3: Обчислення підсумкової потужності (P, Вт)

Знаючи струм і загальну напругу, ми можемо розрахувати електричну потужність, яку коло буде споживати. Формула класична: P = I * V. Для нашого прикладу (струм 700 мА = 0.7 А, напруга 30 В): P = 0.7 А * 30 В = 21 Вт.

Швидкий розрахунок драйвера для світлодіодів за допомогою онлайн-віджета

Щоб не рахувати всі ці параметри вручну і не звіряти їх із сотнями PDF-даташитів від виробників блоків живлення, ми розробили спеціальний калькулятор. Ви просто вводите бажаний струм (наприклад, 1050 мА) і напругу вашого кола (наприклад, 36 В). Алгоритм автоматично обчислить потужність і відфільтрує базу з понад 170 промислових драйверів, показавши тільки ті, чиє «вікно напруги» та максимальна потужність ідеально підходять під вашу задачу.
Або ви можете скористатися другим режимом, у випадку, коли хочете на своєму світильнику замінити дешевий рідний драйвер на якісний без пульсацій, можна ввести вихідні параметри з драйвера, який у вас є, і побачити список відповідних моделей драйверів. Це теж досить часто задаване питання.

Типи управління: вибираємо протокол дімування

Сучасне світло має бути розумним. Дімування (управління яскравістю) дозволяє не тільки економити електроенергію, а й створювати правильні сценарії освітлення. При пошуку джерела струму вам зустрінуться кілька основних стандартів:

1. Без дімування (Non-dimmable): Найпростіші та найнадійніші джерела струму. Вони просто видають заданий струм при подачі 220В. Відмінно підходять для вуличного світла, простих вивісок або базового домашнього освітлення.
2. Аналогове дімування (1-10V / 3-in-1): Класичний стандарт. Драйвер має два додаткових дроти. Змінюючи напругу на цих дротах від 1 до 10 Вольт, ви змінюєте яскравість від 10% до 100%. Компанія Mean Well часто використовує технологію "3-in-1", яка дозволяє дімувати драйвер трьома способами: сигналом 1-10V, ШІМ-сигналом (PWM) або звичайним потенціометром (резистором) на 100 кОм.
3. DALI-2: Цифровий професійний стандарт (Digital Addressable Lighting Interface). Кожен драйвер має свій цифровий адреса у мережі. Це дозволяє управляти світильниками індивідуально по двох дротах, навіть якщо вони висять на одній лінії 220В. Стандарт DALI-2 забезпечує двосторонній зв'язок: драйвер може повідомити контролеру про несправність світлодіода або про перегрів.
4. Casambi (Bluetooth Wireless): Сучасний тренд на бездротове управління. Драйвери з підтримкою Casambi (або аналогічних протоколів на кшталт базового Bluetooth Mesh) створюють бездротову мережу, що самоорганізується. Для управління потрібен тільки смартфон. Це ідеально для проєктів, де немає можливості прокладати додаткові кабелі управління. Зокрема, це хороша технологія для квартир.

Каталог брендів і серій: що всередині нашої бази?

Точність і надійність вашої системи залежить від якості компонентів. В базу нашого калькулятора завантажені докладні параметри 175 перевірених моделей індустріальних стандартів від чотирьох провідних світових виробників: Mean Well, Helvar, Tridonic та Lifud. Давайте детально розглянемо специфіку кожної серії, щоб ви розуміли, який саме драйвер рекомендує вам віджет.

Драйвери Mean Well (Тайвань)

Безумовний лідер світового ринку джерел живлення. Вони славляться своєю надійністю (MTBF часто перевищує сотні тисяч годин) і величезним асортиментом. У нашій базі представлені 77 моделей з чотирьох найпопулярніших серій.

• Серія APC (Plastic Case, IP42): Ультракомпактні джерела струму в пластиковому корпусі. Призначені для внутрішнього використання (IP42). Відрізняються низькою ціною і надійністю. Не підтримують дімування. Ідеальні для невеликих інтер'єрних світильників, меблевого підсвічування. Потужність від 8 до 35 Вт (моделі APC-8, APC-12, APC-16, APC-25, APC-35).
• Серія LPC (Plastic Case, IP67): Відмінний вибір для вологих приміщень або зовнішнього застосування. Повністю залиті компаундом (IP67), захищені від пилу і води. Це «робочі конячки» для архітектурного підсвічування і лайтбоксів. Без дімування. У базі моделі від 20 до 150 Вт (LPC-20, LPC-35, LPC-60, LPC-100, LPC-150).
• Серія XLG (Metal Case, IP67, Constant Power Mode): Інноваційна серія в компактному металевому корпусі. Головна особливість XLG — режим постійної потужності. Це означає, що один і той самий драйвер може віддавати повну потужність у широкому діапазоні струмів і напруг (досить просто підкрутити вбудований потенціометр). У нашій базі знаходяться модифікації «AB» (наприклад, XLG-150-H-AB), що означає наявність вбудованого регулювання струму та підтримки дімування 3-в-1. Якщо вам потрібні драйвери серії XLG без підтримки дімування, вибирайте модель з абревіатурою "А" в кінці.
• Серія HLG (Premium Metal Case, IP67): Преміальна лінійка, легенда у світі фітосвітла та промислових світильників. Суцільнометалевий корпус, найвищий ККД (до 95%), здатність працювати при екстремальних температурах (від -40°C до +90°C на корпусі) і гарантія 7 років. Моделі в базі охоплюють потужність від 60 Вт до вражаючих 600 Вт (HLG-60H-C, HLG-320H, HLG-600H).

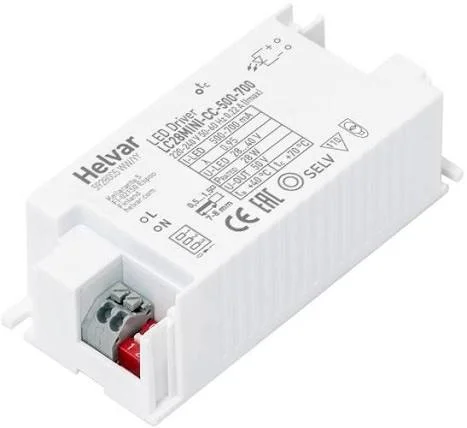

Драйвери Helvar (Фінляндія)

Скандинавський бренд, один з піонерів цифрового управління світлом. Їхня специфіка — інтер'єрне, комерційне та офісне освітлення найвищої якості. Повна відсутність пульсацій. У нашій базі завантажено 86 моделей цього бренду (IP20), які діляться на три форм-фактори:

• Серія LL (Linear / Long): Драйвери у довгих і вузьких металевих корпусах, розроблені спеціально для установки в алюмінієві профілі лінійних світильників.
  • Моделі з індексом -CC- (Constant Current) — базові недімовані варіанти, струм у яких задається резистором. Деякі нові моделі (наприклад, LL50SE-CC-350-1400-NFC) підтримують програмування струму через NFC зі смартфона.
  • Моделі з індексом -DA- або -FD- — це інтелектуальні DALI/DALI-2 драйвери. Вони ідеальні для інтеграції в системи розумного будинку (KNX) або комерційні системи диспетчеризації будівель (BMS).
• Серія LC та LL Compact (Compact): Драйвери у квадратних або прямокутних «компактних» корпусах. Підходять для вбудованих стельових світильників (Downlights), трекових прожекторів і підвісних ламп, де довжина корпуса критична.
  • У цю ж групу входять моделі Active+ — це інтелектуальні драйвери з вбудованим автономним сенсором, які самі регулюють світло залежно від присутності людей і денного світла, не вимагаючи зовнішнього програмування.
• Серія LC MINI: Ультракомпактні рішення (Tiny/Mini) для дизайнерських світильників із вкрай обмеженим простором усередині корпусу. Моделі потужністю від 12 до 43 Вт, як звичайні, так і з підтримкою протоколу DALI.

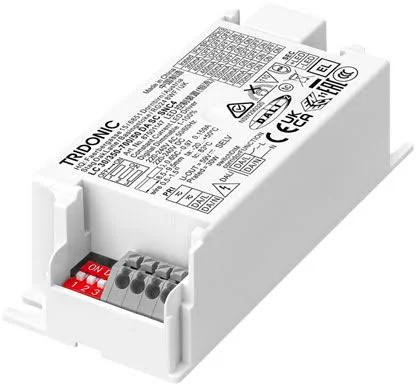

Драйвери Tridonic (Австрія)

Європейський гігант, відомий своїми інноваціями та суворим дотриманням стандартів якості світла (відсутність пульсацій, глибоке дімування до 1%). У базі представлені 6 обраних преміальних моделей серії LC:

• Серія LC flexC: Надійні недімовані драйвери для комерційного застосування (наприклад, LC 75/500-1400/54 flexC). Струм вибирається установкою спеціального резистора (I-SELECT 2 plug).
• Серія LC D4i: Драйвери останнього покоління з підтримкою цифрового стандарту DALI-2 D4i (наприклад, LC 58/750-1400/54 D4i). Цей стандарт дозволяє драйверу збирати й передавати в мережу дані про енергоспоживання, температуру та напрацювання годин (Data analytics).
• Серія LC bDW (basicDIM Wireless): Драйвери із вбудованим чіпом Bluetooth (протокол Casambi). Дозволяють створювати бездротові mesh-мережі (моделі 17W і 38W bDW).

Драйвери Lifud (Китай)

Один із найтехнологічніших китайських брендів, що швидко зростає та пропонує відмінне співвідношення ціни та якості. Їхня продукція масово використовується в комерційному освітленні по всьому світу.

• Серія LF-GIF / LF-BCT (IP20): Компактні драйвери для інтер'єрних світильників (даунлайтів, панелей). Модель LF-BCT013B має на борту бездротовий модуль Casambi.
• Серія LF-FHB (IP65): Спеціалізовані джерела живлення круглої форми для промислових підвісних світильників (High Bay / «Дзвін»). Оснащені потужним захистом від стрибків напруги (Surge protection), дімуванням 3-в-1 та захистом IP65. Ідеально підходять для складів, цехів та спортивних арен (моделі на 100W, 150W, 200W).

Підсумки

Збірка якісного LED-світильника не терпить approximate (приблизних) обчислень. Занадто висока напруга холостого ходу спалить діоди, занадто низька — не дозволить їм загорітися, а неправильно підібраний струм призведе до неправильної роботи світлодіодного освітлювального приладу або швидкої деградації люмінофора і падіння світлового потоку.

Розрахунок блоку живлення для світлодіодів — це завжди пошук балансу між напругою вашого кола і паспортними вікнами (діапазонами) джерела струму. Використовуючи наш калькулятор і вибираючи продукцію перевірених брендів (Mean Well, Helvar, Tridonic, Lifud), ви гарантуєте своїй системі освітлення довгі роки безперебійної та ефективної роботи.

Ідеальне навантаження на світлодіодний драйвер повинно бути в межах 80-95% від заявленої максимальної потужності.
