Збірка власного світлодіодного світильника — чудовий спосіб оптимізувати освітлення рослин під свої завдання. Але як тільки справа доходить до живлення світлодіодів, багато майстрів-початківців (DIY-майстрів) роблять критичну помилку, яка призводить до згоряння компонентів або інших проблем. У цій статті я розповім, як правильно підібрати світлодіодний драйвер без складних формул, використовуючи просту математику та наш інтерактивний калькулятор.

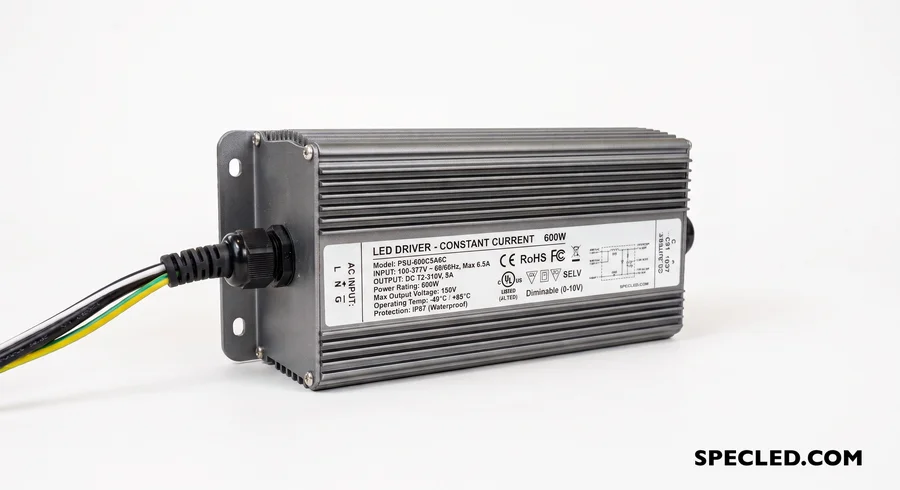

Світлодіодний драйвер постійного струму (CC) — це спеціалізований електронний блок, що працює в режимі стабілізації струму. Він підтримує заданий струм за рахунок керування вихідною напругою по ланцюгу зворотного зв'язку в межах певного діапазону, який, у свою чергу, залежить від моделі та потужності драйвера.
Головне помилкове уявлення: «Мені потрібен драйвер за потужністю»
Найчастіша помилка звучить так: «Якщо в мене 10 світлодіодів по 5 Ват (разом 50 Ват), отже, мені потрібен просто драйвер на 50Вт».
Якщо ви підете в магазин і купите перший-ліпший драйвер із написом «50W», ви ризикуєте або не запалити світлодіоди взагалі, або моментально їх спалити. Драйвер обирається не за загальною потужністю, а за робочим струмом та діапазоном вихідної напруги.
Пам'ятай! Драйвер для світлодіодів — це не блок живлення!
Що потрібно знати до розрахунку (Вихідні дані)
Щоб підібрати джерело живлення (Driver) для послідовного ланцюга потужних світлодіодів, нам потрібно знати дві речі:
- Номінальний струм (I): Для режиму 1Вт він зазвичай становить 300–350 мА, для 3Вт — 600–700 мА, для 5Вт — 1000–1050 мА.
- Падіння напруги на кристалі світлодіода (Vf): Цей параметр залежить від кольору світіння світлодіода.
Довідник падіння напруги (Vf) при 350 мА:
- Білі, сині, зелені, УФ: в середньому 3.1–3.4 Вольта.
- Червоні, жовті, дальній червоний: в середньому 2.0–2.4 Вольта.
*При підвищенні струму до 700 мА напруга на кристалі зростає приблизно на 0.2V. Це сильно залежить від якості світлодіода: китайські "ноу-нейм" червоні світлодіоди можуть поглинати до 2.5 вольт при струмі 600-700мА. Фірмові світлодіоди преміум-рівня — 1.9-2.1 вольта. Цифри свідчать про велику різницю в ККД світлодіодів.
Онлайн-калькулятор параметрів ланцюга
Щоб не рахувати Вольти в стовпчик, а Ампери в годинах, ми розробили зручний віджет. Світлодіоди у віджеті структуровані за середнім падінням напруги для кристала того чи іншого типу.
Як використовувати калькулятор:
- Повзунками вкажіть, скільки червоних/жовтих та скільки білих/синіх світлодіодів ви спаяли у послідовний ланцюг (плюс до мінуса). Якщо всі світлодіоди однакові, виберіть потрібний тип, другий повзунок встановіть у нуль.
- Встановіть бажаний робочий струм (наприклад, 350 мА для щадного режиму 1Вт).
- У правій колонці калькулятор миттєво покаже сумарну напругу вашого ланцюга та рекомендовану потужність драйвера (вже з урахуванням безпечного запасу у 20%).
Як купити правильний драйвер за результатами калькулятора? Не без грошей звісно :)
Припустимо, калькулятор показав вам «Необхідний діапазон напруги: 25.6 В» і струм 350 мА.
Вам потрібен LED драйвер (джерело постійного струму / Constant Current), у вихідний діапазон якого потрапляє цифра 25.6V. Бажано, щоб ваше значення не знаходилося на самому краю діапазону драйвера (залишайте запас хоча б у 1-2 Вольти).
Чудовий вибір: Драйвер із параметрами 350мА, 18-36V.
Поганий вибір: Драйвер із параметрами 350мА, 9-24V. Драйверу банально не вистачить напруги, щоб "пробити" опір ваших кристалів, і діоди не почнуть світити або працюватимуть зі струмом, нижчим за бажаний.
Ми також створили віджет для підбору світлодіодних драйверів↗ за вихідними параметрами. Ви можете задати необхідний струм і діапазон вихідної напруги, наш віджет підбере відповідні моделі зі своєї бази даних, яка включає 150+ моделей від кількох світових лідерів.
Критичне правило: Чи можна підключати світлодіоди паралельно?
Часто виникає спокуса взяти потужний драйвер на 1400 мА і підключити до нього дві паралельні гілки світлодіодів, сподіваючись, що струм розділиться по 700 мА на кожну. Робити це категорично можна, але суворо з розумом!
Паралельно підключені гілки ОБОВ'ЯЗКОВО мають бути однаковими, з приблизно однаковим падінням напруги. Допуск тут буде +- 0.2 вольта. Наприклад, якщо підключити паралельно синий світлодіод і червоний, то світити буде завжди тільки червоний, оскільки червоний світлодіод має менше падіння напруги, а отже, і менший опір, весь струм піде шляхом найменшого опору. Отже, ВЕСЬ СТРУМ тектиме тільки через червоний світлодіод.
Якщо підключити паралельно два червоні світлодіоди, то вони обидва світитимуть і струм розділиться навпіл, але не ідеально, а з невеликою похибкою через неідеальну однорідність будь-яких напівпровідникових кристалів. Припустимо, драйвер стабілізує струм на рівні 1400мА, на практиці через один світлодіод тектиме 693мА, а через другий світлодіод — 707мА. Звідси випливає ВИСНОВОК: не можна паралельні ланцюги світлодіодів вантажити на межі їхніх можливостей. Потрібно залишати запас потужності. Для цього прикладу добре підійдуть світлодіоди з максимальним струмом 1А, а не 700мА (0.7А). Для кращого розуміння процесу рекомендуємо скористатись симуляцією паралельного підключення світлодіодів до драйвера↗.
Потрібно розуміти ризик — у разі виходу з ладу однієї гілки з безлічі паралельних, струм цієї гілки поділять між собою гілки, що залишилися. У разі поломки може статися принцип "доміно". Чим більший запас потужності, тим надійніша система.

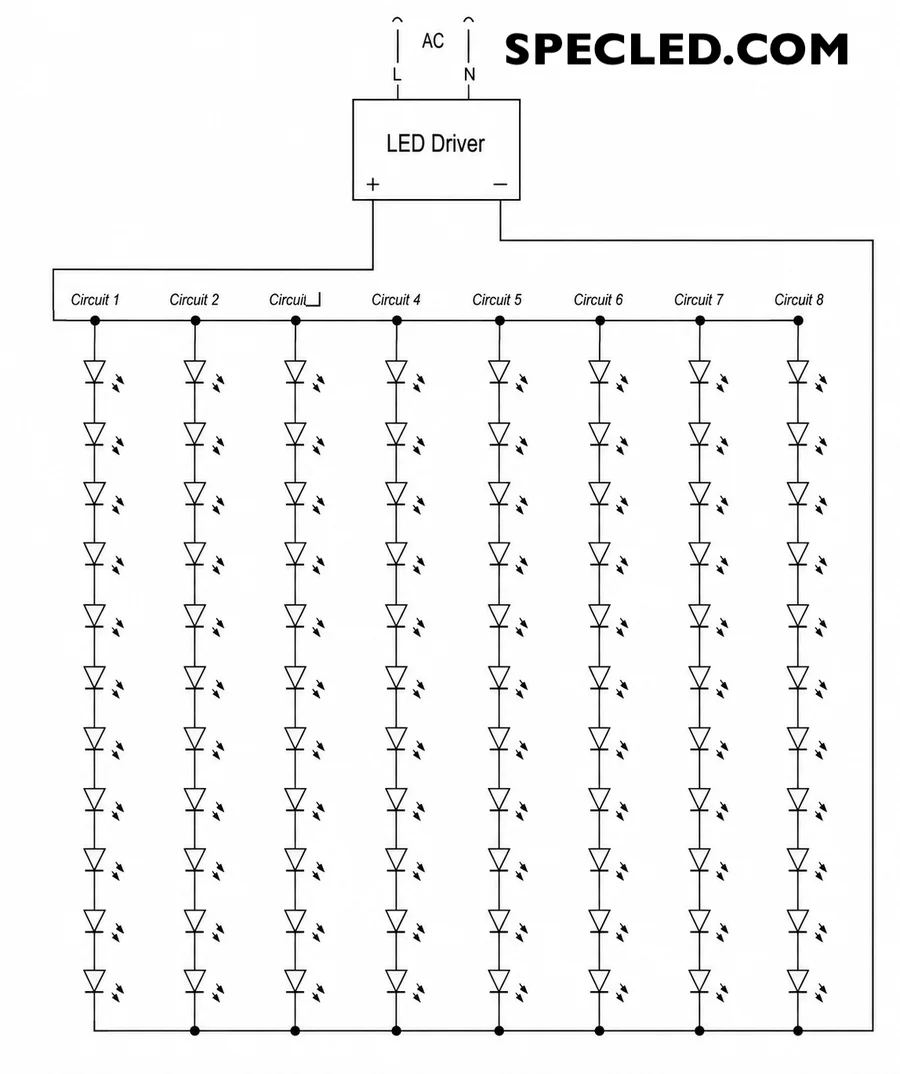

Існує велика кількість різних типів з'єднань, наприклад: послідовно-паралельне або матричне, деякі способи з'єднання навіть знаходяться під патентом.
Охолодження світлодіодів - важливий фактор для надійної роботи пристрою
Правильний вибір драйвера — це лише половина успіху при збиранні власного світлодіодного світильника. Друге, не менш важливе завдання — ефективне відведення тепла від світлодіодів. Потужні світлодіоди перетворюють на світло далеко не всю споживану енергію; значна її частина йде в пряме нагрівання кристала. Якщо це тепло не відводити за допомогою якісного алюмінієвого профілю (радіатора), термін служби напівпровідників стрімко скоротиться, а їхня світловіддача впаде через температурну деградацію. Щоб уникнути перегріву і не підбирати профіль навмання, обов'язково використовуйте наш калькулятор охолодження світлодіодів та розміру радіатора↗. Він допоможе точно обчислити необхідну площу розсіювання тепла виходячи із сумарної потужності вашого ланцюга.
Крім того, враховуйте, що температура безпосередньо впливає на електричні параметри системи. При сильному нагріванні падіння напруги (Vf) на кристалі трохи знижується. Якщо тепловий режим не стабілізовано радіатором потрібної площі, характеристики ланцюга починають «плавати». Грамотно розраховане охолодження не тільки захистить світлодіоди від деградації, а й забезпечить стабільні умови роботи, за яких ваші розрахунки з калькулятора драйверів збігатимуться з реальністю на 100%.
