У світі професійного фітоосвітлення червоні світлодіоди з довжиною хвилі 660 нм (Deep Red) відіграють фундаментальну роль, оскільки саме цей спектр збігається з піком поглинання хлорофілу А, що відповідає за фотосинтез і нарощування біомаси рослин. 660 нм — це найкращий турбоприскорювач для росту рослин. Світлодіоди 660 нм завжди додають у фітолампи. Сьогодні я детально розберу новинку від компанії Seoul Semiconductor — модель SZDR5A0G (код виробу: S1CH-3535660002-00000000-00001).
Цей чип демонструє чудовий стрибок в ефективності та пропонує інженерам новий рівень зручності під час проєктування світильників. Заявлені характеристики дуже хороші!
Основні заявлені характеристики SZDR5A0G (S1CH-3535660002-00000000-00001)
Для початку звернемося до сухих цифр з офіційної документації:
- Виробник: Компанія Seoul Semiconductor.
- Модель: SZDR5A0G (S1CH-3535660002-00000000-00001).
- Довжина хвилі: Знаходиться в діапазоні від 655 до 670 нм. Типове значення становить 666 нм.
- Корпус: Виконаний у керамічному корпусі стандарту 3535 (3.5 × 3.5 мм).
- Максимальний струм: Згідно зі специфікацією, абсолютний максимум прямого струму досягає 1400 мА.
- Номінальний струм: Базові виміри характеристик наводяться для струмів 350 мА і 700 мА.
- Кут випромінювання: Типовий кут огляду (View Angle) становить 127°.
- Тепловий опір: Значення термічного опору від переходу до точки пайки (RθJ-s) дорівнює всього 1.2 K/W. Це чудовий показник, який виявився навіть кращим за очікувані 3.5 °C/W.
Продуктивність і магія «недовантаження»
Давайте подивимося на показники продуктивності при температурі переходу 25 °C. У цьому місці запам'ятаємо, що Osram наводить значення при температурі кристала 85 °C, що відповідає реальним умовам експлуатації.
При струмі 700 мА:
- Типова випромінювана потужність (Radiant Power) досягає 1075 мВт.
- Фотонний потік (PPF) становить 5.93 μmol/s.
- Ефективність (PPE) тримається на рівні 4.30 μmol/J.
При струмі 350 мА:
- Випромінювана потужність дорівнює 537 мВт.
- Фотонний потік становить 2.96 μmol/s.
- Ефективність (PPE) зростає до 4.72 μmol/J.
Тут впадає в око найважливіший фізичний фактор: при зменшенні струму з 700 мА до 350 мА ефективність (PPE) зростає з 4.30 до 4.72 μmol/J. Це приріст приблизно на 10%. Ця фізична особливість підтверджує золоте правило LED-освітлення: світлодіоди набагато вигідніше використовувати з невеликим недовантаженням по струму. Так, буде потрібно встановити більше світлодіодних модулів у лампу, але якщо вашою кінцевою метою є максимальна ефективність (μmol/J) і мінімальне нагрівання, цей шлях повністю себе виправдовує.
Біннінг і порівняння з минулим поколінням
Розподіл за потужністю у SZDR5A0G включає три основні біни при тестуванні на 700 мА:
- Бін M11: Radiant Power від 1000 до 1050 мВт. Фотонний потік (PPF) від 5.51 до 5.79 μmol/s.
- Бін M12: Radiant Power від 1050 до 1100 мВт. Фотонний потік (PPF) від 5.79 до 6.06 μmol/s.
- Бін M21: Radiant Power від 1100 до 1150 мВт. Фотонний потік (PPF) від 6.06 до 6.34 μmol/s.
Пряме падіння напруги (Vf) також суворо сортується:
- C1: від 1.87 до 1.97 В.
- C2: від 1.97 до 2.07 В.
- D1: від 2.07 до 2.17 В.
Якщо порівняти новинку з попереднім поколінням (SZDR5A0D), видно ще один ступінь еволюції. Раніше Seoul заявляла близько 500 мВт і 2.73 μmol/s при 350 мА (що було на 5% краще за модель SZDR5A0C). Нова модель SZDR5A0G видає вже 537 мВт і 2.96 μmol/s при тому самому струмі — це вже +7% від минулої моделі SZDR5A0D!!!
Битва титанів: Seoul SZDR5A0G проти Osram Osconiq GH PUBRA1.25 (G3)

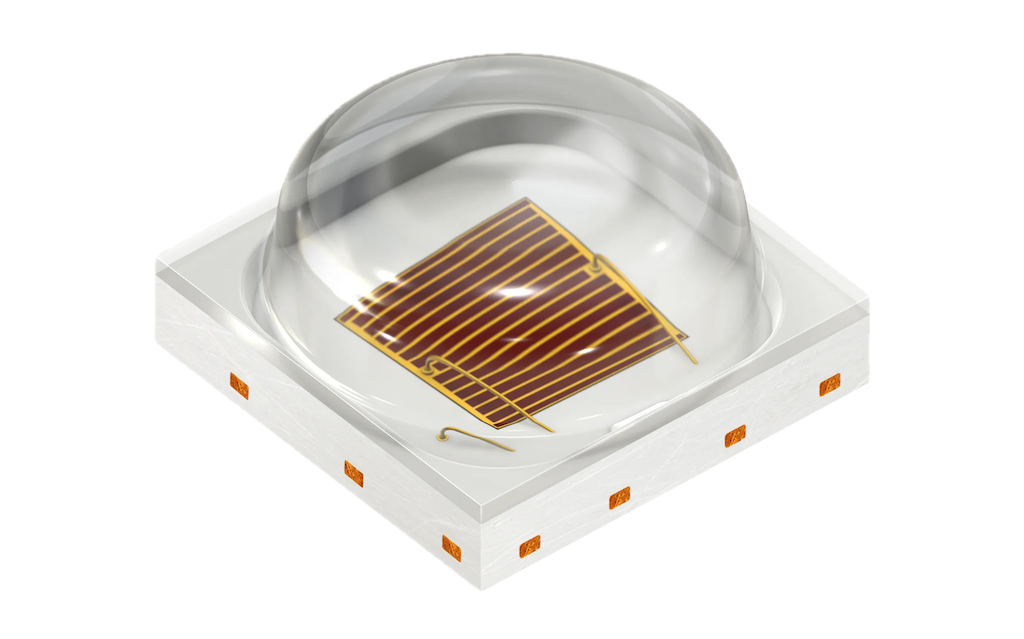

Щоб зрозуміти реальне місце новинки на ринку, логічно порівняти її з кимось із лідерів — німецьким чипом Osram Osconiq GH PUBRA1.25 (G3).
Обидва діоди призначені для роботи на струмі 700 мА. Подивимося на сухі цифри (OSRAM наводить дані для температури кристала 85 °C):
- Випромінювана потужність (Radiant Flux): У Seoul типове значення 1075 мВт. У Osram — 1045 мВт.
- Фотонний потік (PPF): Seoul видає 5.93 μmol/s. Osram трохи поступається — 5.84 μmol/s.
- Ефективність (PPE): У Seoul цей показник дорівнює 4.30 μmol/J. У Osram — 4.54 μmol/J.
Чому за більшого PPF у Seoul ефективність у μmol/J виявилася трохи нижчою?
Відповідь криється в робочій напрузі (Vf) і методиці тестування. Типова напруга Osram становить 1.84 В, тоді як у Seoul — 1.95 В. Через вищу напругу чип Seoul споживає трохи більше електричної потужності (у Ватах) за того самого струму, що математично знижує показник PPE (кількість фотонів, поділена на витрачені Джоулі).
Крім того, важливо відзначити умови тестування: даташит Osram наводить дані для "гарячого" кристала при 85 °C, тоді як базові специфікації Seoul SZDR5A0G вказані для ідеальних лабораторних умов (Tj = 25 °C).
| Параметр | Seoul SZDR5A0G | Osram GH PUBRA1.25 (G3) | Різниця (Seoul vs Osram) |
|---|---|---|---|
| Випромінювана потужність (Radiant Flux) | 1075 мВт | 1045 мВт | +2.9% |
| Фотонний потік (PPF) | 5.93 μmol/s | 5.84 μmol/s | +1.5% |
| Ефективність (PPE) | 4.30 μmol/J | 4.54 μmol/J | -5.3% |
| Типова робоча напруга (Vf) | 1.95 В | 1.84 В | -6.0% (гірше) |
| Тепловий опір (Реальний фізичний) | 1.2 K/W | ~2.11 K/W* | +43.1% (Seoul краще відводить тепло) |
| Температура тестування (Tj) | 25 °C | 85 °C | Порівняння в лоб некоректне |
| ККД (Wall-Plug Efficiency) | 78.8% | 81.1% | -2.8% |
* Важлива примітка щодо теплового опору: В офіційній специфікації Osram хитро вказано «електричний» тепловий опір (0.40 K/W elec.), який не враховує енергію, що пішла у світло. Для об'єктивного фізичного порівняння з чипом Seoul (1.2 K/W), показник Osram був перерахований у реальний термічний опір за формулою Rth = 0.40 / (1 - 0.811), що склало ~2.11 K/W. Таким чином, керамічний корпус Seoul справляється з відведенням тепла значно ефективніше.
Різниця в температурі тестування (25 °C у Seoul проти «гарячих» 85 °C у Osram) відіграє ключову роль. У реальних умовах роботи (під час нагрівання) характеристики чипа Seoul неминуче трохи просядуть, що може зробити фактичний відрив Osram за ефективністю (PPE) ще помітнішим, ніж заявлені -5.3%.
Резюме
Новий світлодіод Seoul Semiconductor SZDR5A0G 660 нм — це якісний і чудовий інструмент для створення професійного освітлення для рослин. Завдяки високій випромінюваній потужності він нав'язує серйозну конкуренцію європейским аналогам.
Посадкові контактні майданчики SZDR5A0G залишилися без змін, як і в серіях SZDR5A0С/SZDR5A0D, що важливо: можна встановлювати нові чипи на алюмінієві плати старого зразка. Перехід на нову модель не потребує додаткових витрат.
Парадокс, але Seoul Semiconductor SZDR5A0G 660nm недоступний для вільної роздрібної покупки, технічна документация була опублікована в лютому 2025 року на офіційному сайті. Ціна на даний момент публічно невідома. За заявленими характеристиками світлодіод складає відмінну конкуренцію; можливо, компанія не може вийти на роздрібну ціну нижчу, ніж OSRAM OSCONIQ, або ж іде робота тільки з великими виробниками світлодіодних ламп для освітлення рослин.
Остаточний висновок завжди залишається за покупцем, я лише структурував дані з PDF і висловив свою точку зору. Я вже багато років (понад 6 років) є великим шанувальником світлодіодів від компанії Seoul Semiconductor. Можливо, вони не роблять "найяскравіші" світлодіоди у світі, але вони виробляють дуже якісні чипи з чудовою ціною. Саме тому я вирішив звернути увагу на цей новий світлодіод 660 нм.
