Інтерактивний калькулятор спектру фітолампи: проектуємо ідеальне світло на діодах OSRAM

Створення ефективного освітлення для вирощування рослин у закритому ґрунті давно вийшло за межі простого підбору потужних лампочок. Сучасний гровінг вимагає точного математичного підходу. Якщо ви вирішили, що ваша наступна система — це diy фітолампа, перед вами неминуче постане складне інженерне завдання: як підібрати світлодіоди для фітолампи, щоб отримати потрібну криву спектра, не переплатити за зайві вати та забезпечити рослинам ідеальний фотоморфогенез.

Саме для вирішення цього завдання ми розробили професійний калькулятор спектра фітолампи. Це не просто красива анімація на сайті, а суворий математичний симулятор, де кожен піксель графіка спирається на офіційні даташити провідного світового виробника напівпровідників — ams OSRAM. Наш spectrum calculator дозволяє вам у режимі реального часу змішувати канали, а алгоритм сам порахує, скільки конкретних діодів вам знадобиться для реалізації проєкту.

Чому ми обрали OSRAM?

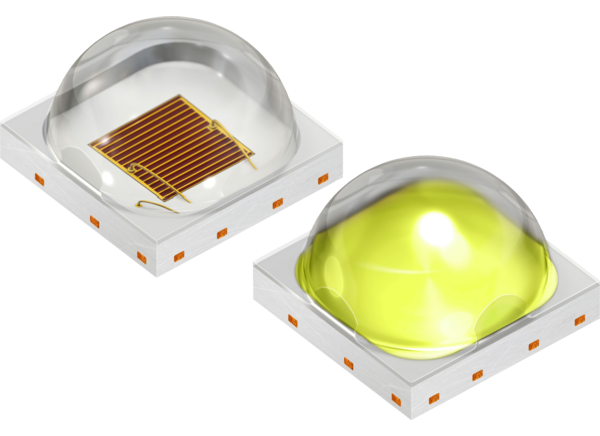

На ринку існує безліч брендів, і один із них — безперечний лідер, компанія OSRAM. Максимальний ККД у мікромолях на джоуль (µmol/J), хороші даташити та продумана конструкція. Лінійка osram horticulture leds створена спеціально для агропромислового комплексу. У нашому симуляторі використовуються дані реальних, топових моделей (у 2026 році нашої ери):

• GW PUBRA1.HW S6T3-M6 — спеціалізовані білі діоди для рослин;
• GH PUBRA1.25 T3U1 — глибокий червоний (Hyper Red 660 нм);
• GD PUSRA2.15 T2T4-24 — глибокий синій (Deep Blue 449 нм);
• GF PUBRA1.25 S7T3 — дальній червоний (Far Red 720 нм);
• GW CPSRM1.CM 3000K та GW CPSRM1.PM 5000K — потужні білі діоди для створення широкого базису, стандарт для побутового освітлення.

Кожен із цих компонентів має свої унікальні характеристики. Використання саме цих моделей дозволяє спроєктувати безкомпромісний osram led grow light, який за ефективністю перевершить більшість готових комерційних рішень.

Загадка спектра білих світлодіодів для рослин: чому обрізаний 600-630 нм?

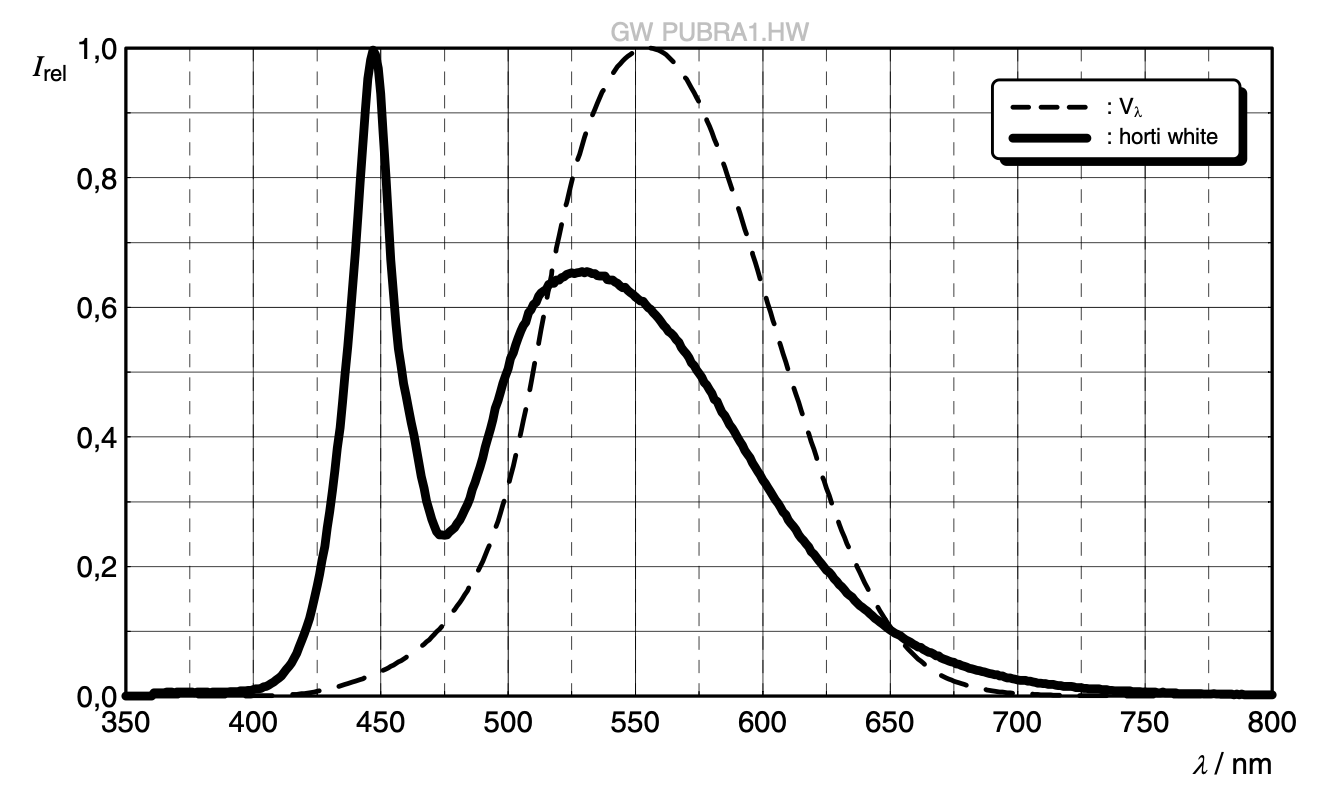

Якщо ви уважно подивитеся на графік спектра спеціалізованих білих діодів, таких як GW PUBRA1.HW S6T3-M6 horticulture, ви помітите цікаву особливість: виразний «провал» у помаранчево-червоній зоні (600-630 нм) перед різким злетом піку на 660 нм. Гровери-початківці часто запитують: чи не брак це? Чому б не зробити графік більш плавним, як у стандартних білих світлодіодів, і перекрити 630 нм?

Причина «дірки» після 600 нм полягає в тому, як взагалі робиться білий світлодіод. Білий = синій кристал (~449 нм) + люмінофор (фосфор), який частину синього перевипромінює в жовто-зелено-червону область. Форма горба в довгохвильовій частині повністю визначається складом фосфору.

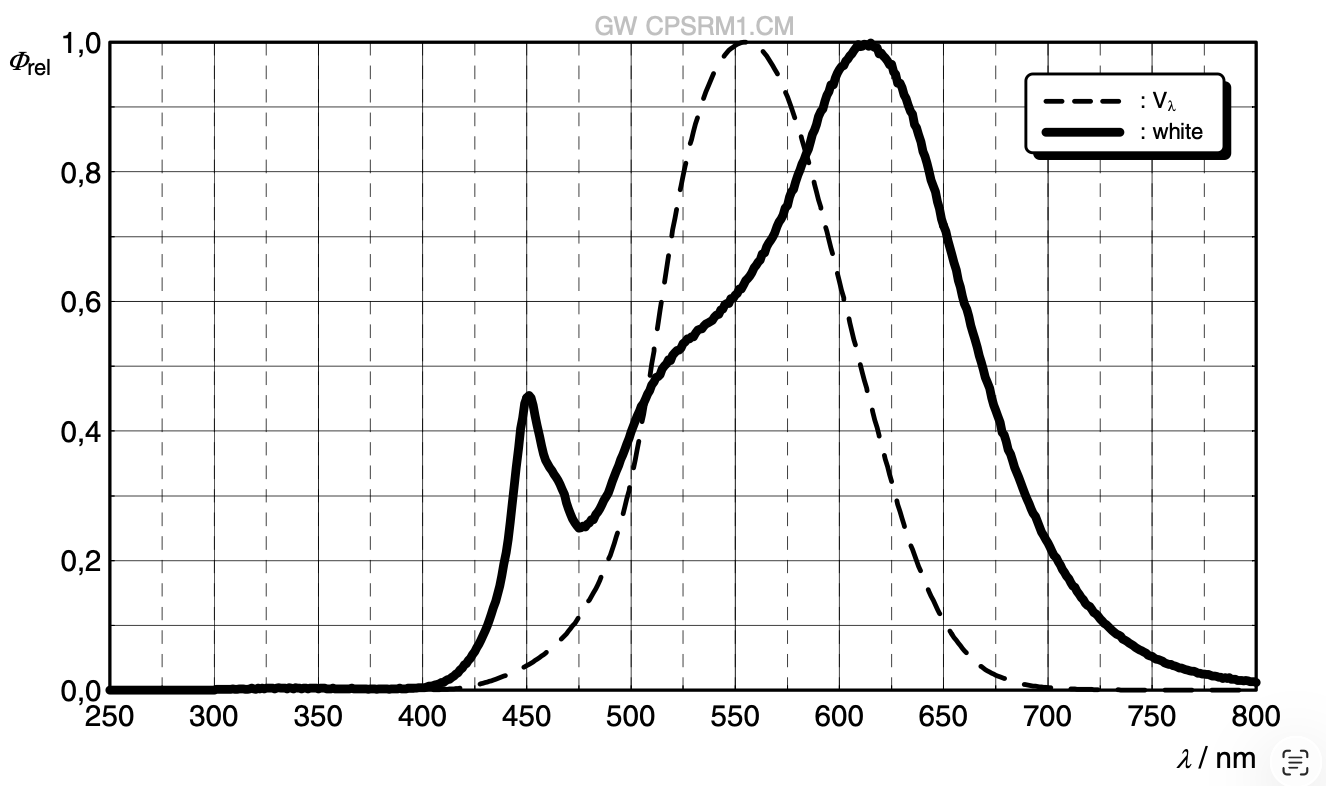

Звичайний білий (для освітлення) оптимізований під людське око і високий CRI. Щоб кольори виглядали природно, йому потрібен «наповнений» червоний хвіст 600–660 нм — тому виробники додають червоні фосфори (нітриди, наприклад CASN/KSF), які якраз заповнюють зону 600–630 нм. Звідси у побутового білого спектр «рівніший» у червоній частині.


Horticultural white (ваш GW PUBRA1.HW) оптимізований по-іншому — під µmol/J, а не під око. Червоні нітридні фосфори мають помітні втрати Стокса і частину випромінюють у far-red за межами PAR — тобто «з'їдають» ефективність. Тому в horti-white їх або прибирають, або мінімізують. Результат: спектр закінчується раніше, між зелено-жовтим горбом фосфору і червоним піком утворюється провал 600–630 нм. Виробник свідомо жертвує повнотою червоного заради максимуму µmol/J, і потім у фітолампи додають червоний окремим монохромним діодом 660 нм (який ефективніший за будь-який фосфор).


Тобто «дірка» — це не дефект, а інженерний компроміс: horti-white дає більше фотонів на ват, а провал закривається добавкою 660 нм. Саме так будуються сучасні quantum board — horti-white + окремі 660 нм. Та й зазвичай ці світлодіоди застосовують у світлодіодних лампах для освітлення рослин у теплицях, де низький рівень освітленості 590-630 нм буде покритий сонячним світлом, при цьому електроенергія буде максимально ефективно перетворена на фотони світла.

Як працює наш grow light led calculator

Ми знаємо, що при проєктуванні кастомних систем освітлення правильний розрахунок вирішує все. Так само, як важливо враховувати падіння напруги на довгих ланцюгах світлодіодів для вибору драйвера, критично важливо вивірити баланс фотонів. Наш калькулятор led світильника переводить абстрактні графіки у зрозуміле співвідношення потрібних світлодіодів для рослин.

Крок 1: Формування базису

Почніть із додавання білих каналів. Ви можете використовувати спеціалізовані діоди HW S6T3-M6 або класичну комбінацію 3000K + 5000K. Рухайте повзунки інтенсивності в нашому diy led grow light calculator, щоб задати основу спектра, яка забезпечить рослини зеленими фотонами для проникнення в нижні яруси крони.

Крок 2: Посилення фотосинтезу

Рослинам потрібен потужний турбобуст. Додайте в спектр Osram 660nm (модель GH PUBRA1.25). Слідкуйте за тим, як графік змінює свою форму, а крива віддачі злітає вгору. Наявність піку 660 нм критично важлива для ефективного росту рослин.

Крок 3: Управління морфологією

Якщо ваше завдання — стимулювати раннє цвітіння або контролювати витягування куща, обережно підмішайте дальній червоний (GF PUBRA1.25) або глибокий синій (GD PUSRA2.15). Симулятор миттєво перерахує метрики R:FR (співвідношення червоного до далекого червоного) і покаже частки PAR по кожному діапазону.

Крок 4: Отримання результату

Коли візуально крива вас влаштує, зверніть увагу на інформаційний блок нижче. Симулятор автоматично обчислить, яку кількість світлодіодів Осрам для фітолампи кожної конкретної моделі вам необхідно розпаяти на платі, щоб фізично відтворити те, що ви щойно змоделювали на екрані.

Крок 5: Аналіз вихідних значень світлового потоку

Симулятор розраховує сумарний PPF μmol/s — відразу зрозуміло, чи достатньо потужності, чи потрібно більше.

Загальна ефективність фітолампи в μmol/J — ефективність монохромних світлодіодів вища, отже, загальна ефективність змінюватиметься відповідно до співвідношення цих світлодіодів у фітолампі. Також ефективність залежить від струму: нижчий струм — вища ефективність, і навпаки.

Приблизна температура на кристалі світлодіода при відомій температурі на радіаторі — розрахунок враховує реальний термічний опір світлодіодів, але не враховує конструктивні особливості плати та радіатора. Мабуть, це найменш точний показник у нашому віджеті.

Похибка та реальний світ: про що потрібно пам'ятати

Ми пишаємося точністю нашого інструменту, але як інженери, ми зобов'язані попередити: будь-який симулятор працює в ідеалізованих умовах. Ваш підсумковий світильник матиме невелику спектральну похибку, і ось чому:

1. Junction Temperature (Температура кристала): Дані в даташитах Осрам наводяться для температури кристала 85°C. Осрам свідомо відсікли маркетинг і навели реальні цифри в даташиті. Ми це врахували і цінуємо це.
2. Драйвер і сила струму: Спектр, заявлений виробником, вимірюється при номінальному тестовому струмі. Якщо ви плануєте «розганяти» світлодіоди, подаючи на них максимальний струм для економії бюджету, будьте готові до мінімальних зрушень у спектральному розподілі.
3. Біннінг (Binning): Виробник фасує світлодіоди по бінах (наприклад, потік S6, S7 або напруга T3). У межах одного біна фізично допускається мікроскопічний розкид параметрів.

Проте ці похибки становлять одиниці відсотків і не здатні порушити загальну архітектуру освітлення. Наш симулятор дає точність, достатню для вирішення будь-яких професійних завдань агрофотоніки.

Створення власної фітолампи — це захопливий процес, що об'єднує ботаніку, фізику напівпровідників і програмування мікроклімату. Використовуйте наш калькулятор, експериментуйте зі співвідношеннями, покладайтеся на математику і збирайте найкращі світильники для своїх рослин!

P.S. Можна помітити, що цей симулятор також підходить для моделювання управління каналами фітолампи за допомогою мікроконтролера, якщо виникає така необхідність. Дуже зручно можна виставляти співвідношення потужностей і налаштовувати свій софт під конкретні пресети. Природно, ви можете використовувати світлодіоди від іншого виробника, однак у такому разі похибка збільшиться.
