Калькулятор сечения кабеля по мощности и току (с учетом AWG)

Провод выбирают двумя способами. Первый — по принципу «этот вроде толстый, хватит». Второй — открыть калькулятор сечения кабеля, вбить ток и получить цифру. Оба способа могут дать неверный ответ, если не учесть одну вещь: сечение подбирается не по одному критерию, а по двум сразу, и в разных ситуациях решает то один, то другой.

Наш калькулятор сечения кабеля считает по обоим критериям сразу. Разберём, как считать правильно, чем отличаются AWG, SWG и квадратные миллиметры, и почему для светодиодной сборки на 12 или 24 вольта нужен провод толще, чем для той же нагрузки в бытовой сети.

Два критерия выбора сечения провода

Расчёт сечения кабеля по мощности или по току — только половина задачи. Есть два независимых требования, и провод должен удовлетворять обоим. Также провод всегда нужно выбирать с запасом. В первую очередь это ваша же безопасность, слишком тонкий провод может привести к реальному пожару.

Критерий первый: нагрев

Ток, проходя по проводнику, выделяет тепло, потому что любой проводник, кроме сверхпроводника, имеет сопротивление. Чем тоньше жила, тем больше сопротивление и тем сильнее нагрев. Если превысить предел, изоляция начнёт разрушаться — сначала теряет эластичность, потом трескается, дальше короткое замыкание и пожар.

Отсюда понятие допустимого длительного тока: максимум, при котором провод в заданных условиях не перегреется. Для меди с изоляцией на 70 °C при открытой прокладке и температуре 30 °C это примерно 19 ампер на 1,5 мм², 26 на 2,5 мм² и 35 на 4 мм². Значения приведены максимальные, без запаса, естественно, так делать не стоит.

Критерий второй: просадка напряжения

Провод — это сопротивление, и на нём теряется часть напряжения. До нагрузки доходит меньше, чем вышло из источника. Формула простая:

ΔU = I × ρ × 2L / S

где I — ток в амперах, ρ — удельное сопротивление материала (для меди 0,0172 Ом·мм²/м при 20 °C), L — длина линии в одну сторону, S — сечение в мм². Двойка появляется потому, что ток идёт до нагрузки и возвращается обратно — фактическая длина проводника вдвое больше расстояния.

Просадку оценивают в процентах от номинала. Для светодиодных сборок принято укладываться в 3%, для бытовой сети допускают 5%.

Почему у низковольтных схем всё иначе

Вот здесь может быть подвох! Обычные калькуляторы считают только нагрев и для сети 230 вольт дают правильный ответ. Но для 12 или 24 вольт этот ответ может быть опасно оптимистичным.

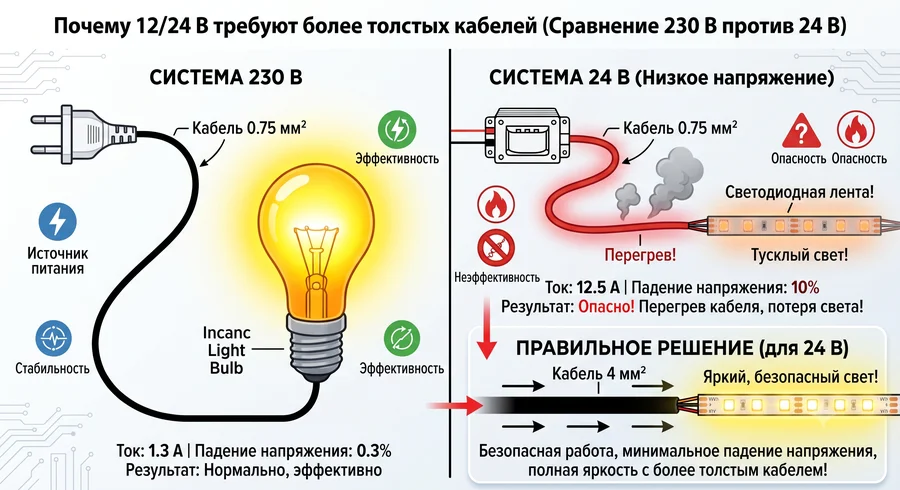

Дело в том, что просадка измеряется в вольтах, а её допустимость — в процентах. Потеря в 0,7 вольта при 230 вольтах — это 0,3%, никто и не заметит. Та же потеря при 24 вольтах — уже 3%, предел. А при 12 вольтах — 6%, вдвое больше нормы.

Разберём на числах. Нагрузка 5 ампер, длина 10 метров, медь, температура 40 °C, прокладка в канале:

• По нагреву достаточно 0,75 мм² — этот провод выдержит 5 ампер с четвертным запасом даже в жарком канале.
• А вот по просадке при 24 вольтах понадобится 4 мм², то есть более чем впятеро большее сечение.

Что будет, если поставить 0,75 мм², как подсказал бы расчёт только по нагреву? Просадка составит около 2,5 вольта — это 10% вместо допустимых трёх. Светодиоды (нагрузка) получат 21,5 вольта вместо 24, а на проводе будет рассеиваться 12,4 ватта впустую, почти теплый пол получается. На правильном сечении 4 мм² просадка падает до 0,5 вольта, то есть менее 2%, а потери — до 2,3 ватта.

Правило простое: чем ниже напряжение и чем длиннее линия, тем вероятнее, что решать будет просадка, а не нагрев. Для сети 230 вольт на коротких трассах обычно наоборот.

Расчёт сечения кабеля по мощности

Часто исходные данные заданы не в амперах, а в ваттах: известна мощность светильника, обогревателя или всей сборки. Перевести одно в другое просто.

Для постоянного тока и однофазной сети: I = P / U. Светильник 300 Вт на 24 вольта потребляет 12,5 ампера. Тот же светильник, запитанный от 230 вольт, — всего 1,3 ампера.

Отсюда, кстати, видно, почему низковольтные сборки требуют толстых проводов: при одинаковой мощности ток обратно пропорционален напряжению, а нагрев провода растёт как квадрат тока. Переход с 24 на 48 вольт уменьшает ток вдвое, а потери в проводе — вчетверо. Кстати, это одна из причин, почему солнечные панели в промышленности именно на 48 вольт.

Для трёхфазной сети формула другая: I = P / (√3 × U × cos φ), где U — линейное напряжение, а cos φ — коэффициент мощности нагрузки. Для резистивных нагрузок он близок к единице, для двигателей и импульсных источников бывает 0,7–0,95, и это надо учитывать.

Отдельно предостережение для светодиодных сборок. Мощность на входе драйвера и мощность на выходе — разные вещи. Драйвер с КПД 90% при выходной мощности 100 Вт потребляет из сети около 111 Вт. Считать ток входной линии нужно по потребляемой мощности, а не по номиналу светильника.

Что ещё влияет на допустимый ток

Табличные значения даются для конкретных условий, и реальные почти всегда отличаются.

• Температура среды. Таблицы составлены для 30 °C. В гроубоксе, в закрытом щите или рядом с драйверами бывает 45–50 °C, и допустимый ток падает заметно. По IEC 60364-5-52 коэффициент составляет 0,87 при 40 °C, 0,71 при 50 °C и 0,61 при 55 °C. То есть провод, рассчитанный на 26 ампер, в жарком щите выдержит только 16.
• Способ прокладки. Провод в свободном воздухе охлаждается конвекцией. Тот же провод в гофре, в кабель-канале или стянутый в жгут с другими — гораздо хуже. Поправка около 0,72, то есть минус четверть допустимого тока.
• Материал. Алюминий имеет сопротивление примерно в 1,6 раза выше медного, поэтому при равном сечении и просадка больше, и допустимый ток ниже примерно на 22%. Для низковольтных сборок алюминий практически не применяют.
• Запас. Провод не должен работать на пределе допустимого тока — обычно закладывают 20–25% сверху. Это не перестраховка: нагрузка может вырасти, условия ухудшиться, а изоляция стареет тем быстрее, чем горячее работает.

AWG, SWG и мм²: как перевести одно в другое

Три системы обозначения живут параллельно, и это источник постоянной путаницы. Провод на AliExpress продаётся в AWG, в Европе — в квадратных миллиметрах, в старой британской документации встречается SWG.

• AWG (American Wire Gauge) считается по формуле: диаметр в миллиметрах равен 0,127 × 92^((36−n)/39), где n — номер калибра. Логика обратная привычной: чем больше номер, тем тоньше провод. AWG 10 толще, чем AWG 20.
• SWG (British Standard Wire Gauge) — это историческая таблица, составленная эмпирически. Переводить можно только по справочнику, не имеет формулы пересчёта.
• Квадратные миллиметры — это площадь сечения жилы, самая наглядная величина. Диаметр из неё получается как корень из 4S/π.

Таблица соответствий AWG в мм² и SWG

Допустимый ток указан для меди с изоляцией 70 °C при температуре среды 30 °C. Мощность посчитана как произведение тока на напряжение — для быстрой прикидки при расчёте сечения кабеля по мощности.

Обратите внимание: соответствие приблизительное. Ближайший к 1,5 мм² калибр — AWG 15, но его фактическое сечение 1,65 мм². А привычный AWG 16 даёт 1,31 мм², то есть меньше полутора квадратов. При замене европейского провода американским это стоит учитывать: разница в 10–15% в сечении напрямую переходит в такую же разницу по просадке.

Нулевой провод в трёхфазной сети

Отдельная тема, где интуиция подводит чаще всего.

Классическое правило гласит: при симметричной нагрузке токи трёх фаз сдвинуты на 120 градусов, векторно складываются почти в ноль, и нейтраль можно делать тоньше фазных проводов. Так и поступали десятилетиями.

Проблема в том, что правило работает только для линейной нагрузки — ТЭНов, ламп накаливания, двигателей. А импульсные источники питания, к которым относятся все светодиодные драйверы, ведут себя иначе. Они потребляют ток не синусоидой, а короткими импульсами, и порождают гармоники, кратные трём: третью, девятую, пятнадцатую.

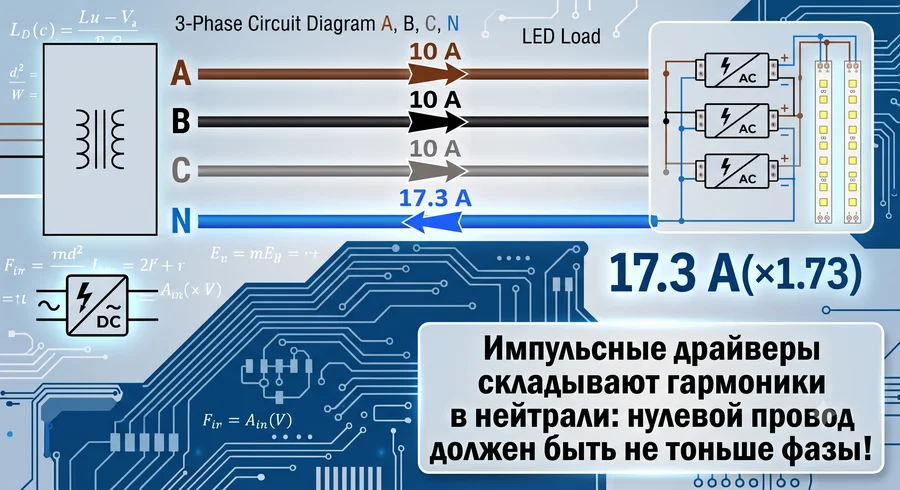

Ключевой момент: эти гармоники во всех трёх фазах совпадают по фазе. Они не компенсируются в нейтрали, а складываются арифметически. В результате ток в нулевом проводе может достигать 1,73 от фазного — то есть нейтраль оказывается нагружена сильнее, чем каждая из фаз.

По IEC 60364-5-52 при содержании таких гармоник выше 33% нейтраль рассчитывается по собственному току, а к кабелю применяется понижающий коэффициент. Для установки со светодиодными драйверами это означает: нулевой провод берут не тоньше фазного, а при плотном монтаже — на ступень толще.

Типичные ошибки

• Считать только по нагреву. Самая частая. Работает для коротких трасс в бытовой сети и подводит на всём остальном.
• Забыть, что длина удваивается. В расчёте просадки участвует полный путь тока — до нагрузки и обратно. Если взять только расстояние, ошибка составит ровно два раза.
• Брать табличный ток без поправок. Таблицы для 30 °C и свободного воздуха. В жарком щите с проводами в жгуте реальный допустимый ток может оказаться вдвое ниже.
• Подбирать автомат под нагрузку, а не под кабель. Автомат защищает провод от перегрузки, а не прибор. Если поставить провод 1,5 мм² и автомат на 25 ампер, провод сгорит раньше, чем автомат сработает. Здесь я коснулся тонкой грани, на самом деле выбор автомата — очень сложная тема, где нужно учитывать множество параметров, а не только ток. Об этом стоит написать в отдельной статье.
• Считать, что многожильный провод эквивалентен одножильному того же диаметра. У гибкого провода жила состоит из множества тонких проволок, между которыми есть воздух. Сечение по меди меньше, чем можно решить по внешнему диаметру.

Как пользоваться калькулятором

Виджет выше считает оба критерия одновременно и показывает результат по большему из них.

Задайте ток нагрузки, длину линии в одну сторону и напряжение — для типовых значений есть кнопки-пресеты от 5 до 230 вольт. Выберите тип тока: постоянный, однофазный переменный или трёхфазный. Для DC и однофазного AC расчёт совпадает, разница появляется только у трёхфазного, где вместо двойки работает корень из трёх.

Дальше уточните условия: материал жилы, способ прокладки и температуру среды. Два последних ползунка задают запас по току и допустимую просадку — значения по умолчанию соответствуют обычной инженерной практике.

На выходе получите сечение сразу в трёх системах, просадку в вольтах и процентах, напряжение у нагрузки, потери мощности, тепловыделение на метр и расчётную температуру жилы. Схема слева меняется вместе с параметрами: толщина проводов растёт с сечением, а цвет краснеет при перегрузке.

При выборе трёх фаз включается отдельный блок расчёта нулевого провода — с переключателем типа нагрузки, потому что для линейной и импульсной результат принципиально разный.

Внизу отдельным блоком стоит конвертер: введите значение в любое из трёх полей, и два других пересчитаются автоматически. Там же показываются диаметр жилы, допустимый ток в обоих режимах прокладки и сопротивление меди на метр.

Вывод

• Сечение подбирается по большему из двух критериев — нагрев и просадка напряжения. Игнорировать любой из них нельзя.
• Для низковольтных схем почти всегда решает просадка, а не нагрев. Чем ниже напряжение и длиннее линия, тем сильнее расхождение между критериями.
• Табличный допустимый ток требует поправок на температуру среды и способ прокладки. В горячем щите он может упасть вдвое.
• При переводе AWG в мм² соответствие приблизительное — ближайший калибр может отличаться от метрического номинала на 10–15%.
• В трёхфазной сети со светодиодными драйверами нулевой провод берут не тоньше фазного из-за гармоник, кратных трём.
• И главное: любой расчёт — справочный. Для стационарной электропроводки действуют местные нормы, а при сомнениях лучше взять сечение на ступень больше — разница в цене несопоставима с последствиями ошибки.
