Эллипс МакАдама и SDCM: и зачем светодиодам нужны бины

Светильник может точно соответствовать своей заявленной цветовой температуре, но при этом выглядеть неправильно рядом с соседним. Показатель, который предсказывает это, — не CCT на коробке, а эллипс МакАдама (биннинг), обозначаемый как SDCM. На этой странице объясняется, что такое «шаг», почему допуск имеет форму эллипса, а не круга, и предоставляется возможность найти свой собственный порог визуального восприятия с помощью виджета.

Что такое шаг МакАдама

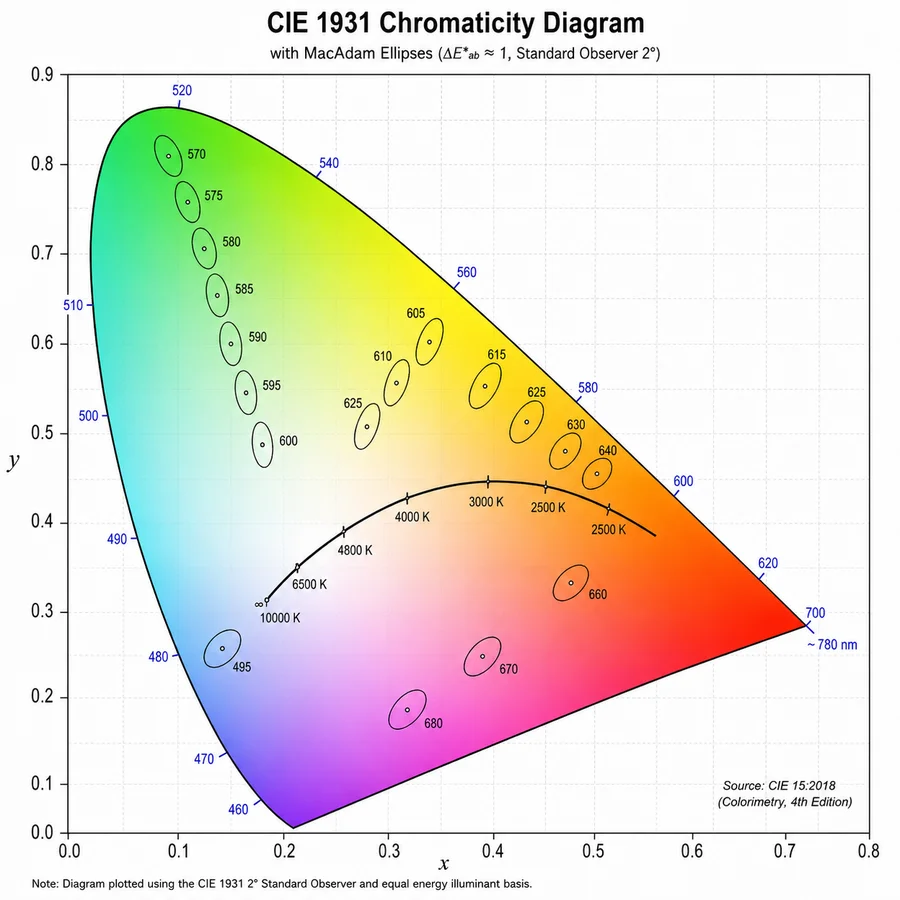

В 1940-х годах Дэвид МакАдам усаживал наблюдателей перед разделенным цветовым полем и просил их настраивать одну половину до тех пор, пока она не совпадет с другой. Затем он наносил на график точки, где они останавливались. Разброс их настроек не был кругом — это был эллипс, размер и наклон которого менялись в зависимости от того, в какой части диаграммы цветности (хроматичности) он работал.

Один шаг МакАдама — это одно стандартное отклонение этого разброса. Аббревиатура SDCM расшифровывается именно так: стандартное отклонение цветового соответствия (standard deviation of colour matching). Эллипс в один шаг охватывает цвета, которые среднестатистический наблюдатель не сможет надежно отличить от эталона в идеальных условиях (расположенных вплотную друг к другу).

Если перевести это в цифры, шкала перестает быть абстрактной. При 3000 К смещение на один шаг от эталона означает цветовую разницу примерно ΔE2000 = 0.55. Два шага дают около 1.1 — что является классическим порогом, при котором разница становится едва заметной. Семь шагов (внешняя граница стандарта ANSI) составляют около 3.7 — такую разницу заметит абсолютно любой.

Почему допуск — это эллипс, а не круг

Это то, что сбивает с толку многих, но у этого есть четкое объяснение: диаграмма цветности не является перцептуально однородной. Равные физические расстояния на ней не соответствуют равным визуальным различиям для человеческого глаза.

Проверьте это в симуляторе выше. Возьмите эталон 3000 К и сместитесь на фиксированное расстояние 0.0056 в координатах цветности (одинаковое количество миллиметров на графике) в двух разных направлениях. Вдоль длинной оси эллипса это составит 2.00 шага. По короткой оси — 4.09 шага. Расстояние на бумаге одинаковое, но цветовой сдвиг для глаза в два раза больше.

Поэтому круглый допуск был бы ошибочным сразу в двух направлениях: слишком строгим там, где глаз прощает ошибки, и слишком слабым там, где глаз придирчив. Эллипс — это форма, которая делает одну единицу допуска одинаково значимой, независимо от направления смещения.

Существует способ проверить, действительно ли это работает, используя метрику, которая ничего не знает о МакАдаме. CIE ΔE2000 — это независимая модель воспринимаемой цветовой разницы. Если эллипс выполняет свою задачу, то смещение на одинаковое количество шагов в любом направлении должно давать одинаковый ΔE2000 — и это действительно так:

Растяжение два-к-одному в базовых координатах схлопывается почти до один-к-одному, как только учитывается человеческое восприятие. Именно поэтому эллипс имеет такую форму.

Чем эллипс НЕ является

Заманчивое объяснение, повторяемое во многих статьях, гласит, что длинная ось эллипса МакАдама проходит вдоль линии абсолютно черного тела (Planckian locus), поэтому глаз прощает дрейф в сторону теплых или холодных оттенков, но жестко наказывает за уход в зеленый или розовый. Это красивая история, но она ошибочна.

Сравните наклон эллипса с касательной к планковскому локусу в той же точке: они расходятся на 41° при 2700 K, на 34° при 3000 K, и сходятся лишь до 14° при 6500 K. Наклон эллипса МакАдама — это свойство цветового зрения в данной точке диаграммы, а не отражение кривой черного тела. Асимметрия между зеленым и теплым оттенком реальна, но она исходит от показателя Duv, который является отдельной величиной — см. ниже.

Классы биннинга LED: что дают от 1 до 7 шагов

Производители сортируют продукцию по бинам и указывают эллипс, в который помещается каждый бин. Вот что означают эти классы на коммерческом рынке:

• 1 шаг — лабораторный эталон. Вы почти никогда не встретите его в продаже.
• 2 шага — студии, музеи, элитный ритейл (любые места, где цвет сам по себе является продуктом).
• 3 шага — стандартная отметка качественного светильника. "3 step MacAdam" в спецификации — это реальное преимущество, за которое стоит платить.
• 4 шага — приличный коммерческий продукт.
• 5 шагов — светильники масс-маркета. При омывающем (заливающем) освещении стен разница будет видна.
• 6 шагов — бюджетный продукт, разница видна даже рядом.
• 7 шагов — внешний предел стандарта ANSI C78.377. Различия очевидны.

Два важных предупреждения. Во-первых, заявление о биннинге касается разброса внутри одной партии, а не точности: 3-шаговый бин может быть смещен от номинала, поэтому два 3-шаговых продукта от разных производителей могут не совпадать друг с другом. Во-вторых, светодиоды деградируют с возрастом и температурой, и жесткий бин на заводе ничего не говорит о том, где будет находиться свет через три года.

Duv: почему зеленый хуже теплого

У цветности есть два важных направления, и люди реагируют на них совершенно по-разному. Движение вдоль линии черного тела делает свет теплее или холоднее — такой сдвиг большинство воспринимает как естественный. Отклонение от этой линии добавляет паразитный оттенок: зеленый выше линии, розовый ниже. Duv — это расстояние со знаком от планковского локуса, и именно это число предсказывает жалобы клиентов.

Эталонные точки это подтверждают. Теплые цели ANSI лежат практически на самой линии: 2700 К дает Duv −0.0004 (почти ноль). Холодные оттенки постепенно сдвигаются в сторону дневного света: 4000 К до +0.0010, 5000 К до +0.0020 и 6500 К до +0.0032. Последний — это D65 (дневной осветитель), который намеренно находится выше планковского локуса, а не на нем.

Оттенок ±0.003 — это примерно тот порог, где люди начинают описывать свет как «немного зеленоватый» или «немного розоватый», не понимая почему. Наведите курсор поперек короткой оси эллипса в симуляторе и наблюдайте, как Duv меняет знак — образец смещается таким образом, что воспринимается как «неправильный», а не просто другой.

Цветность — это только половина картины

Эллипс МакАдама хорошо отвечает только на один вопрос: одинакового ли цвета эти два источника света? Он ничего не говорит о втором вопросе, который не менее важен: насколько хорошо каждый из них передает цвета освещаемых объектов?

Если вы хотите более подробно разобраться в вопросах колориметрии, мы предлагаем ознакомится с нашей статьей которая так же включает в себя интерактивный обучающий виджет, который наглядно объясняет суть принятых стандартов оценки индекса цветопередачи: CRI и современный метод оценки индекс цветопередачи ТМ-30^↗.

Два светодиода могут попасть точно в одну и ту же точку диаграммы цветности, но иметь совершенно разные спектры. Один может быть синим кристаллом с узким люминофором и глубоким провалом в голубой зоне; другой — с фиолетовым накачкой (violet-pumped) и плавным, широким спектром. Идентичная цветность, идентичный SDCM, но визуально разные оттенки кожи и тканей.

Именно поэтому качество спектра является отдельной спецификацией. Если вы хотите увидеть, как взаимодействуют форма спектра и цветность — в том числе, как ведет себя источник, имитирующий дневной свет, — симулятор смешивания спектров SunLike^↗ позволит вам построить спектр и увидеть, куда он попадает на диаграмме и какой Duv выдает. Источники, подобные солнечному свету, являются здесь отличным примером именно потому, что их главное преимущество — форма кривой, а не координаты. Жесткий биннинг для них важнее, а не наоборот: спектр, созданный быть нейтральным, не прощает наложения паразитных оттенков.

Когда биннинг действительно имеет значение

Не всегда это действительно важно. Платить за него стоит только там, где разница заметна.

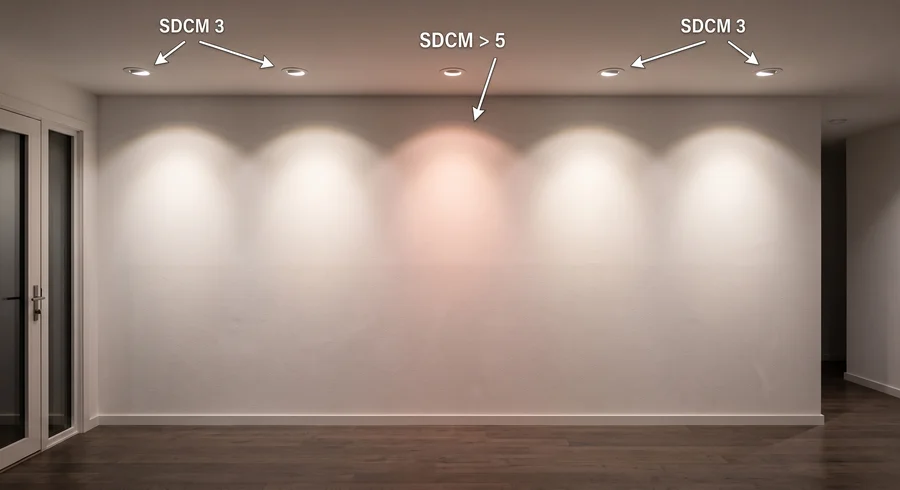

Самый важный фактор — не размер смещения, а то, видны ли два источника одновременно. Разницу в три шага легко заметить вплотную, трудно определить на расстоянии и практически невозможно увидеть на разных стенах или в разных комнатах. Панель сравнения в симуляторе показывает это наглядно: держите образцы вплотную — разница очевидна, раздвиньте их — и она исчезает.

Отсюда практическое правило. Тратьте деньги на жесткий биннинг там, где светильники делят общую поверхность — ряд даунлайтов над барной стойкой, подсветка ниш (cove lighting), заливающее освещение стен, линейные профили в коридоре. Сэкономьте там, где этого нет: разрозненные потолочные светильники в большом открытом пространстве или освещение в комнатах, которые никто не видит одновременно.

Это решает схема расстановки, а значит, о биннинге нужно задумываться на том же этапе, что и о количестве светильников. Если вы рассчитываете, сколько приборов нужно для помещения, калькулятор освещенности по EN 12464-1^↗ поможет учесть люксы, равномерность и ослепленность (UGR) — и созданная планировка сразу покажет, какие светильники попадут в поле зрения друг друга, и где жесткий биннинг оправдает свою цену.

О чем не расскажет SDCM

Это метрика человеческого зрения. Эллипсы МакАдама созданы на основе сопоставления цветов наблюдателями. Они не несут информации о других свойствах света. Растения реагируют на фотоны по длине волны, без привязки к тому, как выглядит эта смесь для глаза. Поэтому источник для садоводства может находиться далеко за пределами любого разумного бина и при этом быть идеально подходящим.

Метрика ничего не говорит о цветопередаче. Индексы Ra (CRI) и TM-30 — это отдельные спецификации, и светильник может иметь жесткий биннинг, но ужасно передавать цвета.

Экран монитора не может передать реальность. Образцы в симуляторе конвертированы из координат цветности в sRGB. Это сохраняет честный оттенок, но патчи не согласованы фотометрически, ваш дисплей не откалиброван, а окружающий фон ничем не похож на освещенную комнату. Относитесь к ним как к иллюстрации размера смещения, а не как к эталону цвета.

Ваш личный порог не универсален. Тест с тремя карточками в симуляторе измеряет ваше зрение на конкретном экране, при конкретном размере карточек и только когда они расположены вплотную. Раздвиньте их, и ваш порог резко возрастет. В этом и заключается суть эксперимента, а не его недостаток.

Часто задаваемые вопросы

Достаточно ли 3 шагов МакАдама? Для большинства коммерческих и жилых проектов — да, при условии, что все светильники взяты из одного бина (партии). Там, где цвет является частью продукта (музеи, бутики), или где светильники светят на одну общую поверхность, имеет смысл доплатить за 2 шага.

Почему два продукта с маркировкой "3 шага" могут отличаться? Потому что бин описывает разброс вокруг центра, а не саму центральную точку. Два производителя могут выдерживать 3 шага вокруг немного разных номинальных точек, и расстояние между этими центрами добавляется к разбросу внутри каждого из них.

SDCM и шаги МакАдама — это одно и то же? Да. SDCM расшифровывается как standard deviation of colour matching; один SDCM — это один шаг МакАдама. В спецификациях эти термины используются как синонимы.

Есть ли эмпирическое правило для Duv? Держите его в пределах ±0.003, и мало кто будет жаловаться. За пределами этого порога уход в зеленый цвет вызывает жалобы быстрее, чем уход в розовый.

Меняется ли биннинг со временем службы светильника? Да. Заводской бин описывает состояние нового прибора. Сохранение цветности в течение срока службы (Chromaticity maintenance over life) — это отдельный показатель, который указывают лучшие производители и тихо замалчивают остальные.
