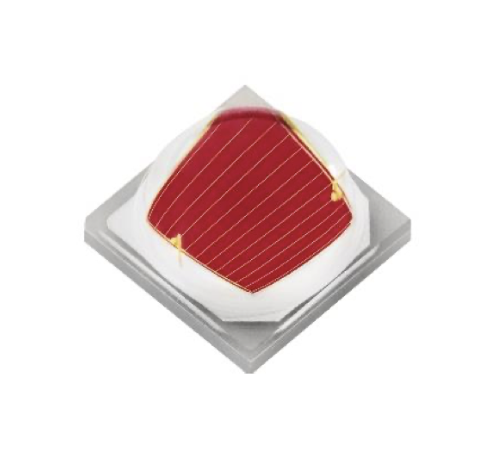

В мире профессионального фитоосвещения красные светодиоды с длиной волны 660 нм (Deep Red) играют фундаментальную роль, так как именно этот спектр совпадает с пиком поглощения хлорофилла А, отвечающего за фотосинтез и наращивание биомассы растений. 660 нм — это лучший турбоускоритель для роста растений. Светодиоды 660 нм всегда добавляют в фитолампы. Сегодня я подробно разберу новинку от компании Seoul Semiconductor — модель SZDR5A0G (код изделия: S1CH-3535660002-00000000-00001).
Этот чип демонстрирует отличный скачок в эффективности и предлагает инженерам новый уровень удобства при проектировании светильников. Заявленные характеристики очень хороши!
Основные заявленные характеристики SZDR5A0G (S1CH-3535660002-00000000-00001)
Для начала обратимся к сухим цифрам из официальной документации:
- Производитель: Компания Seoul Semiconductor.
- Модель: SZDR5A0G (S1CH-3535660002-00000000-00001).

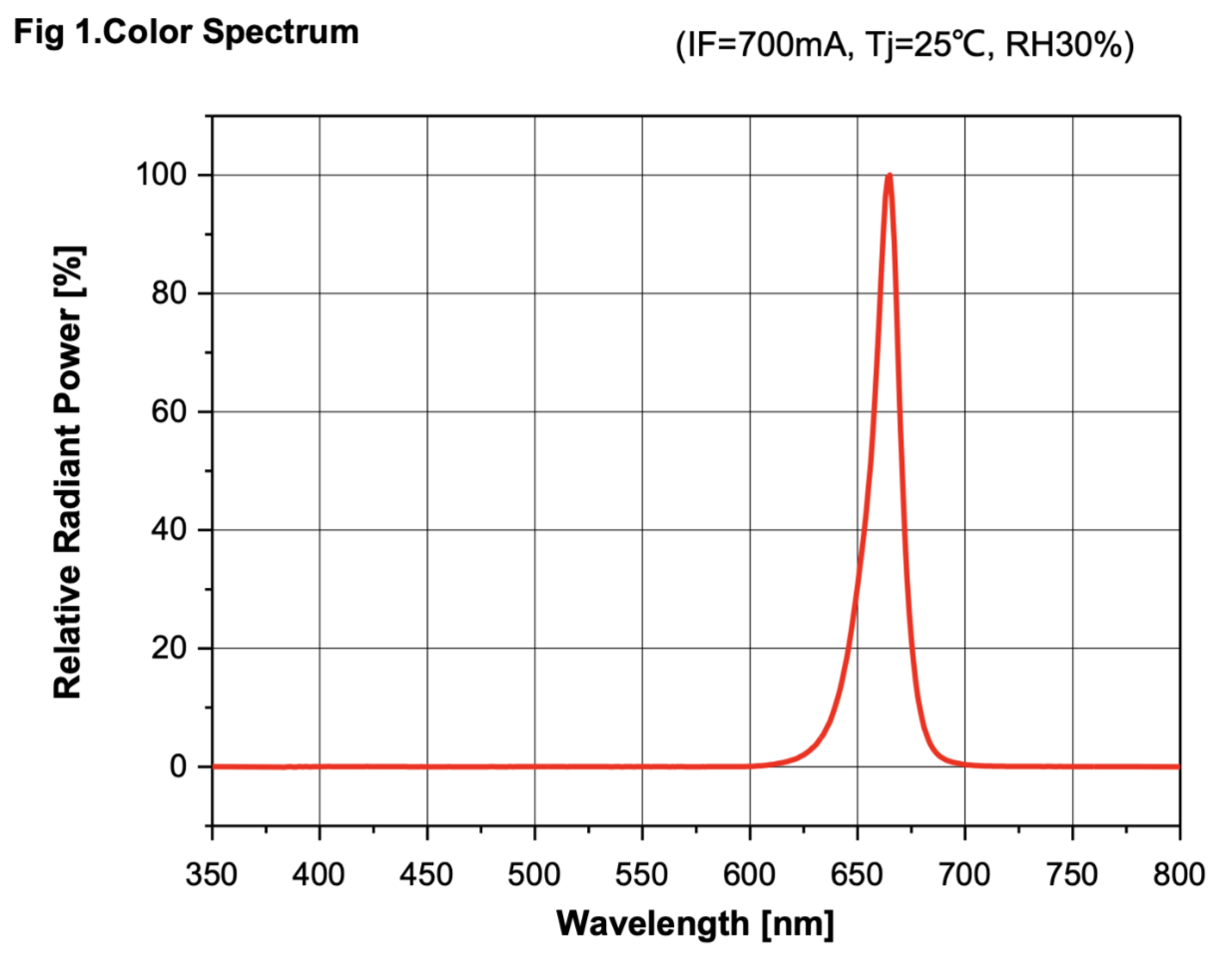

- Длина волны: Находится в диапазоне от 655 до 670 нм. Типичное значение составляет 666 нм.
- Корпус: Выполнен в керамическом корпусе стандарта 3535 (3.5 × 3.5 мм).
- Максимальный ток: Согласно спецификации, абсолютный максимум прямого тока достигает 1400 мА.
- Номинальный ток: Базовые замеры характеристик приводятся для токов 350 мА и 700 мА.
- Угол излучения: Типичный угол обзора (View Angle) составляет 127°.
- Тепловое сопротивление: Значение термического сопротивления от перехода к точке пайки (RθJ-s) равно всего 1.2 K/W. Это отличный показатель, который оказался даже лучше ожидаемых 3.5 °C/W.
Производительность и магия «недогруза»
Давайте посмотрим на показатели производительности при температуре перехода 25 °C. В этом месте запомним, что Osram приводит значения при температуре кристалла 85 °C, что соответствует реальным условиям эксплуатации.
При токе 700 мА:
- Типичная излучаемая мощность (Radiant Power) достигает 1075 мВт.
- Фотонный поток (PPF) составляет 5.93 μmol/s.
- Эффективность (PPE) держится на уровне 4.30 μmol/J.
При токе 350 мА:
- Излучаемая мощность равна 537 мВт.
- Фотонный поток составляет 2.96 μmol/s.
- Эффективность (PPE) вырастает до 4.72 μmol/J.
Здесь бросается в глаза важнейший физический фактор: при уменьшении тока с 700 мА до 350 мА эффективность (PPE) возрастает с 4.30 до 4.72 μmol/J. Это прирост примерно на 10%. Данная физическая особенность подтверждает золотое правило LED-освещения: светодиоды гораздо выгоднее использовать с небольшим недогрузом по току. Да, потребуется установить больше светодиодных модулей в лампу, но если вашей конечной целью является максимальная эффективность (μmol/J) и минимальный нагрев, этот путь полностью себя оправдывает.
Биннинг и сравнение с прошлым поколением
Разделение по мощности у SZDR5A0G включает три основных бина при тестировании на 700 мА:
- Бин M11: Radiant Power от 1000 до 1050 мВт. Фотонный поток (PPF) от 5.51 до 5.79 μmol/s.
- Бин M12: Radiant Power от 1050 до 1100 мВт. Фотонный поток (PPF) от 5.79 до 6.06 μmol/s.
- Бин M21: Radiant Power от 1100 до 1150 мВт. Фотонный поток (PPF) от 6.06 до 6.34 μmol/s.
Прямое падение напряжения (Vf) также строго сортируется:
- C1: от 1.87 до 1.97 В.
- C2: от 1.97 до 2.07 В.
- D1: от 2.07 до 2.17 В.
Если сравнить новинку с предыдущим поколением (SZDR5A0D), видна еще одна ступень эволюции. Ранее Seoul заявляла около 500 мВт и 2.73 μmol/s при 350 мА (что было на 5% лучше модели SZDR5A0C). Новая модель SZDR5A0G выдает уже 537 мВт и 2.96 μmol/s при том же токе — это уже +7% от прошлой модели SZDR5A0D!!!
Битва титанов: Seoul SZDR5A0G против Osram Osconiq GH PUBRA1.25 (G3)

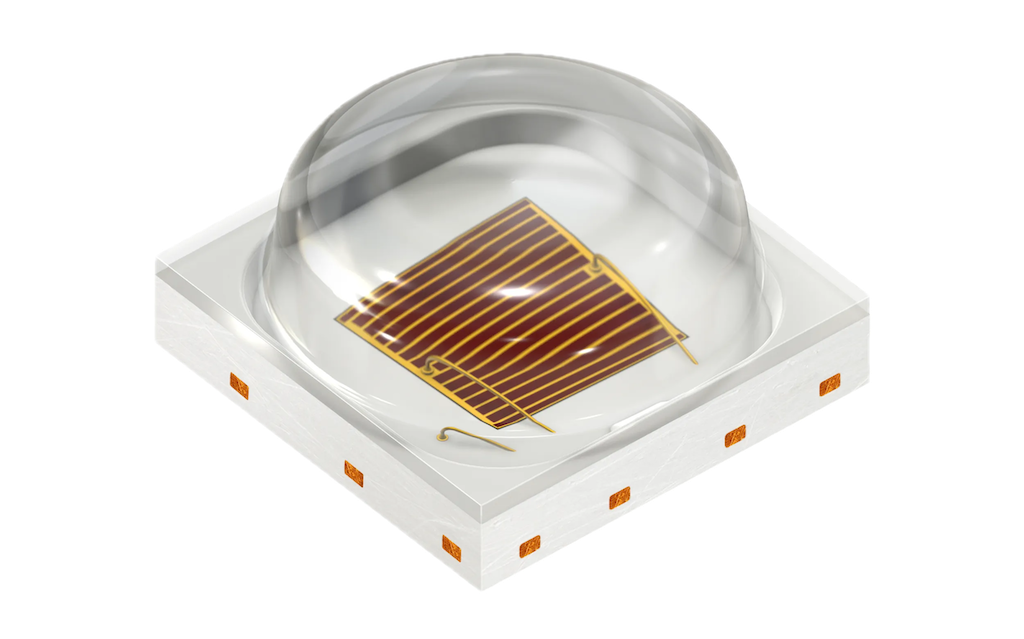

Чтобы понять реальное место новинки на рынке, логично сравнить ее с кем-то из лидеров — немецким чипом Osram Osconiq GH PUBRA1.25 (G3).
Оба диода предназначены для работы на токе 700 мА. Посмотрим на сухие цифры (OSRAM приводит данные для температуры кристалла 85 °C):
- Излучаемая мощность (Radiant Flux): У Seoul типичное значение 1075 мВт. У Osram — 1045 мВт.
- Фотонный поток (PPF): Seoul выдает 5.93 μmol/s. Osram немного уступает — 5.84 μmol/s.
- Эффективность (PPE): У Seoul этот показатель равен 4.30 μmol/J. У Osram — 4.54 μmol/J.
Почему при большем PPF у Seoul эффективность в μmol/J оказалась чуть ниже?
Ответ кроется в рабочем напряжении (Vf) и методике тестирования. Типичное напряжение Osram составляет 1.84 В, тогда как у Seoul — 1.95 В. Из-за более высокого напряжения чип Seoul потребляет чуть больше электрической мощности (в Ваттах) при том же токе, что математически снижает показатель PPE (количество фотонов, поделенное на затраченные Джоули).
Кроме того, важно отметить условия тестирования: даташит Osram приводит данные для "горячего" кристалла при 85 °C, тогда как базовые спецификации Seoul SZDR5A0G указаны для идеальных лабораторных условий (Tj = 25 °C).
| Параметр | Seoul SZDR5A0G | Osram GH PUBRA1.25 (G3) | Разница (Seoul vs Osram) |
|---|---|---|---|
| Излучаемая мощность (Radiant Flux) | 1075 мВт | 1045 мВт | +2.9% |
| Фотонный поток (PPF) | 5.93 μmol/s | 5.84 μmol/s | +1.5% |
| Эффективность (PPE) | 4.30 μmol/J | 4.54 μmol/J | -5.3% |
| Типичное рабочее напряжение (Vf) | 1.95 В | 1.84 В | -6.0% (хуже) |
| Тепловое сопротивление (Реальное физическое) | 1.2 K/W | ~2.11 K/W* | +43.1% (Seoul лучше отводит тепло) |
| Температура тестирования (Tj) | 25 °C | 85 °C | Сравнение в лоб некорректно |
| КПД (Wall-Plug Efficiency) | 78.8% | 81.1% | -2.8% |
* Важное примечание по тепловому сопротивлению: В официальной спецификации Osram хитро указано «электрическое» тепловое сопротивление (0.40 K/W elec.), которое не учитывает энергию, ушедшую в свет. Для объективного физического сравнения с чипом Seoul (1.2 K/W), показатель Osram был пересчитан в реальное термическое сопротивление по формуле Rth = 0.40 / (1 - 0.811), что составило ~2.11 K/W. Таким образом, керамический корпус Seoul справляется с отводом тепла значительно эффективнее.
Разница в температуре тестирования (25 °C у Seoul против «горячих» 85 °C у Osram) играет ключевую роль. В реальных условиях работы (при нагреве) характеристики чипа Seoul неизбежно немного просядут, что может сделать фактический отрыв Osram по эффективности (PPE) еще более заметным, чем заявленные -5.3%.
Резюме
Новый светодиод Seoul Semiconductor SZDR5A0G 660 нм — это качественный и отличный инструмент для создания профессионального освещения для растений. За счет высокой излучаемой мощности он навязывает серьезную конкуренцию европейским аналогам.

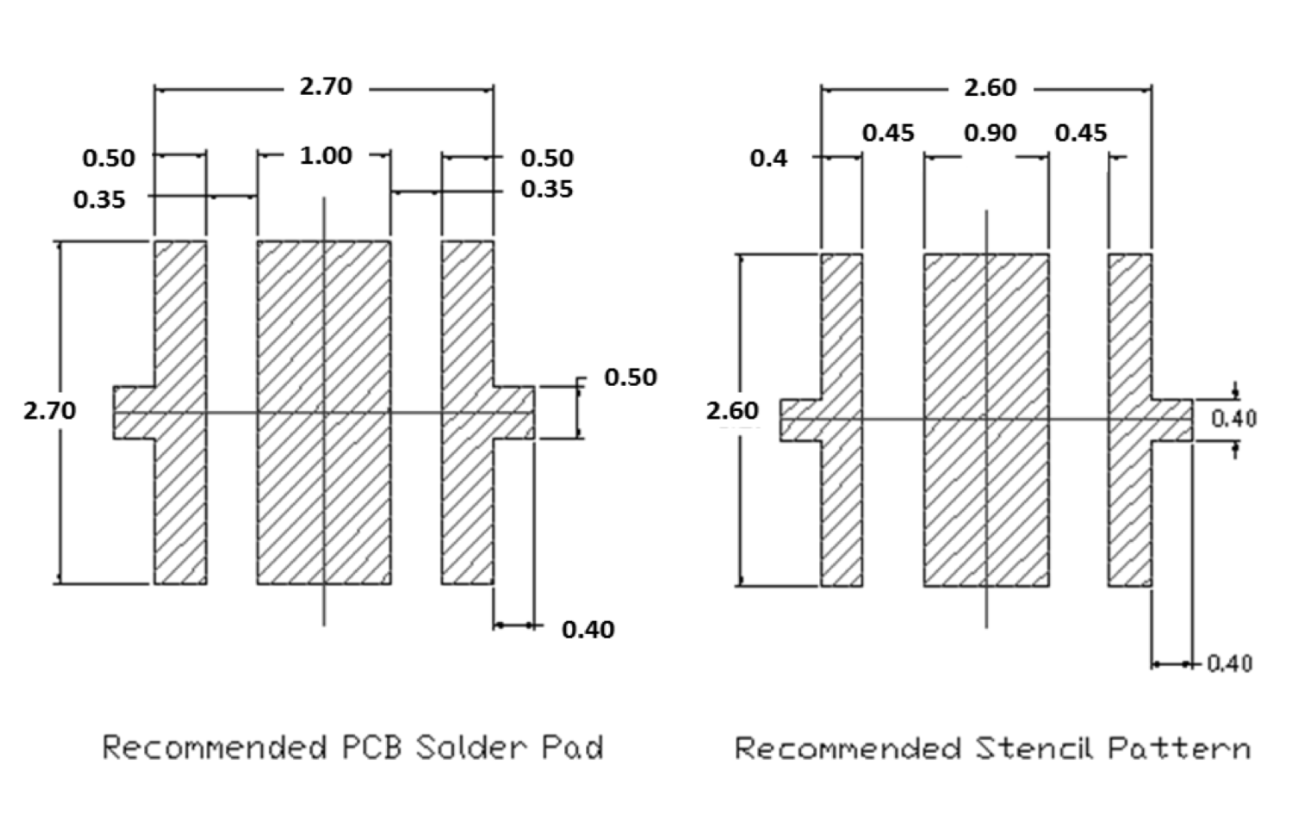

Посадочные контактные площадки SZDR5A0G остались без изменений, как и в сериях SZDR5A0С/SZDR5A0D, что важно: можно устанавливать новые чипы на алюминиевые платы старого образца. Переход на новую модель не требует дополнительных затрат.
Парадокс, но Seoul Semiconductor SZDR5A0G 660nm недоступен для свободной розничной покупки, техническая документация была опубликована в феврале 2025 года на официальном сайте. Цена на данный момент публично неизвестна. По заявленным характеристикам светодиод составляет отличную конкуренцию; возможно, компания не может выйти на розничную цену ниже, чем OSRAM OSCONIQ, или же идет работа только с крупными производителями светодиодных ламп для освещения растений.
Окончательный вывод всегда остается за покупателем, я лишь структурировал данные из PDF и высказал свою точку зрения. Я уже многие годы (больше 6 лет) являюсь большим поклонником светодиодов от компании Seoul Semiconductor. Возможно, они не делают самые "яркие" светодиоды в мире, но они производят очень качественные чипы с отличной ценой. Именно поэтому я решил обратить внимание на этот новый светодиод 660 нм.
